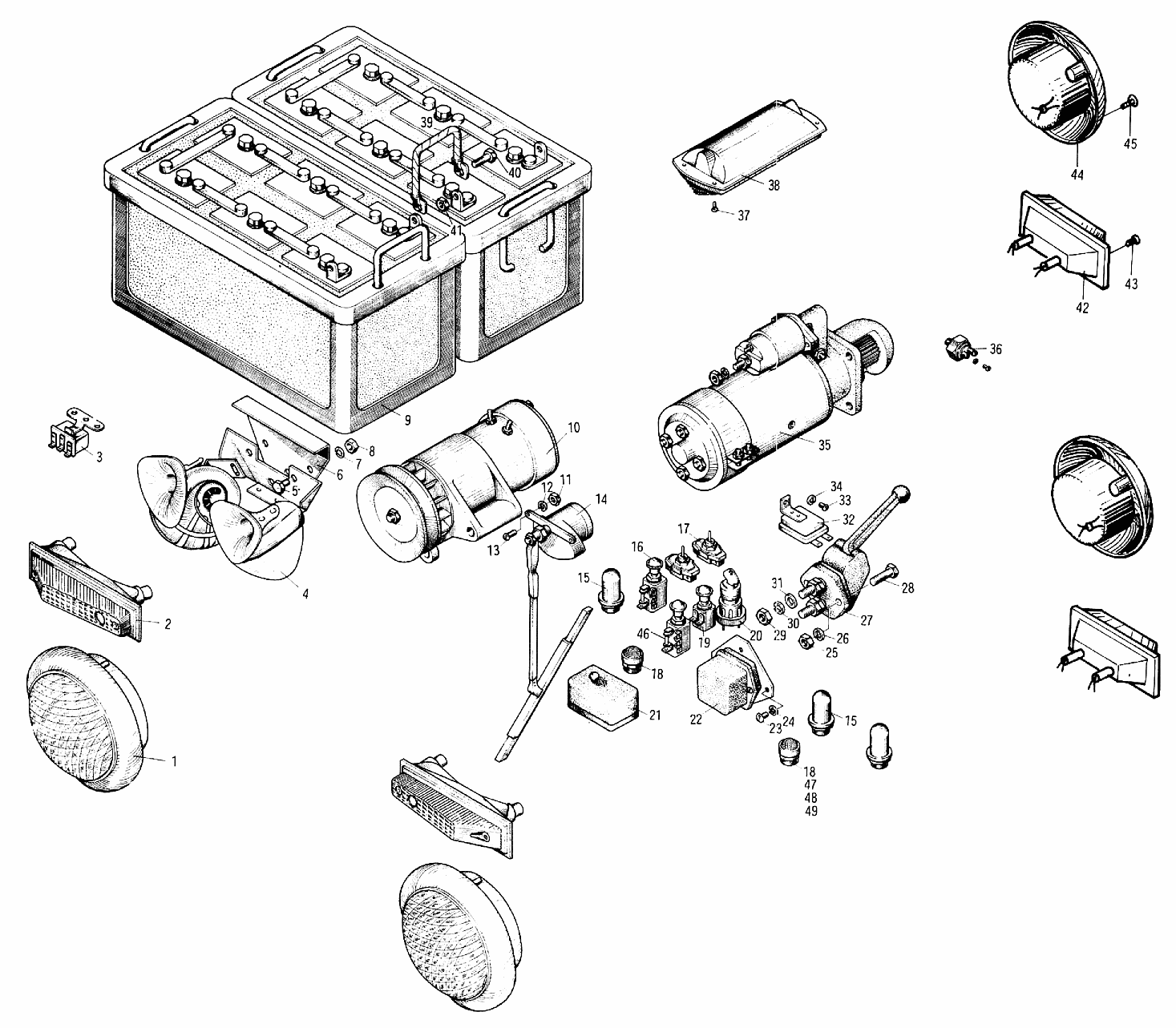

Электрооборудование/Electrical Eguipment and Lamps YL16

← Кабина/Cab and Seat YL20 Электрооборудование/Electrical Eguipment and Lamps YL20 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Front head lamp 24V

Каталожный номер:58-1

Комплект:2

Примечание:

№ на схеме:2

Наименование:Front two-color lamp 24V

Каталожный номер:Z216Q

Комплект:2

Примечание:

№ на схеме:3

Наименование:Horn relay

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:4

Наименование:Two-sound horn 24V

Каталожный номер:DL79DG

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hex. bolt

Каталожный номер:M8X16/GB5783

Комплект:3

Примечание:

№ на схеме:6

Наименование:Horn holder

Каталожный номер:3Y15A.9-11

Комплект:1

Примечание:

№ на схеме:7

Наименование:Spring washer

Каталожный номер:8/GB93

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hex. nut

Каталожный номер:M8/GB6170

Комплект:2

Примечание:

№ на схеме:9

Наименование:Storage battery

Каталожный номер:6-Q-150

Комплект:2

Примечание:

№ на схеме:10

Наименование:Generator

Каталожный номер:3JF-500A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hex. nut

Каталожный номер:M6/GB6170

Комплект:2

Примечание:

№ на схеме:12

Наименование:Spring washer

Каталожный номер:6/GB93

Комплект:2

Примечание:

№ на схеме:13

Наименование:Button head screw

Каталожный номер:M6X25/GB67

Комплект:2

Примечание:

№ на схеме:14

Наименование:Electric wiper 24V

Каталожный номер:ZD2132

Комплект:1

Примечание:

№ на схеме:15

Наименование:Instrument lamp

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:16

Наименование:Two-position switch

Каталожный номер:JK107

Комплект:1

Примечание:

№ на схеме:17

Наименование:Instrument lamp switch

Каталожный номер:JK412-1

Комплект:2

Примечание:

№ на схеме:18

Наименование:Instrument lamp union

Каталожный номер:3Y15.7.8-1

Комплект:2

Примечание:

№ на схеме:19

Наименование:Single position switch

Каталожный номер:JK106

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ignition switch

Каталожный номер:JK411E

Комплект:1

Примечание:

№ на схеме:21

Наименование:Fuse box

Каталожный номер:BX503

Комплект:1

Примечание:

№ на схеме:22

Наименование:Relay regulator

Каталожный номер:FT221

Комплект:1

Примечание:

№ на схеме:23

Наименование:Button head screw

Каталожный номер:M5X10/GB67

Комплект:3

Примечание:

№ на схеме:24

Наименование:Spring washer

Каталожный номер:5/GB93

Комплект:3

Примечание:

№ на схеме:25

Наименование:Hex. nut

Каталожный номер:M8/GB6170

Комплект:2

Примечание:

№ на схеме:26

Наименование:Spring washer

Каталожный номер:8/GB93

Комплект:2

Примечание:

№ на схеме:27

Наименование:Power switch

Каталожный номер:JK561

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hex. bolt

Каталожный номер:M8X20/GB5783

Комплект:2

Примечание:

№ на схеме:29

Наименование:Hex. nut

Каталожный номер:M10/GB6170

Комплект:2

Примечание:

№ на схеме:30

Наименование:Spring washer

Каталожный номер:10/GB93

Комплект:6

Примечание:

№ на схеме:31

Наименование:Flat washer

Каталожный номер:10/GB97

Комплект:2

Примечание:

№ на схеме:32

Наименование:Flash relay

Каталожный номер:SG224A

Комплект:1

Примечание:

№ на схеме:33

Наименование:Button head screw

Каталожный номер:M5X16/GB67

Комплект:1

Примечание:

№ на схеме:34

Наименование:Spring washer

Каталожный номер:5/GB93

Комплект:1

Примечание:

№ на схеме:35

Наименование:Starter 24V

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hydraulic brake lamp switch

Каталожный номер:JK613

Комплект:1

Примечание:

№ на схеме:37

Наименование:Counter sunk screw

Каталожный номер:M4X16/GB68

Комплект:4

Примечание:

№ на схеме:38

Наименование:Long top lamp 24V

Каталожный номер:N-216X80

Комплект:1

Примечание:

№ на схеме:39

Наименование:Battery wire 50(mm)2

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:40

Наименование:Hex. bolt

Каталожный номер:M8X20/GB5783

Комплект:4

Примечание:

№ на схеме:41

Наименование:Hex. nut

Каталожный номер:M8/GB6170

Комплект:4

Примечание:

№ на схеме:42

Наименование:Rear small lamp 24V

Каталожный номер:Z216H

Комплект:2

Примечание:

№ на схеме:43

Наименование:Button bead screw

Каталожный номер:M4X10/GB67

Комплект:16

Примечание:

№ на схеме:44

Наименование:Rear head lamp 24V

Каталожный номер:58-1

Комплект:2

Примечание:

№ на схеме:45

Наименование:Button bead screw

Каталожный номер:5X10/GB67

Комплект:16

Примечание:

№ на схеме:46

Наименование:Three-position switch

Каталожный номер:JK108

Комплект:1

Примечание:

№ на схеме:47

Наименование:Signal lamp housing

Каталожный номер:DS22-1

Комплект:2

Примечание:

№ на схеме:48

Наименование:Signal lamp seat

Каталожный номер:N22-1

Комплект:2

Примечание:

№ на схеме:49

Наименование:Singal lamp 24V

Каталожный номер:QT24-1.5

Комплект:2

Примечание:
