Шильды и таблички 401951

← Крыло барабана 407110 Шильды и таблички 407081 →

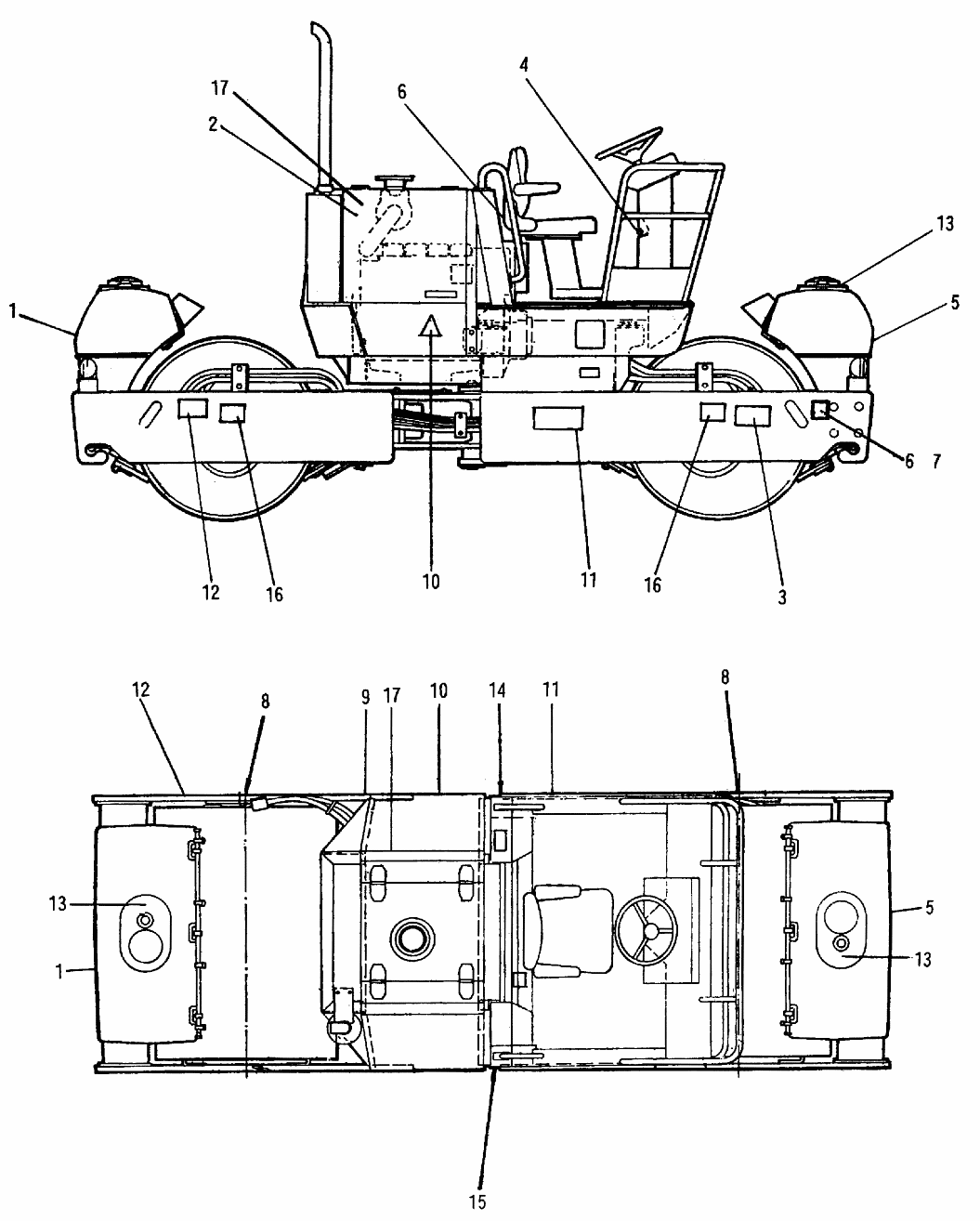

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Маркировка

Каталожный номер:201498

Комплект:1

Примечание:

№ на схеме:2

Наименование:Название завода

Каталожный номер:401962

Комплект:1

Примечание:

№ на схеме:3

Наименование:Маркировка, левый крюк

Каталожный номер:201480

Комплект:2

Примечание:

№ на схеме:4

Наименование:Маркировка, дроссельная заслонка

Каталожный номер:201515

Комплект:1

Примечание:

№ на схеме:5

Наименование:Название группы

Каталожный номер:201497

Комплект:1

Примечание:

№ на схеме:6

Наименование:Заклепка

Каталожный номер:C5-0440

Комплект:20

Примечание:

№ на схеме:7

Наименование:Маркировка, подъем

Каталожный номер:201485

Комплект:2

Примечание:

№ на схеме:8

Наименование:Маркировка, точки смазки

Каталожный номер:407085

Комплект:2

Примечание:

№ на схеме:9

Наименование:Табличка с заводской характеристикой

Каталожный номер:401953

Комплект:1

Примечание:

№ на схеме:10

Наименование:Предупреждение

Каталожный номер:201500

Комплект:2

Примечание:

№ на схеме:11

Наименование:Маркировка "CC21A"

Каталожный номер:407090

Комплект:2

Примечание:

№ на схеме:12

Наименование:Маркировка, правый крюк

Каталожный номер:201510

Комплект:2

Примечание:

№ на схеме:13

Наименование:Заправка воды

Каталожный номер:407095

Комплект:2

Примечание:

№ на схеме:14

Наименование:Маркировка, заправка топлива

Каталожный номер:201475

Комплект:2

Примечание:

№ на схеме:15

Наименование:Маркировка, .заправка гидравлического масла

Каталожный номер:201520

Комплект:1

Примечание:

№ на схеме:16

Наименование:Маркировка, уровень масла барабана

Каталожный номер:201525

Комплект:2

Примечание:

№ на схеме:17

Наименование:Маркировка группы

Каталожный номер:401961

Комплект:1

Примечание:
