Привод барабана 40С020

← Привод барабана 402170 Верхняя секция 400030 →

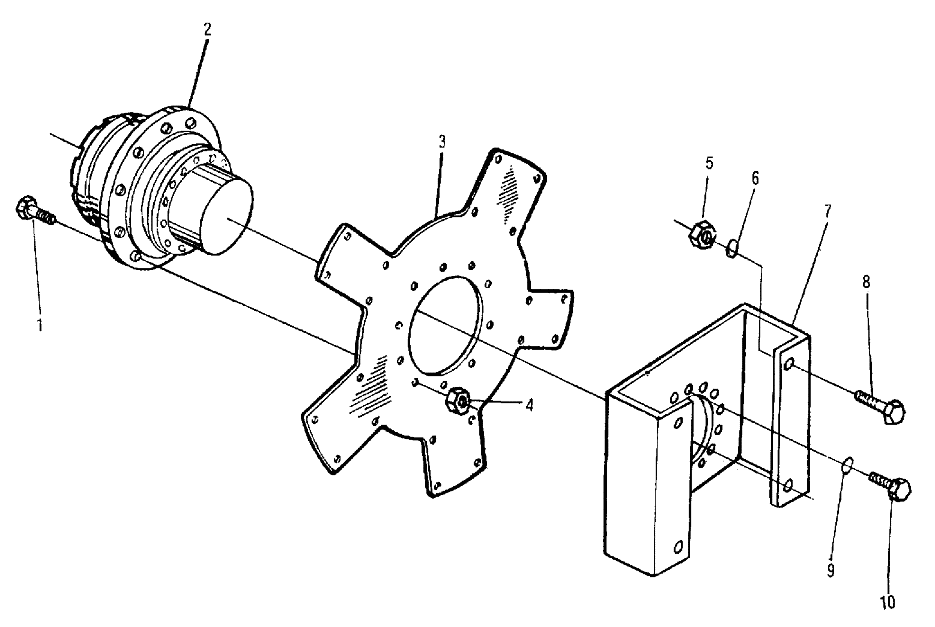

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт

Каталожный номер:41L015

Комплект:16

Примечание:

№ на схеме:2

Наименование:Коробка передач барабана

Каталожный номер:A0-5041

Комплект:1

Примечание:

№ на схеме:3

Наименование:Приводная пластина

Каталожный номер:40C025

Комплект:1

Примечание:

№ на схеме:4

Наименование:Гайка

Каталожный номер:B4-0050

Комплект:16

Примечание:

№ на схеме:5

Наименование:Гайка

Каталожный номер:C3-0700

Комплект:4

Примечание:

№ на схеме:6

Наименование:Шайба

Каталожный номер:C4-3940

Комплект:4

Примечание:

№ на схеме:7

Наименование:Пластина крепления

Каталожный номер:41L014

Комплект:1

Примечание:

№ на схеме:8

Наименование:Болт

Каталожный номер:C0-7020

Комплект:4

Примечание:

№ на схеме:9

Наименование:Шайба

Каталожный номер:C4-3320

Комплект:16

Примечание:

№ на схеме:10

Наименование:Болт

Каталожный номер:C0-6395

Комплект:16

Примечание:
