Воздухоосушитель/Air dryer assembly XZ16K.41.6

← Пневмоклапан/Solenoid valve assembly XZ16K.41.5A Воздушный ресивер/Air reservoir assembly XZ16K.41.7 →

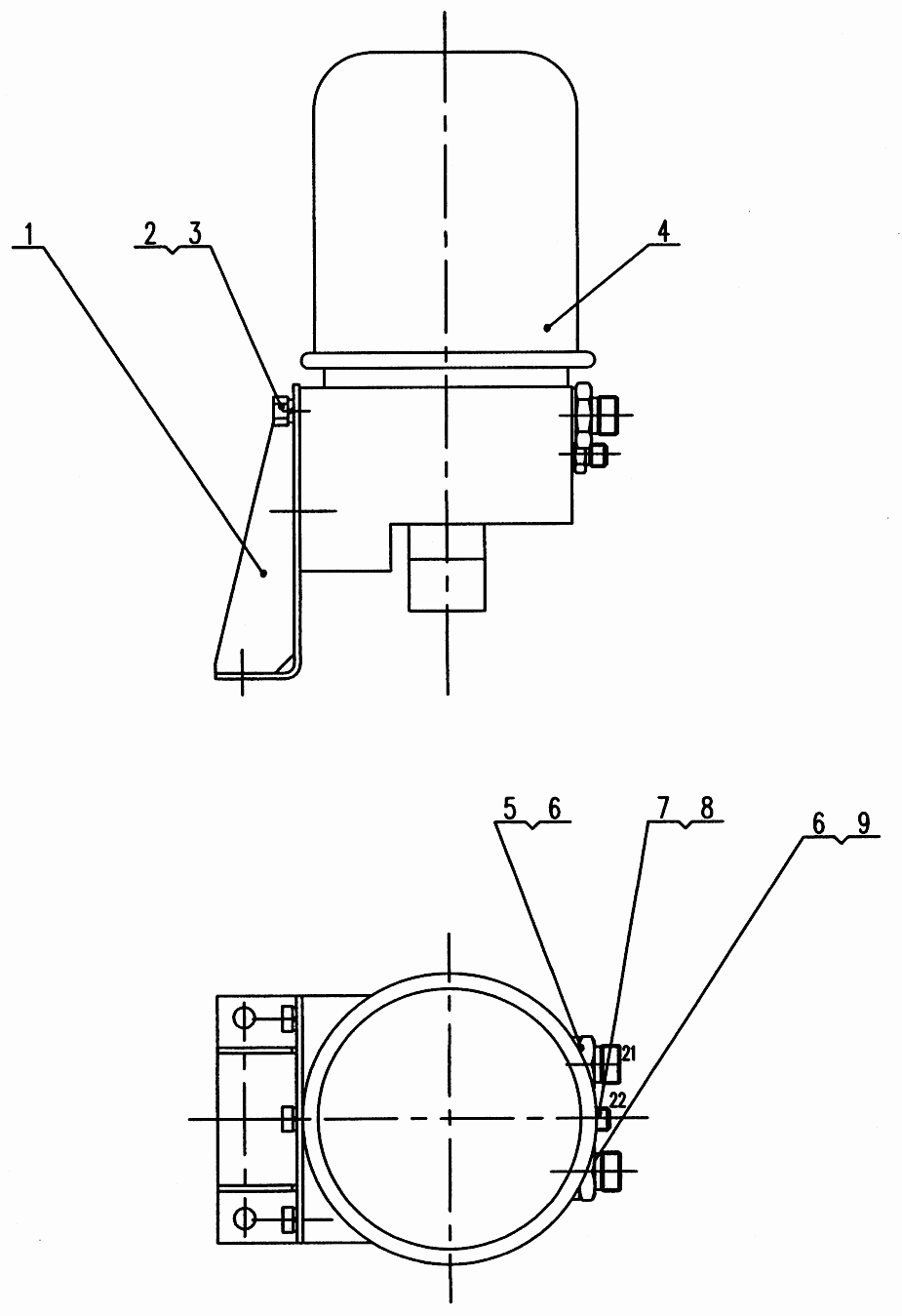

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air dryer support

Каталожный номер:XZ16K.41.6.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 12

Каталожный номер:10440010

Комплект:3

Примечание:

№ на схеме:3

Наименование:Bolt M12xl,5x25

Каталожный номер:10410253

Комплект:3

Примечание:

№ на схеме:4

Наименование:Air dryer

Каталожный номер:10710022

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connection

Каталожный номер:XZ16K.39-5A

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer 22

Каталожный номер:10440024

Комплект:2

Примечание:

№ на схеме:7

Наименование:Connection

Каталожный номер:XZ16K.41.2-1A

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer 12

Каталожный номер:10440017

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connection G18

Каталожный номер:10120362

Комплект:1

Примечание:
