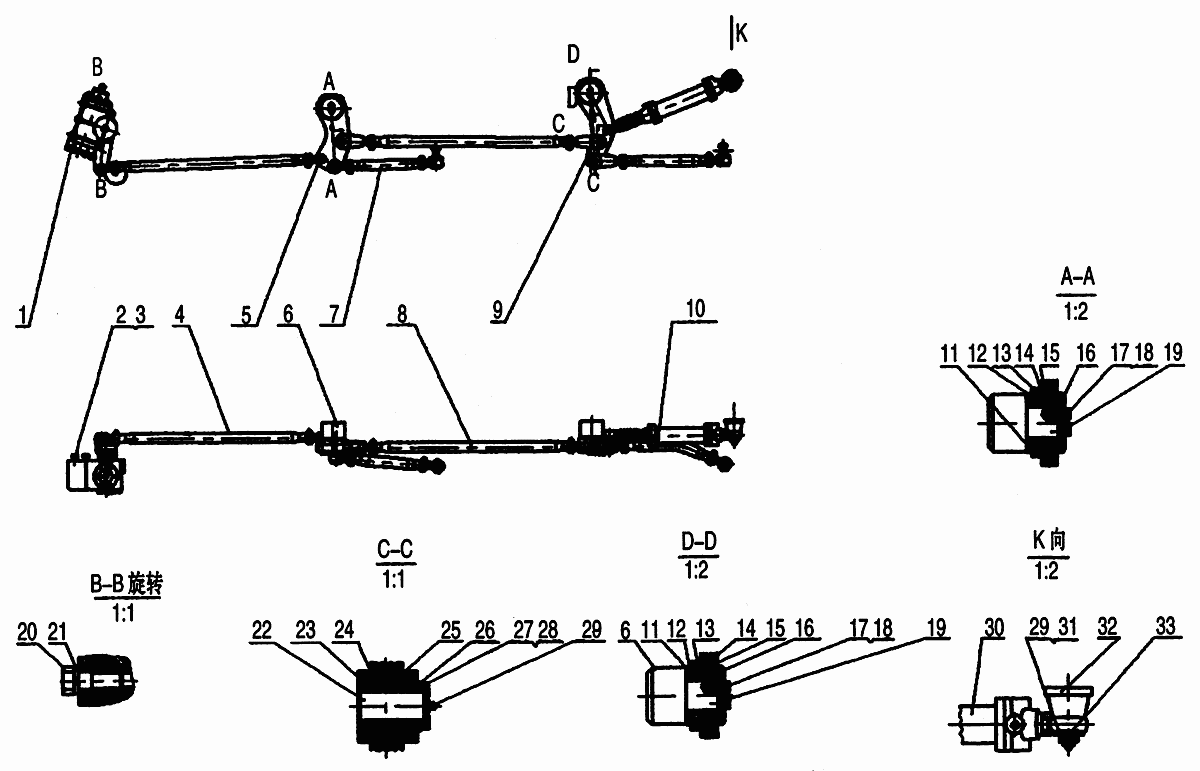

Рулевое управление/Steering system XZ50K.65

← Управление выносными опорами/Outrigger operation system QY35K.72 Управление трансмиссией/Transmission operation XZ50K.70 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steering gear (including rocking arm)

Каталожный номер:10310018

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M18x1,5x45

Каталожный номер:10410026

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer 18

Каталожный номер:10440031

Комплект:4

Примечание:

№ на схеме:4

Наименование:First portrait lever

Каталожный номер:XZ35K.65.1

Комплект:1

Примечание:

№ на схеме:5

Наименование:Front rocking arm

Каталожный номер:XZ50K.65.1

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rocking arm supporting

Каталожный номер:XZ35K.65-3

Комплект:2

Примечание:

№ на схеме:7

Наименование:Second portrait lever

Каталожный номер:XZ50K.65.2

Комплект:1

Примечание:

№ на схеме:8

Наименование:Third portrait lever

Каталожный номер:XZ50K.65.3

Комплект:1

Примечание:

№ на схеме:9

Наименование:Back rocking arm

Каталожный номер:XZ35K.65.6

Комплект:1

Примечание:

№ на схеме:10

Наименование:First portrait lever

Каталожный номер:XZ50K.65.4

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bearing block ring

Каталожный номер:XZ35K.65-8

Комплект:2

Примечание:

№ на схеме:12

Наименование:Gasket

Каталожный номер:XZ35K.65-9

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bearing 30213

Каталожный номер:10510014

Комплект:4

Примечание:

№ на схеме:14

Наименование:Block ring 120

Каталожный номер:10450018

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:XZ35K.65-10

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bearing lid

Каталожный номер:XZ35K.65-11

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M12x30

Каталожный номер:10410159

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer 12

Каталожный номер:10440010

Комплект:4

Примечание:

№ на схеме:19

Наименование:Steel wire

Каталожный номер:XZ35K.65-12

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:XZ16K.65-3

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer 20

Каталожный номер:10440015

Комплект:1

Примечание:

№ на схеме:22

Наименование:Shaft

Каталожный номер:XZ35K.65-13

Комплект:3

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:XZ35K.65-14

Комплект:6

Примечание:

№ на схеме:24

Наименование:Block ring 47

Каталожный номер:10450037

Комплект:6

Примечание:

№ на схеме:25

Наименование:Joint bearing

Каталожный номер:10510065

Комплект:3

Примечание:

№ на схеме:26

Наименование:-

Каталожный номер:XZ35K.65-15

Комплект:3

Примечание:

№ на схеме:27

Наименование:Washer 8

Каталожный номер:10440001

Комплект:6

Примечание:

№ на схеме:28

Наименование:Bolt M8x16

Каталожный номер:10410026

Комплект:6

Примечание:

№ на схеме:29

Наименование:Oil cup

Каталожный номер:10810006

Комплект:4

Примечание:

№ на схеме:30

Наименование:Aid oil jar

Каталожный номер:10100185

Комплект:1

Примечание:

№ на схеме:31

Наименование:Nut M24x1,5

Каталожный номер:10430148

Комплект:2

Примечание:

№ на схеме:32

Наименование:Aid oil jar supporting

Каталожный номер:XZ50K.65.5

Комплект:1

Примечание:

№ на схеме:33

Наименование:Adjust pillow

Каталожный номер:XZ50K.65.5-6

Комплект:1

Примечание:
