Пневмосистема/Air circuit pipe assembly XZ65K.42

Пневмосистема/Air circuit pipe assembly XZ65K.42

← Воздушный ресивер/Air reservoir assembly XZ35K.39A-2 Система освещения/Lighting system XZ16K.25A →

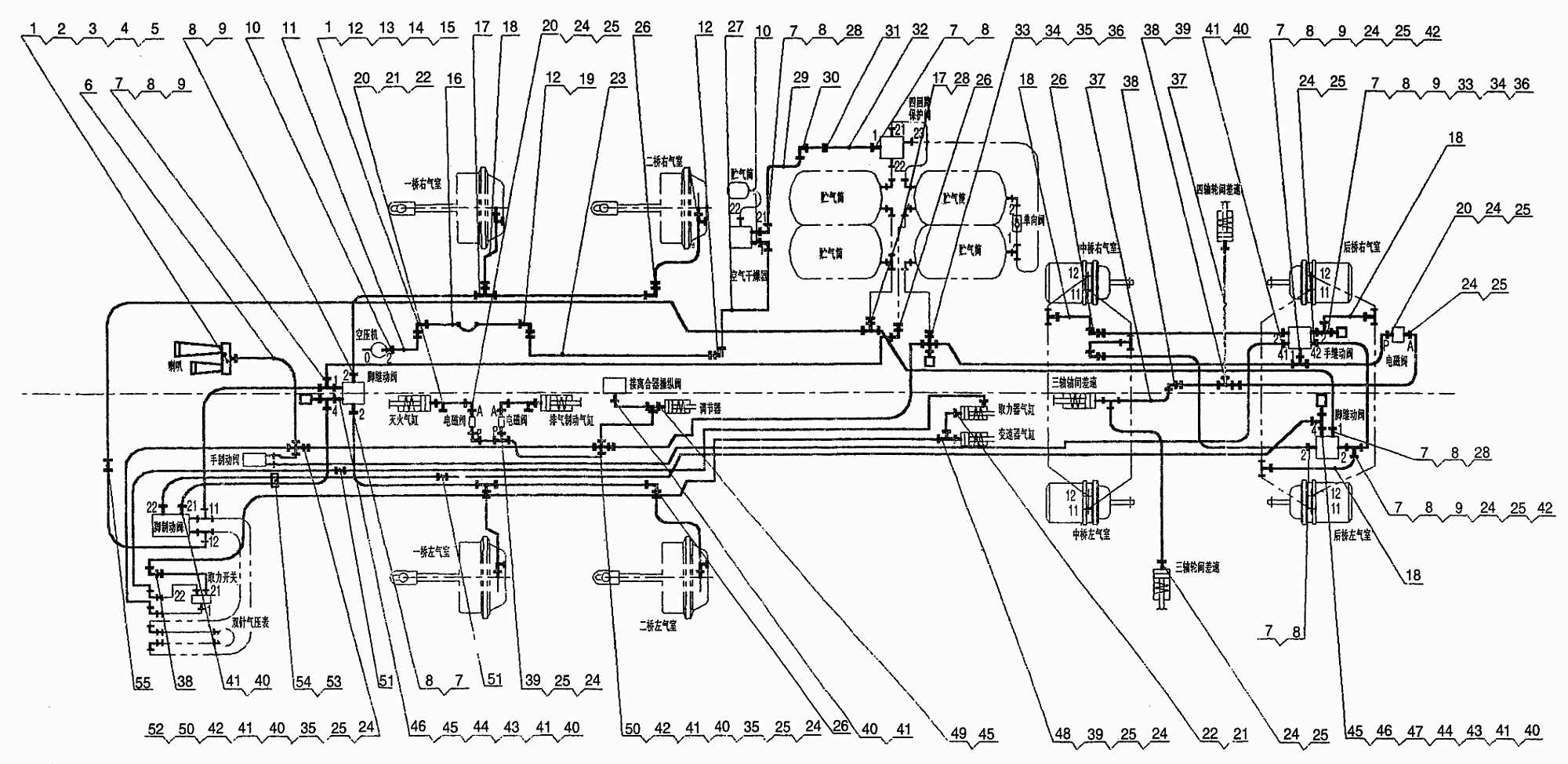

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Washer 8
Каталожный номер:10440001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Nut M8
Каталожный номер:10430001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt M8x20
Каталожный номер:10410011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Clip d13 - d19
Каталожный номер:11210344
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Double - ton air horn
Каталожный номер:10200048
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Rubber hose
Каталожный номер:XZ16K.42-1A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Clip sleeve 14
Каталожный номер:10120341
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut E14
Каталожный номер:10121953
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Connection G14
Каталожный номер:10122054
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Connection G18
Каталожный номер:10122050
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Steel tube
Каталожный номер:XZ16K.42-3C
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Connection G18
Каталожный номер:10120532
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt M8x25
Каталожный номер:10410010
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer 8
Каталожный номер:10440062
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Connection plate
Каталожный номер:XZ16K.42-31
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Rubber hose
Каталожный номер:10123576
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Connection G14
Каталожный номер:10120526
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Rubber hose
Каталожный номер:10121831
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Connection plate
Каталожный номер:XZ16K.42-32A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Connection G6
Каталожный номер:10120010
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Washer 10
Каталожный номер:10440029
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Connection G6
Каталожный номер:10121960
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Steel tube
Каталожный номер:XZ16K.42-5B
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Clip sleeve 6
Каталожный номер:10120039
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Nut E6
Каталожный номер:10121955
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Connection G14
Каталожный номер:10120355
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Steel tube
Каталожный номер:XZ16K.42-34A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Connection G14
Каталожный номер:10120353
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Steel tube
Каталожный номер:XZ65K.42-2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Connection G14
Каталожный номер:10122036
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Pipe clip
Каталожный номер:11210370
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Steel tube
Каталожный номер:XZ65K.42-3
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Connection
Каталожный номер:XZ16K.39-7A
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Washer 12
Каталожный номер:10440017
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Connection G14
Каталожный номер:10120525
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Warning lamp switch
Каталожный номер:10240025
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Rubber hose
Каталожный номер:10122104
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Connection G6
Каталожный номер:10120527
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Connection G6
Каталожный номер:10120041
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Clip sleeve 10
Каталожный номер:10120368
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Nut E10
Каталожный номер:10121950
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Connection Z14/6
Каталожный номер:10120336
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Connection
Каталожный номер:XZ16K.42-14A
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:Washer 22
Каталожный номер:10440024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:Connection G10
Каталожный номер:10120347
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:Brake lamp switch
Каталожный номер:10240026
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:Connection G10
Каталожный номер:10120352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Connection 6
Каталожный номер:10120587
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:End straight connection
Каталожный номер:XZ50K.42-8
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:Connection Z14/10
Каталожный номер:10120335
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:Connection G10
Каталожный номер:10120529
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:52
Наименование:Rubber hose
Каталожный номер:XZ16K.42-27
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:53
Наименование:Clip bend
Каталожный номер:11211057
Комплект:30
Примечание:
0 ₽
шт
№ на схеме:54
Наименование:Clip bend
Каталожный номер:11210567
Комплект:80
Примечание:
0 ₽
шт
№ на схеме:55
Наименование:Connection G14
Каталожный номер:10122034
Комплект:1
Примечание:
