Пневмоклапан/Foot relay valve assembly XZ16K.41.1A

← Гидросистема рулевого управления/Steering hydraulic system XZ50K.37A Пневмоклапан/Solenoid valve assembly XZ16K.41.2A →

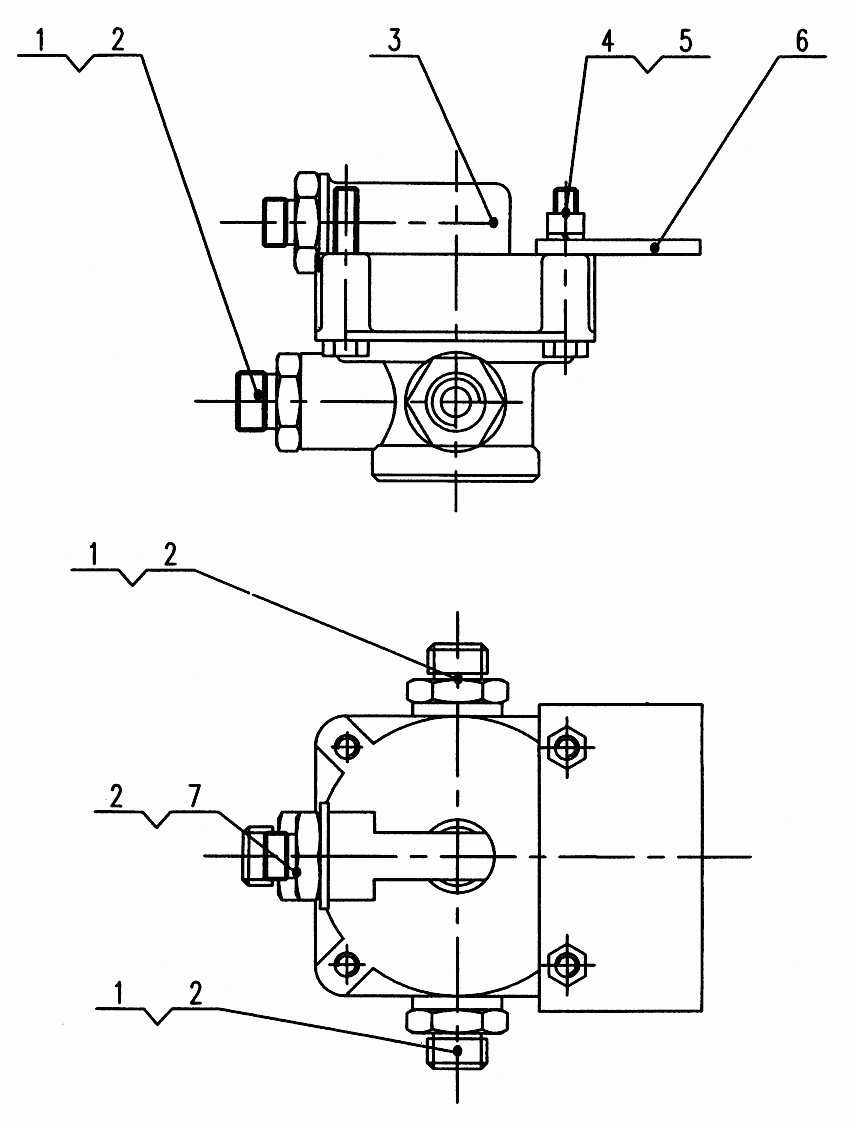

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:End straight connection

Каталожный номер:XZ16K.39-5A

Комплект:3

Примечание:

№ на схеме:2

Наименование:Washer 22

Каталожный номер:10440024

Комплект:4

Примечание:

№ на схеме:3

Наименование:Relay valve

Каталожный номер:10100139

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nut M8

Каталожный номер:10430001

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer 8

Каталожный номер:10440001

Комплект:2

Примечание:

№ на схеме:6

Наименование:Plate

Каталожный номер:XZ16K.41.1-1

Комплект:2

Примечание:

№ на схеме:7

Наименование:End straight connection

Каталожный номер:XZ16K.41.1-2

Комплект:1

Примечание:
