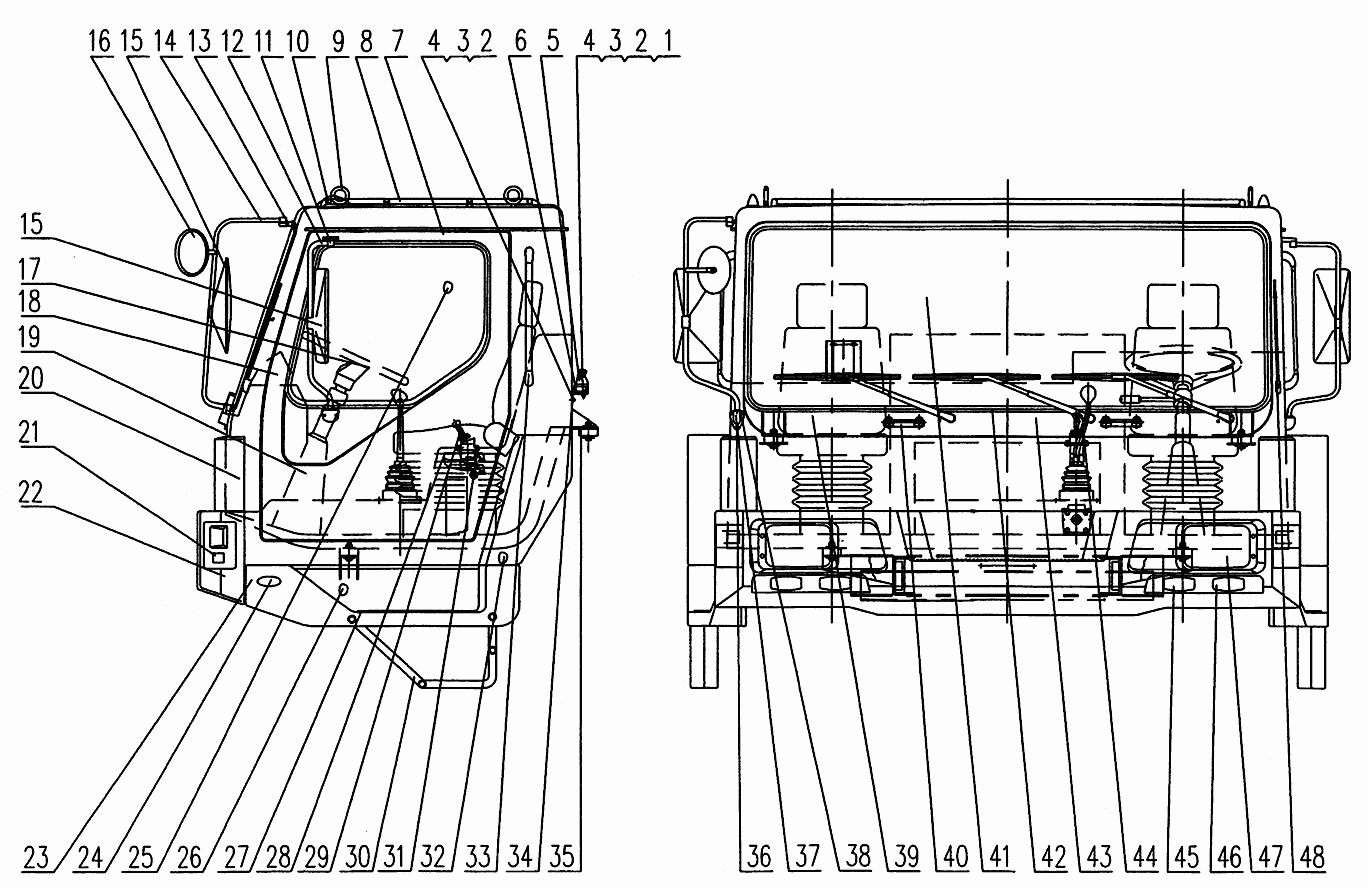

Кабина/Cab JSQ

← Электропроводка/Beam wires XZ65K.26 Кондиционер/Air conditioning unit XZ25K.83A →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Right cleading

Каталожный номер:RDGD/53-07122

Комплект:

Примечание:

№ на схеме:1

Наименование:Nut

Каталожный номер:Q34008

Комплект:1

Примечание:

№ на схеме:2

Наименование:Blot

Каталожный номер:Q150B0820

Комплект:3

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:Q40108

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:Q40308

Комплект:3

Примечание:

№ на схеме:5

Наименование:Oil cup

Каталожный номер:PW21/52-07027

Комплект:1

Примечание:

№ на схеме:6

Наименование:Oil cup support

Каталожный номер:PW21/52-07031

Комплект:1

Примечание:

№ на схеме:7

Наименование:Cab weld ass'y

Каталожный номер:RDGDX

Комплект:1

Примечание:

№ на схеме:8

Наименование:Protective grating

Каталожный номер:RDGDX/57-07010

Комплект:1

Примечание:

№ на схеме:9

Наименование:Handing ring

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:10

Наименование:Clearance lamp

Каталожный номер:SK1612

Комплект:2

Примечание:

№ на схеме:11

Наименование:Up left support

Каталожный номер:PW21/82-02051

Комплект:1

Примечание:

№ на схеме:12

Наименование:Left reverse mirror support assembly

Каталожный номер:RDGD/82-077110

Комплект:1

Примечание:

№ на схеме:13

Наименование:Up right support

Каталожный номер:RDGD/82-07121

Комплект:1

Примечание:

№ на схеме:14

Наименование:Right reverse mirror support assembly

Каталожный номер:RDGD/82-07120

Комплект:1

Примечание:

№ на схеме:15

Наименование:Reverse mirror

Каталожный номер:WT430x220

Комплект:2

Примечание:

№ на схеме:16

Наименование:Front mirror

Каталожный номер:С„190-R150

Комплект:1

Примечание:

№ на схеме:17

Наименование:Steering Wheel

Каталожный номер:3402N-010

Комплект:1

Примечание:

№ на схеме:18

Наименование:Instrument panel assembly

Каталожный номер:RDGDX/53-07110

Комплект:1

Примечание:

№ на схеме:19

Наименование:Left cleading

Каталожный номер:RDGD/53-07121

Комплект:1

Примечание:

№ на схеме:20

Наименование:Left fairwater

Каталожный номер:RDGD/53-01063

Комплект:1

Примечание:

№ на схеме:21

Наименование:Left Turning rignt assembly

Каталожный номер:HLD5-Q12-L

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bumper assembly

Каталожный номер:RDGDX/28-00010

Комплект:1

Примечание:

№ на схеме:23

Наименование:Left pedal

Каталожный номер:RDGDX1/84-07011

Комплект:1

Примечание:

№ на схеме:23

Наименование:Left pedal

Каталожный номер:RDGDX/84-07011

Комплект:1

Примечание:

№ на схеме:23

Наименование:Left pedal

Каталожный номер:RDGD/84-07011

Комплект:1

Примечание:

№ на схеме:24

Наименование:Marker light

Каталожный номер:C03

Комплект:2

Примечание:

№ на схеме:25

Наименование:Left window glass

Каталожный номер:RDGD/61-07015

Комплект:1

Примечание:

№ на схеме:26

Наименование:Left dasher

Каталожный номер:RDGD/84-07037

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pedal sheet

Каталожный номер:RDGDX1/84-O7013

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pedal sheet

Каталожный номер:RDGDX/84-07013

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pedal sheet

Каталожный номер:RDGD/84-07013

Комплект:1

Примечание:

№ на схеме:28

Наименование:Left door handle

Каталожный номер:JJ5A-2000Z

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hand - control valve

Каталожный номер:3514CF-010

Комплект:1

Примечание:

№ на схеме:30

Наименование:Pedal sheet

Каталожный номер:RDGDX1/84-07030

Комплект:1

Примечание:

№ на схеме:30

Наименование:Pedal sheet

Каталожный номер:RDGDX/84-07030

Комплект:1

Примечание:

№ на схеме:30

Наименование:Pedal sheet

Каталожный номер:RDGD/84-07030

Комплект:1

Примечание:

№ на схеме:31

Наименование:Lock wick

Каталожный номер:61N-05079

Комплект:1

Примечание:

№ на схеме:32

Наименование:Left fender

Каталожный номер:RDGDX1/84-07061

Комплект:1

Примечание:

№ на схеме:32

Наименование:Left fender

Каталожный номер:RDGDX/84-07061

Комплект:1

Примечание:

№ на схеме:32

Наименование:Left fender

Каталожный номер:RDGD/84-07061

Комплект:1

Примечание:

№ на схеме:33

Наименование:Handrail assembly

Каталожный номер:PW21/82-00085

Комплект:2

Примечание:

№ на схеме:34

Наименование:Supprot

Каталожный номер:RDGDX/16-02033

Комплект:1

Примечание:

№ на схеме:35

Наименование:Rear ally arm

Каталожный номер:RDGDX/50-02010

Комплект:2

Примечание:

№ на схеме:36

Наименование:Cross slot bolt

Каталожный номер:Q2140825

Комплект:3

Примечание:

№ на схеме:37

Наименование:Set screw

Каталожный номер:Q2820608

Комплект:1

Примечание:

№ на схеме:38

Наименование:Support

Каталожный номер:RDGD/82-07122

Комплект:1

Примечание:

№ на схеме:39

Наименование:Chair

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:40

Наименование:Handle

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:41

Наименование:Front windshield

Каталожный номер:RDGD/53-07011

Комплект:1

Примечание:

№ на схеме:42

Наименование:Sealing strip

Каталожный номер:RDGD/53-07012

Комплект:1

Примечание:

№ на схеме:43

Наименование:Front trail board

Каталожный номер:RDGD/53-01013

Комплект:1

Примечание:

№ на схеме:44

Наименование:Wiper

Каталожный номер:RDGD/52-05010

Комплект:1

Примечание:

№ на схеме:45

Наименование:Fog light

Каталожный номер:W160x100-1

Комплект:2

Примечание:

№ на схеме:46

Наименование:Beam light

Каталожный номер:W160x100-1

Комплект:2

Примечание:

№ на схеме:47

Наименование:Front left lamp

Каталожный номер:AZ9100720011

Комплект:1

Примечание:

№ на схеме:48

Наименование:Aerial assembly

Каталожный номер:Pl/37-82620

Комплект:1

Примечание:
