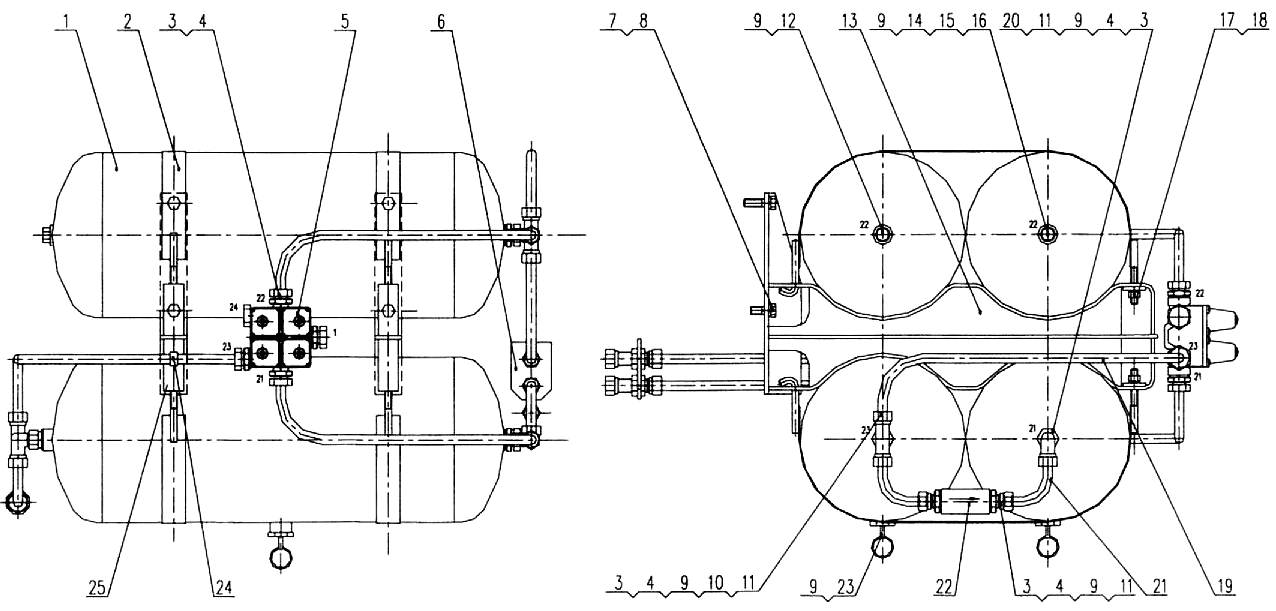

Воздушные ресиверы/Air Reservoir Assembly XZ35K.39A

← Аккумуляторная батарея/Battery Box XZ16K.74A Воздушные ресиверы/Air Reservoir Assembly XZ35K.39A →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air reservoir

Каталожный номер:10710020

Комплект:4

Примечание:

№ на схеме:2

Наименование:Fix belt

Каталожный номер:XZ16K.39.1A

Комплект:4

Примечание:

№ на схеме:3

Наименование:Clip sleeve 14

Каталожный номер:10120341

Комплект:15

Примечание:

№ на схеме:4

Наименование:Nut E14

Каталожный номер:10121953

Комплект:15

Примечание:

№ на схеме:5

Наименование:Protection valve

Каталожный номер:10100142

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plate

Каталожный номер:XZ35K.39-1A

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M12x25

Каталожный номер:10420004

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer 12

Каталожный номер:10440010

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer 22

Каталожный номер:10440024

Комплект:18

Примечание:

№ на схеме:10

Наименование:Connection G14

Каталожный номер:10122054

Комплект:2

Примечание:

№ на схеме:11

Наименование:End straight connection

Каталожный номер:XZ16K.39-5A

Комплект:10

Примечание:

№ на схеме:12

Наименование:Screw plug M22x1.5

Каталожный номер:10120263

Комплект:4

Примечание:

№ на схеме:13

Наименование:Gas storage support

Каталожный номер:XZ35K.39-14

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer 10

Каталожный номер:10440029

Комплект:1

Примечание:

№ на схеме:15

Наименование:Air switch

Каталожный номер:10240035

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw plug

Каталожный номер:XZ16K.39-12

Комплект:1

Примечание:

№ на схеме:17

Наименование:Nut M10

Каталожный номер:10430004

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer 10

Каталожный номер:10440029

Комплект:4

Примечание:

№ на схеме:19

Наименование:Steel pipe

Каталожный номер:XZ35K.39-2

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connection G14

Каталожный номер:10120353

Комплект:6

Примечание:

№ на схеме:21

Наименование:Steel pipe

Каталожный номер:XZ35K.39-3A

Комплект:1

Примечание:

№ на схеме:22

Наименование:Check valve

Каталожный номер:10100143

Комплект:1

Примечание:

№ на схеме:23

Наименование:Drain valve

Каталожный номер:10100173

Комплект:4

Примечание:

№ на схеме:24

Наименование:Connection plate

Каталожный номер:XZ16K.59.1-36

Комплект:1

Примечание:

№ на схеме:25

Наименование:Gas storage support

Каталожный номер:XZ35K.39.13

Комплект:1

Примечание:
