Пневмоклапаны/Air Valve Assembl XZ50K.41 II

← Воздушный ресивер/Air Reservoir Assembly XZ16K.41.7 Пневмоклапан/Solenoid Valve Assembly XZA200.41.3 ABS →

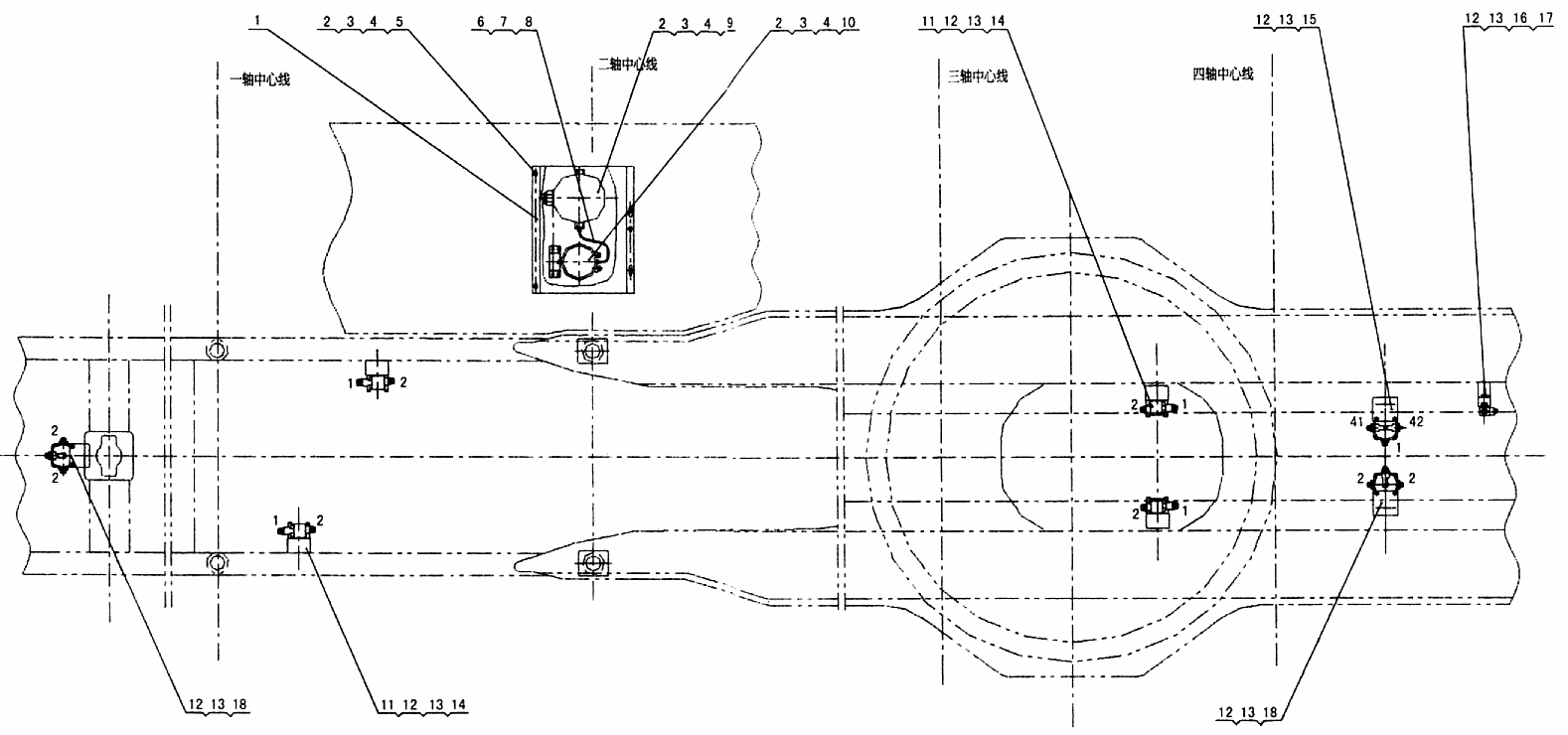

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air dryer cover

Каталожный номер:XZ16K.41-9A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:10440006

Комплект:7

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:10430004

Комплект:7

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:10430021

Комплект:7

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:10440009

Комплект:3

Примечание:

№ на схеме:6

Наименование:Clip Sleeve

Каталожный номер:10120039

Комплект:2

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:10121955

Комплект:2

Примечание:

№ на схеме:8

Наименование:Pall Pipe Assembly

Каталожный номер:03000093

Комплект:1

Примечание:

№ на схеме:9

Наименование:Air reservoir assembly

Каталожный номер:XZ16K.41.7

Комплект:1

Примечание:

№ на схеме:10

Наименование:Air dryer assembly

Каталожный номер:XZ16K.41.6

Комплект:1

Примечание:

№ на схеме:11

Наименование:ABS solenoid valve

Каталожный номер:XZA200.41.3

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:10440001

Комплект:16

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:10430001

Комплект:16

Примечание:

№ на схеме:14

Наименование:Boll

Каталожный номер:10410628

Комплект:8

Примечание:

№ на схеме:15

Наименование:Hand relay valve assembly

Каталожный номер:XZ16C.41.2

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:10410563

Комплект:2

Примечание:

№ на схеме:17

Наименование:Solenoid valve assembly

Каталожный номер:XZ16C.41.3

Комплект:1

Примечание:

№ на схеме:18

Наименование:Foot relay valve assembly

Каталожный номер:XZ16C.41.4

Комплект:2

Примечание:
