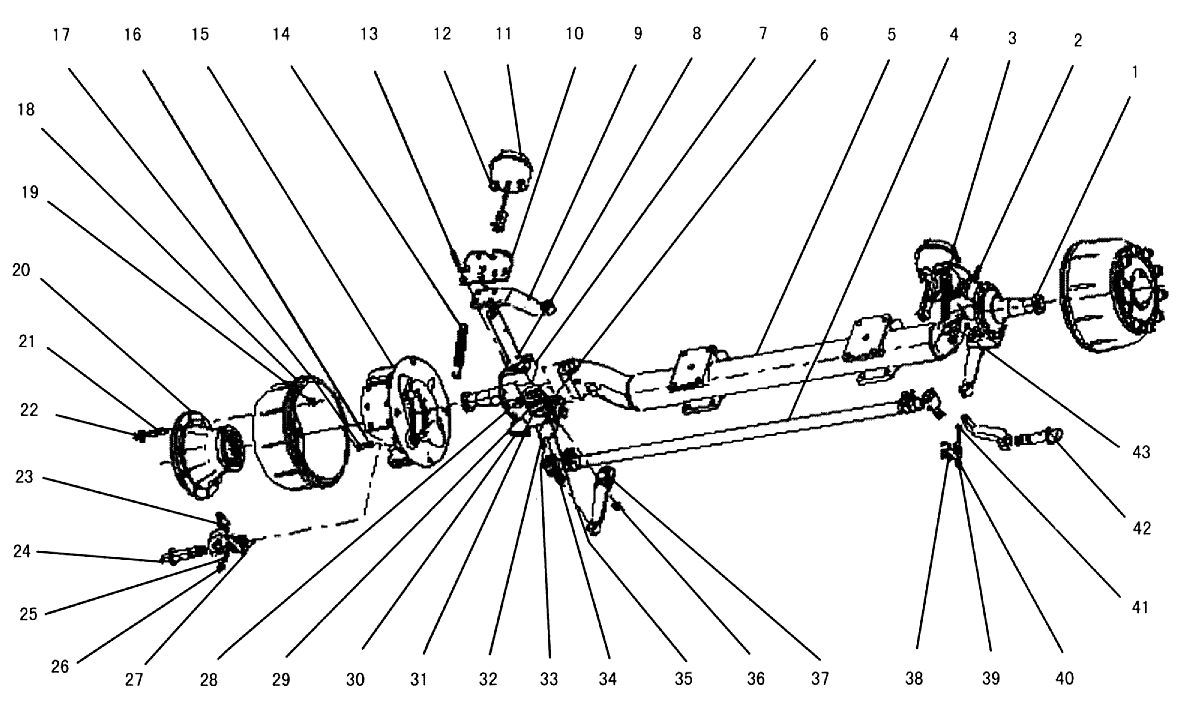

Передняя ось/Front Axle 16DIF-C105CF

← Передняя ось/Front Axle XZ50K.51A Ступица/Front Axle Hub →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steer joint ass

Каталожный номер:79900056

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gasket

Каталожный номер:79601073

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bracket

Каталожный номер:80428002

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pull pole ass.

Каталожный номер:79601349

Комплект:1

Примечание:

№ на схеме:5

Наименование:Housing

Каталожный номер:81428300

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pin 40X4

Каталожный номер:51210015

Комплект:4

Примечание:

№ на схеме:7

Наименование:Steer joint ass

Каталожный номер:79900044

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pin shaft

Каталожный номер:79601039

Комплект:2

Примечание:

№ на схеме:9

Наименование:Steer arm

Каталожный номер:80403001

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bracket

Каталожный номер:80428001

Комплект:1

Примечание:

№ на схеме:11

Наименование:Air room 24

Каталожный номер:55000044

Комплект:2

Примечание:

№ на схеме:12

Наименование:Spring hook

Каталожный номер:79601225

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M14X60

Каталожный номер:50009029

Комплект:4

Примечание:

№ на схеме:14

Наименование:Spring

Каталожный номер:79601023

Комплект:1

Примечание:

№ на схеме:15

Наименование:Brake-staff 420X150P

Каталожный номер:79601004

Комплект:2

Примечание:

№ на схеме:16

Наименование:Ring

Каталожный номер:52020005

Комплект:32

Примечание:

№ на схеме:17

Наименование:Bolt M14X35

Каталожный номер:50009062

Комплект:28

Примечание:

№ на схеме:18

Наименование:Brake drum

Каталожный номер:79601003

Комплект:2

Примечание:

№ на схеме:19

Наименование:Nut M20X1.5

Каталожный номер:51019004

Комплект:20

Примечание:

№ на схеме:20

Наименование:Hub ass.

Каталожный номер:79601002

Комплект:2

Примечание:

№ на схеме:21

Наименование:Wheel bolt M20X1.5X52

Каталожный номер:50016001

Комплект:20

Примечание:

№ на схеме:22

Наименование:Wheel nut M20X1.5

Каталожный номер:51017001

Комплект:20

Примечание:

№ на схеме:23

Наименование:Brake-arm

Каталожный номер:80428003

Комплект:2

Примечание:

№ на схеме:24

Наименование:Left camshaft

Каталожный номер:79601005

Комплект:1

Примечание:

№ на схеме:25

Наименование:Adjusting bolt

Каталожный номер:79601013

Комплект:2

Примечание:

№ на схеме:26

Наименование:Nut M16X1.5

Каталожный номер:51070003

Комплект:4

Примечание:

№ на схеме:27

Наименование:Grease cup 10X1

Каталожный номер:56300002

Комплект:6

Примечание:

№ на схеме:28

Наименование:Bearing 51211E

Каталожный номер:54700002

Комплект:2

Примечание:

№ на схеме:29

Наименование:Guard ring

Каталожный номер:79601040

Комплект:2

Примечание:

№ на схеме:30

Наименование:Limiting volt

Каталожный номер:79601032

Комплект:2

Примечание:

№ на схеме:31

Наименование:Adjusting gasket ass.

Каталожный номер:79601041

Комплект:2

Примечание:

№ на схеме:32

Наименование:Ring 8

Каталожный номер:52020002

Комплект:8

Примечание:

№ на схеме:33

Наименование:Bolt M8X16

Каталожный номер:50009003

Комплект:8

Примечание:

№ на схеме:34

Наименование:Downer cover

Каталожный номер:79601046

Комплект:2

Примечание:

№ на схеме:35

Наименование:Bolt M18X1.5X95

Каталожный номер:50001003

Комплект:4

Примечание:

№ на схеме:36

Наименование:Nut

Каталожный номер:51080002

Комплект:4

Примечание:

№ на схеме:37

Наименование:Steering arm

Каталожный номер:80380002

Комплект:2

Примечание:

№ на схеме:38

Наименование:Adjusting arm

Каталожный номер:79601015

Комплект:2

Примечание:

№ на схеме:39

Наименование:Nut M10

Каталожный номер:51014003

Комплект:4

Примечание:

№ на схеме:40

Наименование:Ring 10

Каталожный номер:52020003

Комплект:4

Примечание:

№ на схеме:41

Наименование:Bolt M10X65

Каталожный номер:50008019

Комплект:2

Примечание:

№ на схеме:42

Наименование:Right camshaft

Каталожный номер:79601051

Комплект:1

Примечание:

№ на схеме:43

Наименование:Fixing pin

Каталожный номер:79601074

Комплект:2

Примечание:
