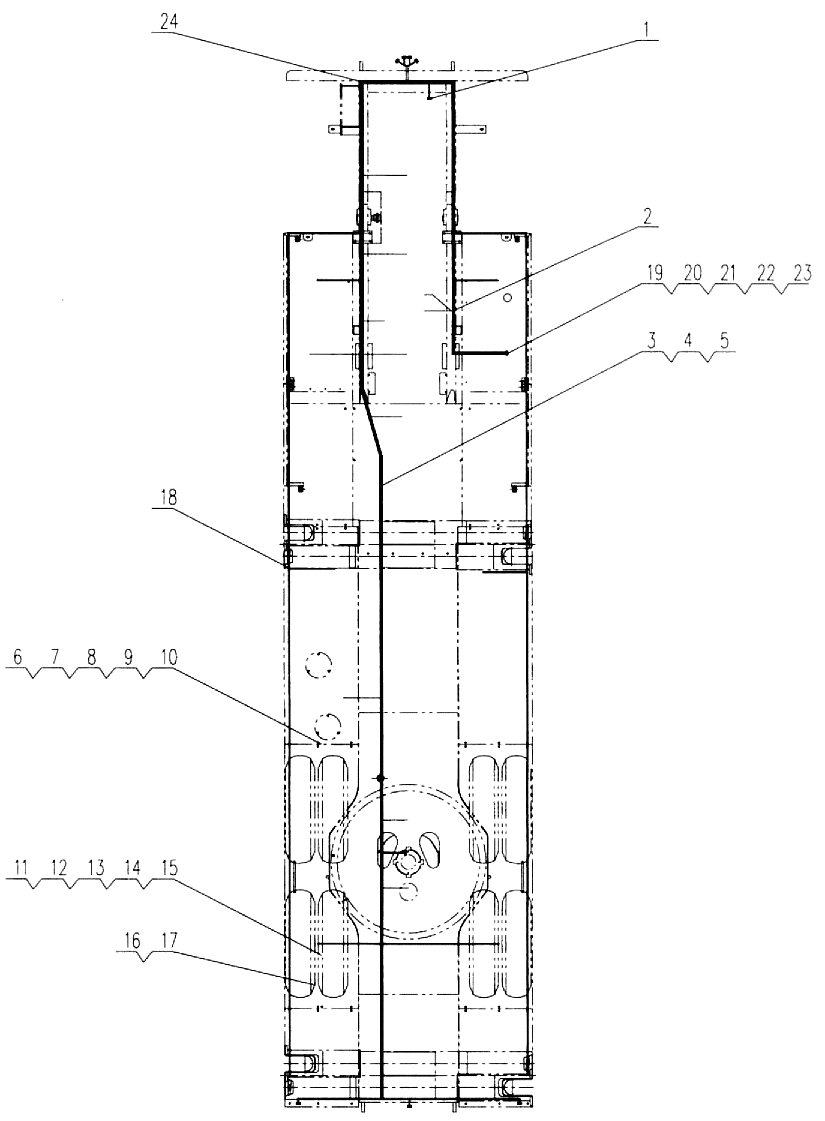

Электропроводка/Beam Wires XZ50K.26 II

← Электропроводка/Beam Wires XZ50K.26 Аккумуляторная батарея/Battery Box XZ16K.74A →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cab in-ground wires

Каталожный номер:XZ50K.26II.3

Комплект:1

Примечание:

№ на схеме:2

Наименование:Engine wires

Каталожный номер:XZ50K.26II.2

Комплект:1

Примечание:

№ на схеме:3

Наименование:Chief wires

Каталожный номер:XZ50K.26II.1

Комплект:1

Примечание:

№ на схеме:4

Наименование:2-pol connector

Каталожный номер:DJ7021-6.3-10

Комплект:2

Примечание:

№ на схеме:5

Наименование:14-pol connector

Каталожный номер:DJ7141-6.3-11

Комплект:1

Примечание:

№ на схеме:6

Наименование:Buzzer

Каталожный номер:FM-24V

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M6X20

Каталожный номер:GB/T5781-1986

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer 6

Каталожный номер:GB/T97.1-1985

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer 6

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nut M6

Каталожный номер:GB/T6170вЂ”1986

Комплект:2

Примечание:

№ на схеме:11

Наименование:ABS basic type

Каталожный номер:4460043100

Комплект:1

Примечание:

№ на схеме:12

Наименование:Valve wires

Каталожный номер:4495131500

Комплект:2

Примечание:

№ на схеме:13

Наименование:Valve wires

Каталожный номер:4495131100

Комплект:2

Примечание:

№ на схеме:14

Наименование:ABS sonser wires

Каталожный номер:4497111500

Комплект:2

Примечание:

№ на схеме:15

Наименование:ABS sonser wires

Каталожный номер:4497111100

Комплект:2

Примечание:

№ на схеме:16

Наименование:ABS/ASR sensor

Каталожный номер:4410328090

Комплект:4

Примечание:

№ на схеме:17

Наименование:sensor bush

Каталожный номер:8997598154

Комплект:4

Примечание:

№ на схеме:18

Наименование:Accelerator switch

Каталожный номер:1NT91-2

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt M8X25

Каталожный номер:GB/T5783-1986

Комплект:8

Примечание:

№ на схеме:20

Наименование:Washer 8

Каталожный номер:GB/T97.1-1985

Комплект:8

Примечание:

№ на схеме:21

Наименование:Washer 8

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:22

Наименование:Nut M8

Каталожный номер:GB/T6170-1986

Комплект:8

Примечание:

№ на схеме:23

Наименование:Relay for battery

Каталожный номер:JD231A

Комплект:1

Примечание:

№ на схеме:24

Наименование:Accelerator padel

Каталожный номер:350825

Комплект:1

Примечание:
