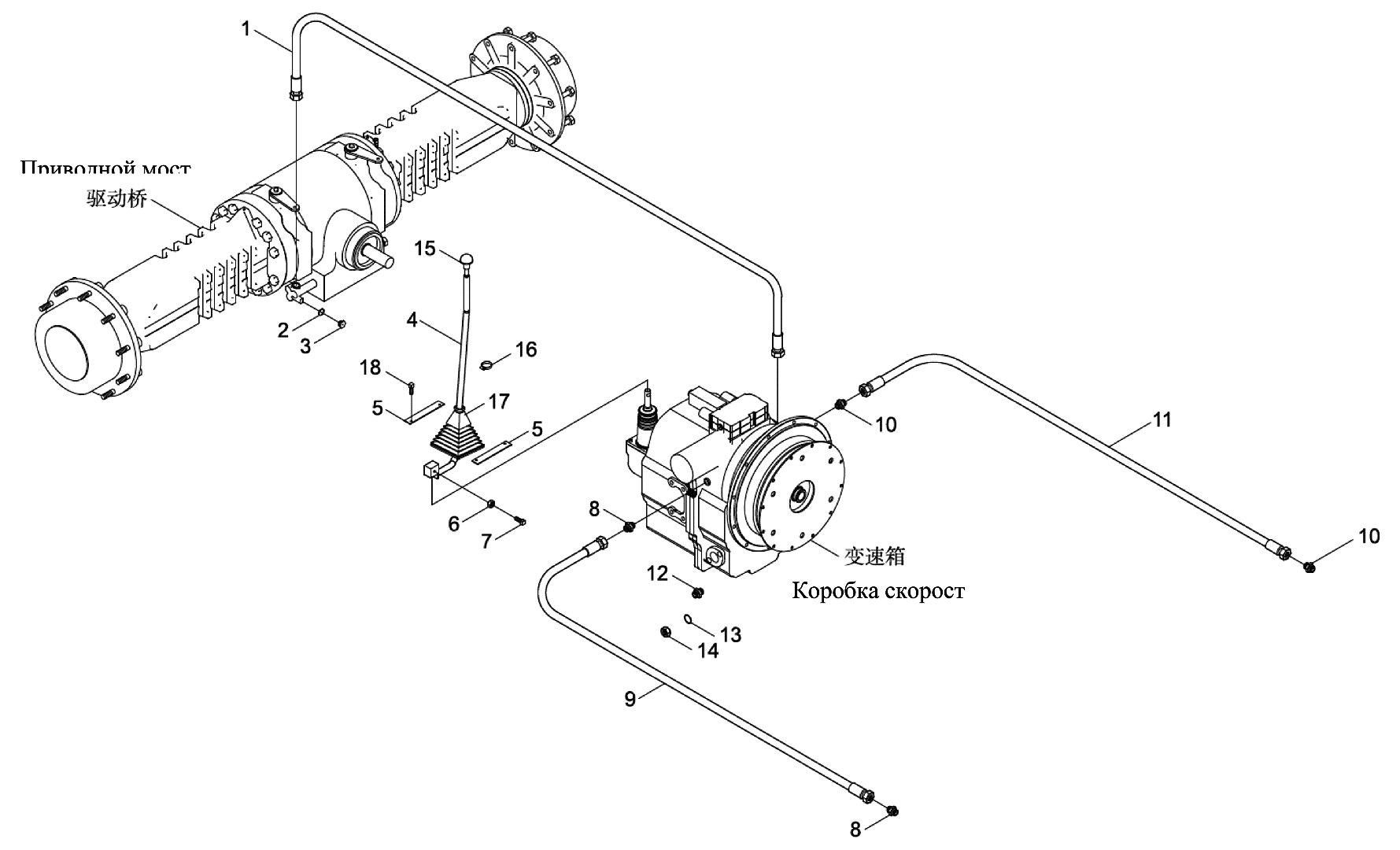

Управление трансмиссией (4х4)

← Трансмиссия (4х4) Поворотная гидросистема →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Узел контроля дифференциального замка

Каталожный номер:402600563

Комплект:1

Примечание:

№ на схеме:2

Наименование:О-образное кольцо 16x2.4

Каталожный номер:801100031

Комплект:1

Примечание:

№ на схеме:3

Наименование:Заглушка с резьбой

Каталожный номер:402600455

Комплект:1

Примечание:

№ на схеме:4

Наименование:Управляющий рычаг скоростей в сборе

Каталожный номер:402400310

Комплект:1

Примечание:

№ на схеме:5

Наименование:Нажимная планка

Каталожный номер:402201304

Комплект:2

Примечание:

№ на схеме:6

Наименование:Гайка M12

Каталожный номер:805200049

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт M12x60

Каталожный номер:805011329

Комплект:1

Примечание:

№ на схеме:8

Наименование:Соединительные муфты

Каталожный номер:803164430

Комплект:2

Примечание:

№ на схеме:9

Наименование:Резиновая труба задержки

Каталожный номер:803175729

Комплект:1

Примечание:

№ на схеме:10

Наименование:Соединительные муфты

Каталожный номер:803109635

Комплект:2

Примечание:

№ на схеме:11

Наименование:Резиновая труба задержки

Каталожный номер:803175234

Комплект:1

Примечание:

№ на схеме:12

Наименование:Соединение

Каталожный номер:803130745

Комплект:3

Примечание:

№ на схеме:13

Наименование:О-образное кольцо 35.5x2.65

Каталожный номер:801100480

Комплект:1

Примечание:

№ на схеме:14

Наименование:Блокировочная гайка

Каталожный номер:402600485

Комплект:1

Примечание:

№ на схеме:15

Наименование:Шар рукоятки

Каталожный номер:801535303

Комплект:1

Примечание:

№ на схеме:16

Наименование:Хомут из нержавеющей стали 22-32

Каталожный номер:801902708

Комплект:1

Примечание:

№ на схеме:17

Наименование:Пылезащитная обшивка

Каталожный номер:800339858

Комплект:1

Примечание:

№ на схеме:18

Наименование:Винт M6x20

Каталожный номер:805100372

Комплект:4

Примечание:
