Управление рабочим оборудованием

← Гидросистема гидромолота Управление рабочим оборудованием →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

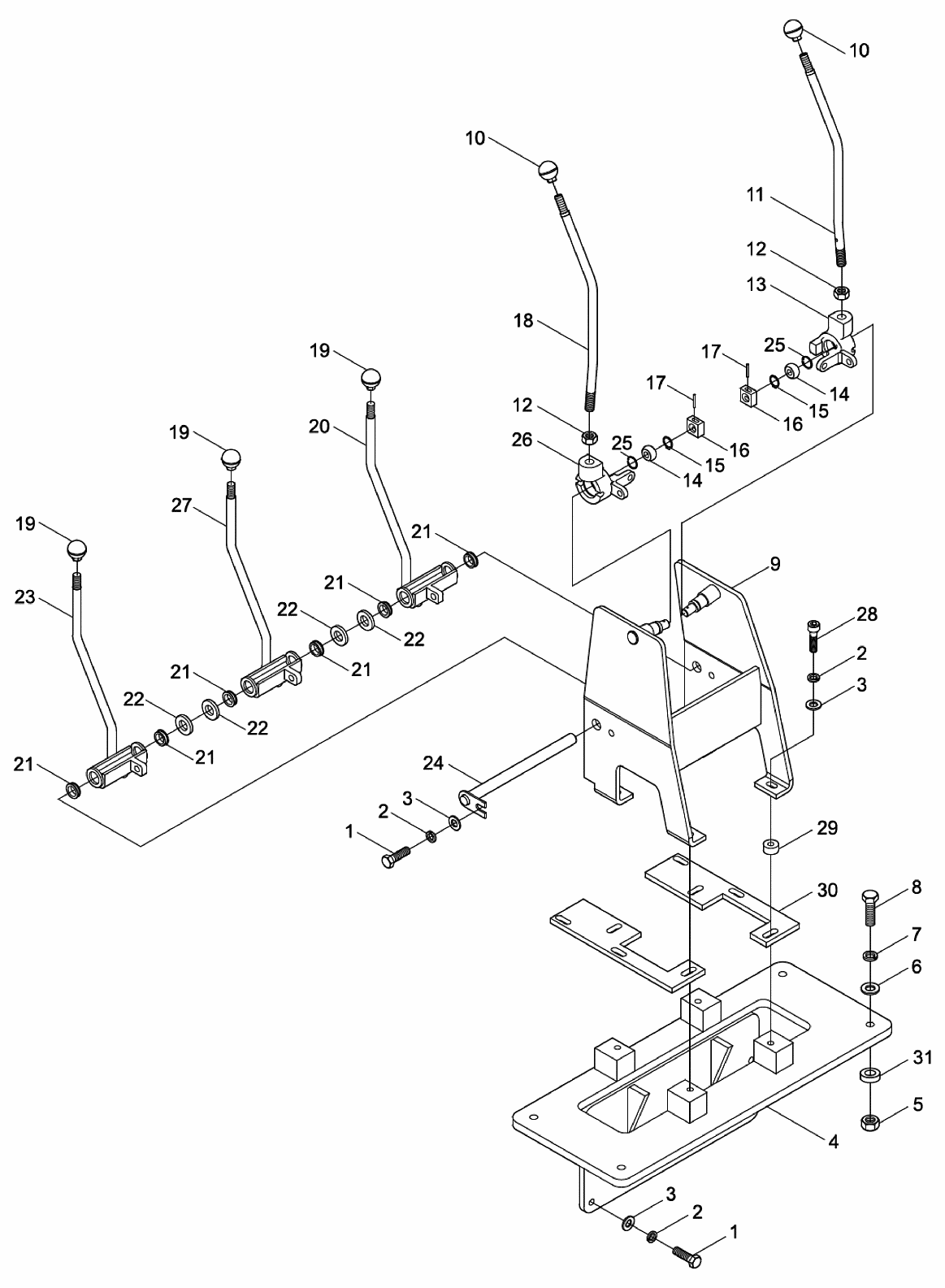

№ на схеме:1

Наименование:Болт M10X25

Каталожный номер:805000727

Комплект:10

Примечание:

№ на схеме:2

Наименование:Эластичная прокладка 10

Каталожный номер:805300014

Комплект:10

Примечание:

№ на схеме:3

Наименование:Шайба 10

Каталожный номер:805300102

Комплект:10

Примечание:

№ на схеме:4

Наименование:Седло

Каталожный номер:402400246

Комплект:1

Примечание:

№ на схеме:5

Наименование:Гайка M12

Каталожный номер:805200049

Комплект:4

Примечание:

№ на схеме:6

Наименование:Шайба 12

Каталожный номер:805300020

Комплект:4

Примечание:

№ на схеме:7

Наименование:Эластичная прокладка 12

Каталожный номер:805300018

Комплект:4

Примечание:

№ на схеме:8

Наименование:Болт M12X40

Каталожный номер:805000045

Комплект:8

Примечание:

№ на схеме:9

Наименование:Седло управляющего рычага

Каталожный номер:402400253

Комплект:1

Примечание:

№ на схеме:10

Наименование:Рукоятка

Каталожный номер:801535302

Комплект:2

Примечание:

№ на схеме:11

Наименование:Рычаг управления 1

Каталожный номер:402201322

Комплект:1

Примечание:

№ на схеме:12

Наименование:Гайка M14

Каталожный номер:805200067

Комплект:2

Примечание:

№ на схеме:13

Наименование:Левая вилка шарнирного соединения

Каталожный номер:402200931

Комплект:1

Примечание:

№ на схеме:14

Наименование:Подшипник узла

Каталожный номер:800512649

Комплект:2

Примечание:

№ на схеме:15

Наименование:Стопорное кольцо 22

Каталожный номер:803604479

Комплект:2

Примечание:

№ на схеме:16

Наименование:Ползун

Каталожный номер:402200924

Комплект:2

Примечание:

№ на схеме:17

Наименование:Штифт 3x28

Каталожный номер:805634900

Комплект:2

Примечание:

№ на схеме:18

Наименование:Рычаг управления 2

Каталожный номер:402201323

Комплект:1

Примечание:

№ на схеме:19

Наименование:Рукоятка

Каталожный номер:801535301

Комплект:3

Примечание:

№ на схеме:20

Наименование:Левой управляющий рычаг

Каталожный номер:402400302

Комплект:1

Примечание:

№ на схеме:21

Наименование:Прокладка

Каталожный номер:402200918

Комплект:6

Примечание:

№ на схеме:22

Наименование:Шайба

Каталожный номер:402200934

Комплект:4

Примечание:

№ на схеме:23

Наименование:Правый управляющий рычаг

Каталожный номер:402400303

Комплект:1

Примечание:

№ на схеме:24

Наименование:Вал штифта

Каталожный номер:402400252

Комплект:1

Примечание:

№ на схеме:25

Наименование:Стопорное кольцо для отверстия 35

Каталожный номер:805400036

Комплект:2

Примечание:

№ на схеме:26

Наименование:Правая вилка шарнирного соединения

Каталожный номер:402200919

Комплект:1

Примечание:

№ на схеме:27

Наименование:Управляющий рычаг дробления

Каталожный номер:402400249

Комплект:1

Примечание:

№ на схеме:28

Наименование:Винт с внутренней шестигранью M10x45

Каталожный номер:805100142

Комплект:4

Примечание:

№ на схеме:29

Наименование:Регулирующая подкладка

Каталожный номер:402400353

Комплект:4

Примечание:

№ на схеме:30

Наименование:Соединительная плита

Каталожный номер:402400305

Комплект:1

Примечание:

№ на схеме:31

Наименование:Резиновая прокладка

Каталожный номер:402200926

Комплект:4

Примечание:
