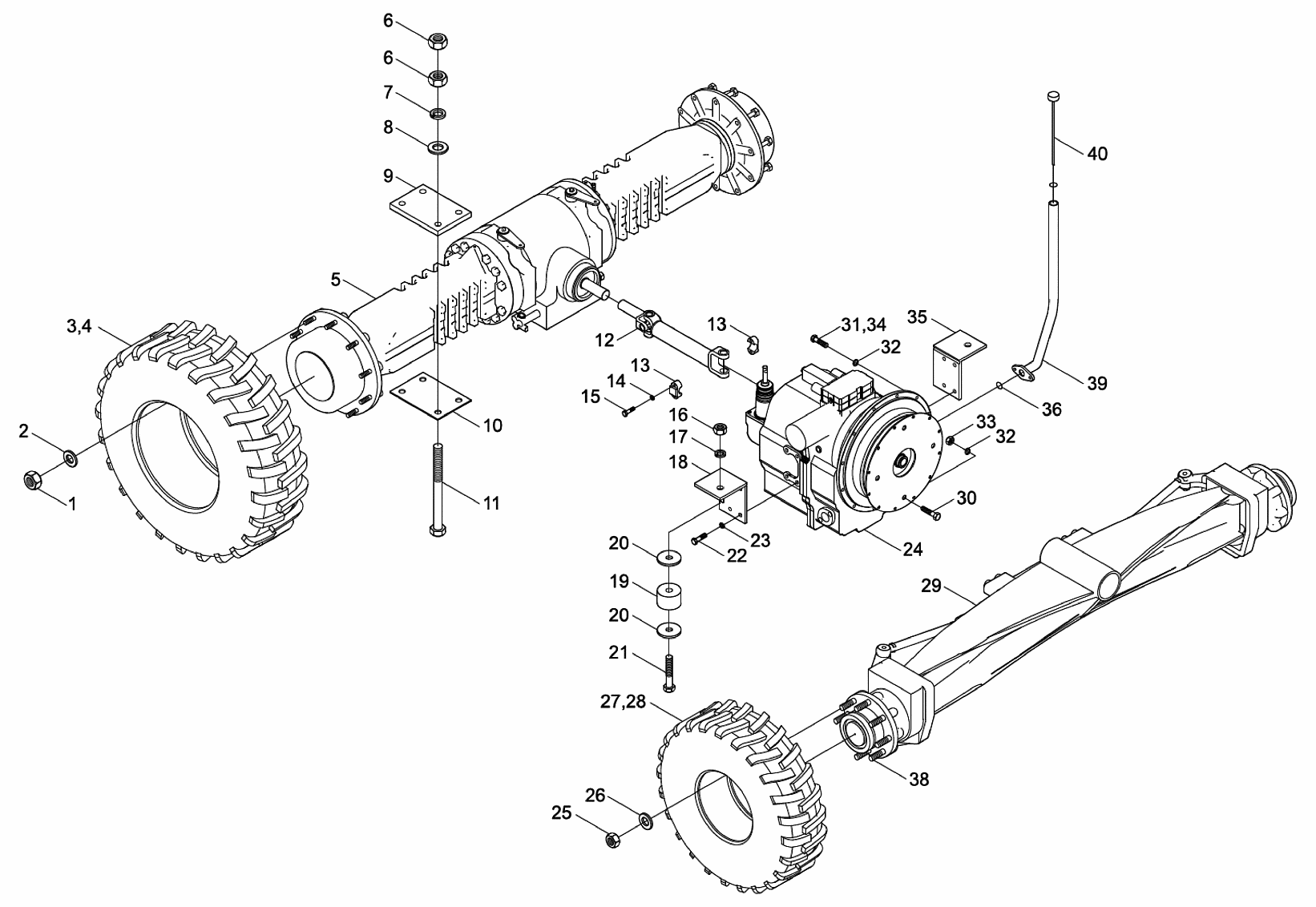

Трансмиссия (2х4)

← Педаль акселератора Управление трансмиссией (2х4) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Гайка

Каталожный номер:402200877

Комплект:20

Примечание:

№ на схеме:2

Наименование:Прокладка

Каталожный номер:402200983

Комплект:20

Примечание:

№ на схеме:3

Наименование:Задний обод колеса

Каталожный номер:800339808

Комплект:2

Примечание:

№ на схеме:4

Наименование:Задняя шина

Каталожный номер:800339784

Комплект:2

Примечание:

№ на схеме:5

Наименование:Задний мост (=800307390)

Каталожный номер:800339780

Комплект:1

Примечание:

№ на схеме:6

Наименование:Гайка M20

Каталожный номер:805200221

Комплект:8

Примечание:

№ на схеме:7

Наименование:Шайба 20

Каталожный номер:805300101

Комплект:8

Примечание:

№ на схеме:8

Наименование:Шайба 20

Каталожный номер:805300134

Комплект:8

Примечание:

№ на схеме:9

Наименование:Подкладка

Каталожный номер:402201083

Комплект:2

Примечание:

№ на схеме:10

Наименование:Подкладка

Каталожный номер:402200873

Комплект:2

Примечание:

№ на схеме:11

Наименование:Болт M20X260

Каталожный номер:402101452

Комплект:8

Примечание:

№ на схеме:12

Наименование:Приводной вал

Каталожный номер:402400105

Комплект:1

Примечание:

№ на схеме:13

Наименование:Нажимная планка

Каталожный номер:402200876

Комплект:2

Примечание:

№ на схеме:14

Наименование:Шайба 8

Каталожный номер:805300010

Комплект:4

Примечание:

№ на схеме:15

Наименование:Винт

Каталожный номер:402201084

Комплект:4

Примечание:

№ на схеме:16

Наименование:Гайка M24

Каталожный номер:805200117

Комплект:2

Примечание:

№ на схеме:17

Наименование:Шайба 24

Каталожный номер:805300034

Комплект:2

Примечание:

№ на схеме:18

Наименование:Правая подпорка коробки скоростей

Каталожный номер:402400367

Комплект:1

Примечание:

№ на схеме:19

Наименование:Амортизатор

Каталожный номер:801937907

Комплект:2

Примечание:

№ на схеме:20

Наименование:Прокладка

Каталожный номер:402400168

Комплект:4

Примечание:

№ на схеме:21

Наименование:Болт M24X130

Каталожный номер:805000060

Комплект:2

Примечание:

№ на схеме:22

Наименование:Болт M12x30 Класс 10.9

Каталожный номер:805000721

Комплект:8

Примечание:

№ на схеме:23

Наименование:Шайба 12

Каталожный номер:805300018

Комплект:8

Примечание:

№ на схеме:24

Наименование:Коробка скоростей

Каталожный номер:800339723

Комплект:1

Примечание:

№ на схеме:25

Наименование:Гайка обода

Каталожный номер:402201303

Комплект:16

Примечание:

№ на схеме:26

Наименование:Рубашка

Каталожный номер:402200875

Комплект:16

Примечание:

№ на схеме:27

Наименование:Передний обод колеса

Каталожный номер:800339797

Комплект:2

Примечание:

№ на схеме:28

Наименование:Шина

Каталожный номер:800339785

Комплект:2

Примечание:

№ на схеме:29

Наименование:Передний мост

Каталожный номер:800339708

Комплект:1

Примечание:

№ на схеме:31

Наименование:Болт M10x100-10.9

Каталожный номер:805041502

Комплект:2

Примечание:

№ на схеме:32

Наименование:Шайба 10

Каталожный номер:805300014

Комплект:16

Примечание:

№ на схеме:33

Наименование:Гайка M10 (Класс 10)

Каталожный номер:805201420

Комплект:6

Примечание:

№ на схеме:34

Наименование:Болт M10x80 (10.9)

Каталожный номер:805005942

Комплект:10

Примечание:

№ на схеме:35

Наименование:Левая подпорка коробки скоростей

Каталожный номер:402400368

Комплект:1

Примечание:

№ на схеме:36

Наименование:О-образное кольцо 35.5x2.65G

Каталожный номер:801100480

Комплект:1

Примечание:

№ на схеме:38

Наименование:Болт обода колеса

Каталожный номер:402200392

Комплект:16

Примечание:

№ на схеме:39

Наименование:Труба для заправки масла

Каталожный номер:402201156

Комплект:1

Примечание:

№ на схеме:40

Наименование:Маслоуказатель коробки скоростей

Каталожный номер:402201160

Комплект:1

Примечание:
