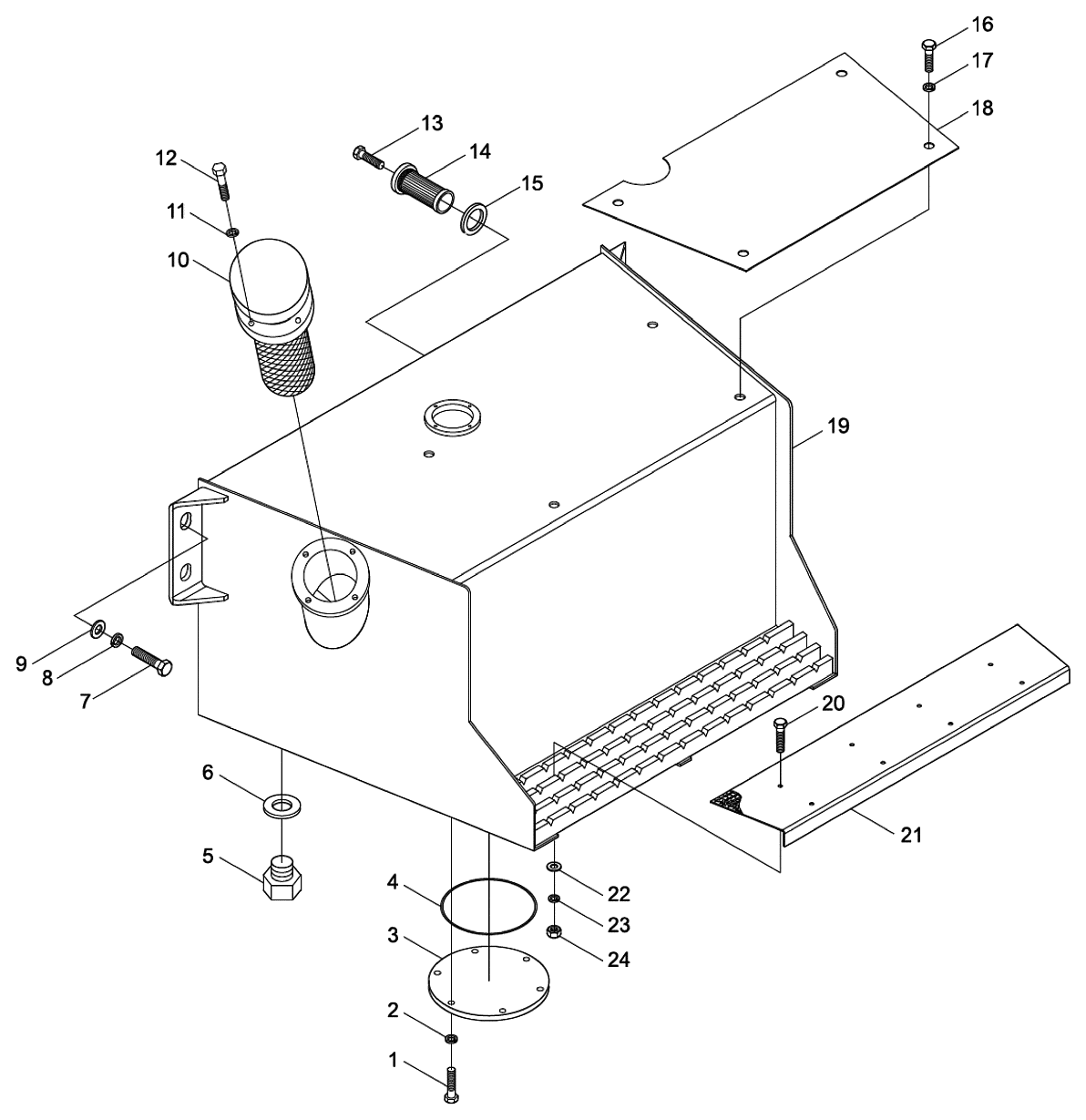

Топливный бак

← Глушитель Педаль акселератора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт M10x20-8.8-Zn.D

Каталожный номер:805000714

Комплект:6

Примечание:

№ на схеме:2

Наименование:Шайба 10

Каталожный номер:805300014

Комплект:6

Примечание:

№ на схеме:3

Наименование:Крышка фланца

Каталожный номер:402202896

Комплект:1

Примечание:

№ на схеме:4

Наименование:О-образное кольцо 140x3.55

Каталожный номер:801100218

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шестигранная пробка M20x1.5

Каталожный номер:805101932

Комплект:1

Примечание:

№ на схеме:6

Наименование:Комбинированная прокладка 20

Каталожный номер:805300054

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт M20x40-8.8-Zn.D

Каталожный номер:805000281

Комплект:4

Примечание:

№ на схеме:8

Наименование:Шайба 20

Каталожный номер:805000023

Комплект:4

Примечание:

№ на схеме:9

Наименование:Шайба 20-140HV-Zn.D

Каталожный номер:805300112

Комплект:4

Примечание:

№ на схеме:10

Наименование:Фильтр с замком

Каталожный номер:803130371

Комплект:1

Примечание:

№ на схеме:11

Наименование:Шайба 8

Каталожный номер:805300010

Комплект:4

Примечание:

№ на схеме:12

Наименование:Винт M8x25

Каталожный номер:805103587

Комплект:4

Примечание:

№ на схеме:13

Наименование:Болт M14x1.5

Каталожный номер:402100963

Комплект:1

Примечание:

№ на схеме:14

Наименование:Фильтр в сборе

Каталожный номер:803130276

Комплект:1

Примечание:

№ на схеме:15

Наименование:Комбинированная шайба 45

Каталожный номер:805334180

Комплект:1

Примечание:

№ на схеме:16

Наименование:Болт M8x16

Каталожный номер:805005985

Комплект:4

Примечание:

№ на схеме:17

Наименование:Шайба 8

Каталожный номер:805300010

Комплект:4

Примечание:

№ на схеме:18

Наименование:Нескользящая планка

Каталожный номер:402202897

Комплект:1

Примечание:

№ на схеме:19

Наименование:Бак дизельного топлива

Каталожный номер:402202898

Комплект:1

Примечание:

№ на схеме:20

Наименование:Бочкообразный винт M6x20

Каталожный номер:805100372

Комплект:8

Примечание:

№ на схеме:21

Наименование:Нескользящая планка

Каталожный номер:402600359

Комплект:1

Примечание:

№ на схеме:22

Наименование:Шайба 6

Каталожный номер:805302506

Комплект:8

Примечание:

№ на схеме:23

Наименование:Эластичная прокладка 6

Каталожный номер:805300030

Комплект:8

Примечание:

№ на схеме:24

Наименование:Гайка M6

Каталожный номер:805200053

Комплект:8

Примечание:
