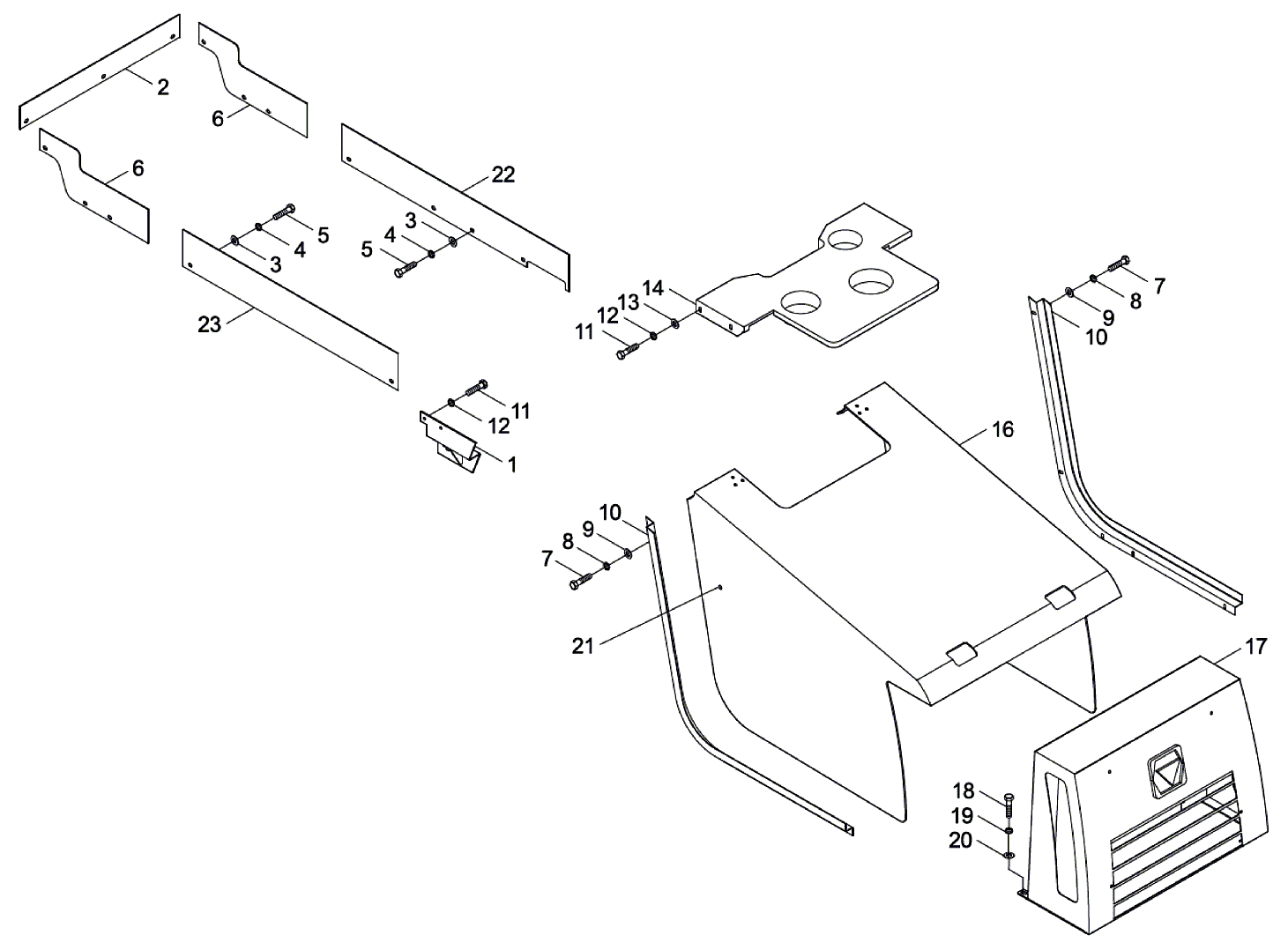

Облицовка

← Кондиционер Экскаваторное оборудование →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Монтажный щит электроаппарата

Каталожный номер:402400361

Комплект:1

Примечание:

№ на схеме:2

Наименование:Задняя плита

Каталожный номер:402400366

Комплект:1

Примечание:

№ на схеме:3

Наименование:Болт M8x20

Каталожный номер:805000018

Комплект:15

Примечание:

№ на схеме:4

Наименование:Эластичная прокладка

Каталожный номер:805300010

Комплект:15

Примечание:

№ на схеме:5

Наименование:Большая шайба 8

Каталожный номер:805300117

Комплект:15

Примечание:

№ на схеме:6

Наименование:Задняя боковая плита

Каталожный номер:402400365

Комплект:2

Примечание:

№ на схеме:7

Наименование:Болт M6x12

Каталожный номер:805000008

Комплект:16

Примечание:

№ на схеме:8

Наименование:Эластичная прокладка 6

Каталожный номер:805300030

Комплект:16

Примечание:

№ на схеме:9

Наименование:Большая шайба 6

Каталожный номер:805300083

Комплект:16

Примечание:

№ на схеме:10

Наименование:Правая обшивка рамы

Каталожный номер:402201563

Комплект:1

Примечание:

№ на схеме:11

Наименование:Болт M8x16

Каталожный номер:805000033

Комплект:6

Примечание:

№ на схеме:12

Наименование:Эластичная прокладка

Каталожный номер:805300010

Комплект:6

Примечание:

№ на схеме:13

Наименование:Большая шайба 8

Каталожный номер:805300117

Комплект:4

Примечание:

№ на схеме:14

Наименование:Верхняя перекрышка

Каталожный номер:402400373

Комплект:1

Примечание:

№ на схеме:15

Наименование:Левая обшивка рамы

Каталожный номер:402201562

Комплект:1

Примечание:

№ на схеме:16

Наименование:Передняя обшивка

Каталожный номер:402400378

Комплект:1

Примечание:

№ на схеме:17

Наименование:Подвижная обшивка

Каталожный номер:402400379

Комплект:1

Примечание:

№ на схеме:18

Наименование:Болт M10x20

Каталожный номер:805000714

Комплект:4

Примечание:

№ на схеме:19

Наименование:Эластичная прокладка 10

Каталожный номер:805300014

Комплект:4

Примечание:

№ на схеме:20

Наименование:Большая шайба 10

Каталожный номер:805300102

Комплект:4

Примечание:

№ на схеме:21

Наименование:Замочная гайка M12

Каталожный номер:805203868

Комплект:1

Примечание:

№ на схеме:22

Наименование:Левая передняя плита

Каталожный номер:402400363

Комплект:1

Примечание:

№ на схеме:23

Наименование:Правая средняя плита

Каталожный номер:402400364

Комплект:1

Примечание:
