Гидросистема погрузочного оборудования

Гидросистема погрузочного оборудования

← Гидросистема Гидросистема погрузочного оборудования →

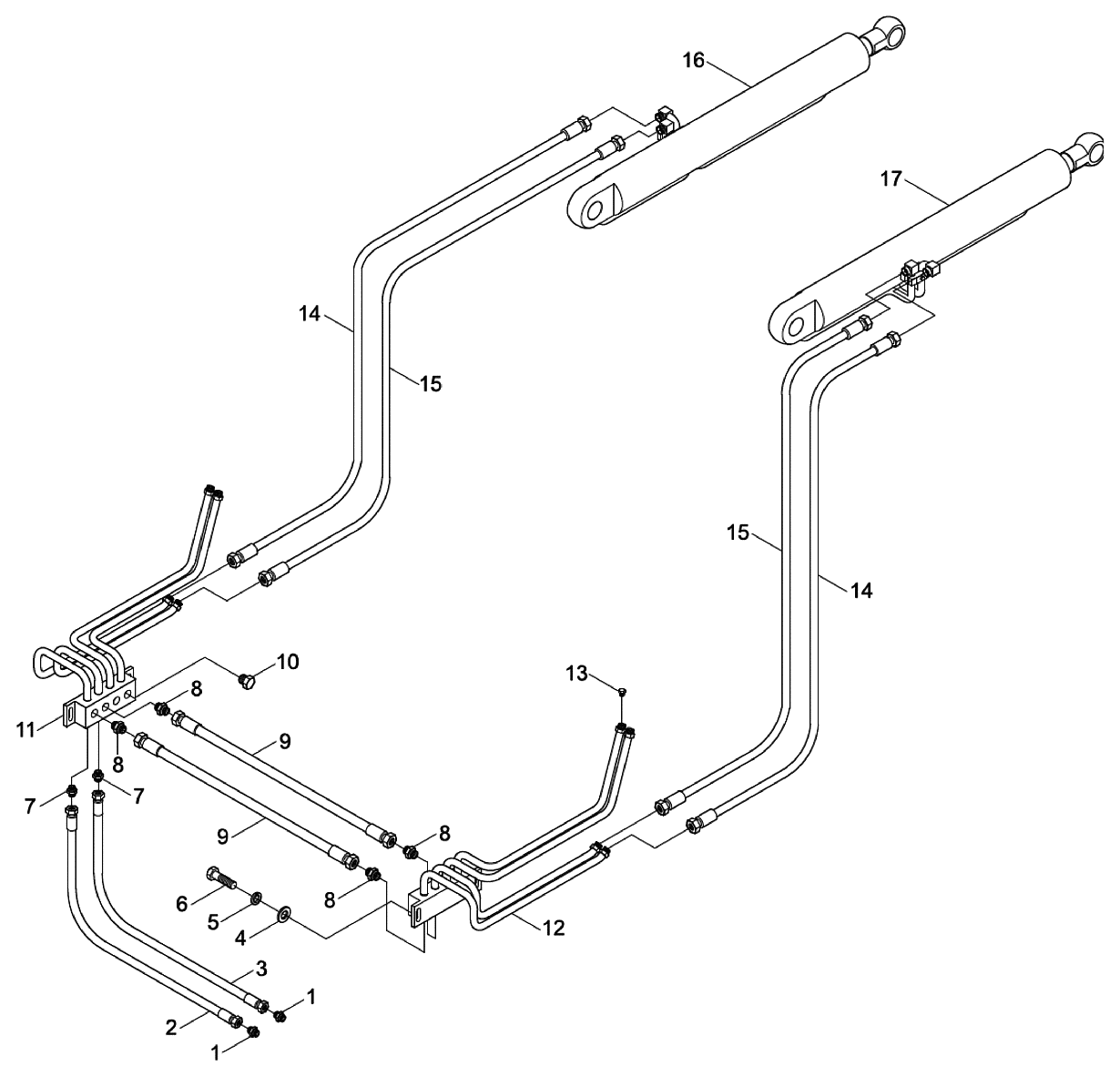

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Соединение
Каталожный номер:803174678
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Резиновая труба
Каталожный номер:803175430
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Резиновая труба
Каталожный номер:803175430
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Плоская прокладка 12
Каталожный номер:805302746
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Эластичная прокладка 12
Каталожный номер:805300018
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Болт M12X25
Каталожный номер:805005966
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Соединение
Каталожный номер:803164599
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Соединение
Каталожный номер:803174475
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Резиновая труба
Каталожный номер:803177418
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Заглушка масляного отверстия
Каталожный номер:803130799
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Блок масляной колодки
Каталожный номер:402101374
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Блок масляной колодки
Каталожный номер:402101372
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Заглушка конического отверстия
Каталожный номер:803130800
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Резиновая труба
Каталожный номер:803131135
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Резиновая труба
Каталожный номер:803131135
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Левый подъемный цилиндр
Каталожный номер:402400079
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Правый подъемный цилиндр
Каталожный номер:402400078
Комплект:1
Примечание:
