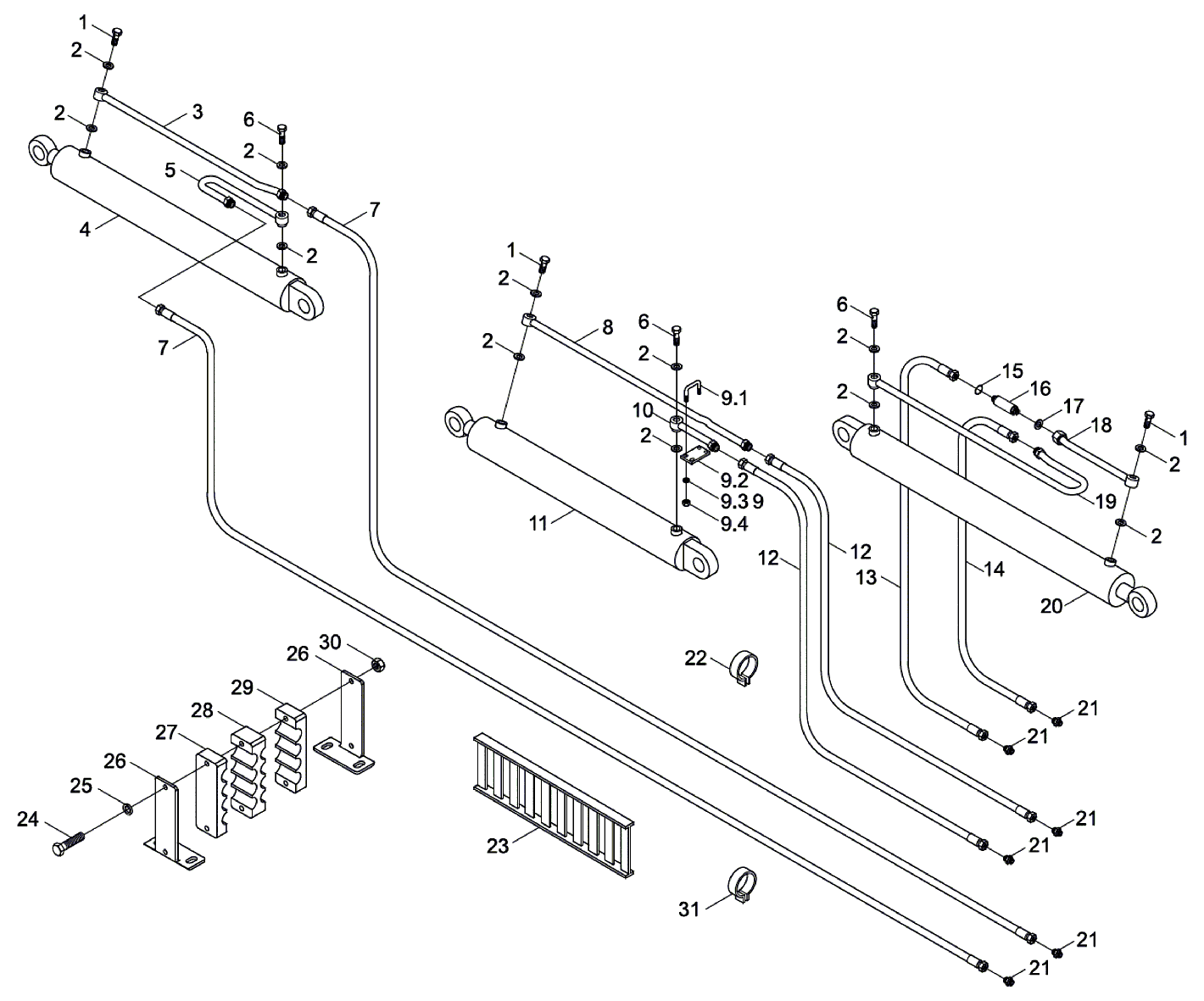

Гидросистема экскаваторного оборудования

← Поворотная гидросистема Гидросистема гидромолота →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Пустотелый болт

Каталожный номер:402100686

Комплект:3

Примечание:

№ на схеме:2

Наименование:Комбинированная шайба 22

Каталожный номер:805300032

Комплект:12

Примечание:

№ на схеме:3

Наименование:Стальная труба

Каталожный номер:402200894

Комплект:1

Примечание:

№ на схеме:4

Наименование:Масляный цилиндр ковша

Каталожный номер:402400085

Комплект:1

Примечание:

№ на схеме:5

Наименование:Стальная труба

Каталожный номер:402200893

Комплект:1

Примечание:

№ на схеме:6

Наименование:Пустотелый болт

Каталожный номер:402100687

Комплект:3

Примечание:

№ на схеме:7

Наименование:Резиновая труба

Каталожный номер:803131148

Комплект:2

Примечание:

№ на схеме:8

Наименование:Стальная труба

Каталожный номер:402600415

Комплект:1

Примечание:

№ на схеме:9

Наименование:Зажим трубы

Каталожный номер:402202584

Комплект:3

Примечание:

№ на схеме:10

Наименование:Стальная труба

Каталожный номер:402200890

Комплект:1

Примечание:

№ на схеме:11

Наименование:Масляный цилиндр рычага ковша

Каталожный номер:402400092

Комплект:1

Примечание:

№ на схеме:12

Наименование:Резиновая труба

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:13

Наименование:Резиновая труба

Каталожный номер:402600095

Комплект:1

Примечание:

№ на схеме:14

Наименование:Резиновая труба

Каталожный номер:803131147

Комплект:1

Примечание:

№ на схеме:15

Наименование:О-образное кольцо 20x2.4

Каталожный номер:803176192

Комплект:1

Примечание:

№ на схеме:16

Наименование:Клапан ограничения скорости

Каталожный номер:803043365

Комплект:1

Примечание:

№ на схеме:17

Наименование:Комбинированная шайба 27

Каталожный номер:805300038

Комплект:1

Примечание:

№ на схеме:18

Наименование:Стальная труба

Каталожный номер:402200887

Комплект:1

Примечание:

№ на схеме:19

Наименование:Стальная труба

Каталожный номер:402200891

Комплект:1

Примечание:

№ на схеме:20

Наименование:Масляный цилиндр большой стрелы

Каталожный номер:402400088

Комплект:1

Примечание:

№ на схеме:21

Наименование:Соединение

Каталожный номер:803174678

Комплект:6

Примечание:

№ на схеме:22

Наименование:Зажим трубы

Каталожный номер:803198215

Комплект:3

Примечание:

№ на схеме:23

Наименование:Тяговая цепь

Каталожный номер:819941810

Комплект:2

Примечание:

№ на схеме:24

Наименование:Болт M8x120

Каталожный номер:805005277

Комплект:2

Примечание:

№ на схеме:25

Наименование:Эластичная прокладка 8

Каталожный номер:805300010

Комплект:2

Примечание:

№ на схеме:26

Наименование:Монтажная плита хомута трубы

Каталожный номер:402600389

Комплект:2

Примечание:

№ на схеме:27

Наименование:Хомут трубы( левой)

Каталожный номер:402600134

Комплект:1

Примечание:

№ на схеме:28

Наименование:Хомут трубы( средний)

Каталожный номер:402600135

Комплект:1

Примечание:

№ на схеме:29

Наименование:Хомут трубы( правой)

Каталожный номер:402600136

Комплект:1

Примечание:

№ на схеме:30

Наименование:Гайка M8

Каталожный номер:805200045

Комплект:2

Примечание:

№ на схеме:31

Наименование:Зажим трубы

Каталожный номер:402600586

Комплект:1

Примечание:

№ на схеме:91

Наименование:U-образная гайка

Каталожный номер:402200888

Комплект:2

Примечание:

№ на схеме:92

Наименование:Фиксирующая плита

Каталожный номер:402200889

Комплект:1

Примечание:

№ на схеме:93

Наименование:Эластичная прокладка 10

Каталожный номер:805300014

Комплект:4

Примечание:

№ на схеме:94

Наименование:Гайка M10

Каталожный номер:805200048

Комплект:4

Примечание:
