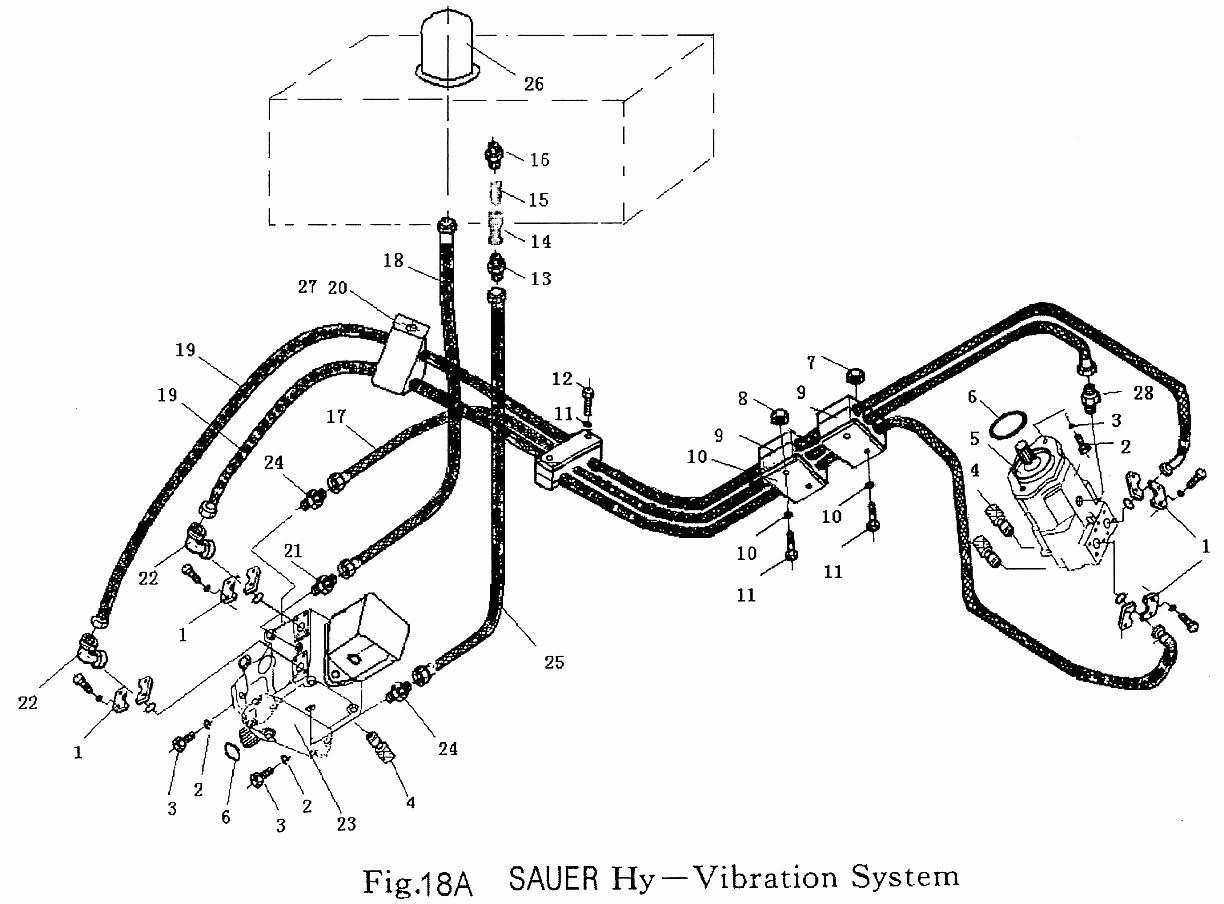

Вибрационная система/SAUER Hy-Vibration System

← Эксцентрический вал/Eccentric Shaft Вибрационная система/REXTHOR Hy-Vibration System →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Flange

Каталожный номер:A3-5300

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:C0-0880

Комплект:8

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:B8-1045

Комплект:8

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:A2-0019

Комплект:3

Примечание:

№ на схеме:5

Наименование:Hydraulic motor

Каталожный номер:A1-0066

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:A5-2550

Комплект:2

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:C3-0100

Комплект:2

Примечание:

№ на схеме:8

Наименование:Strip

Каталожный номер:B2-1793

Комплект:10

Примечание:

№ на схеме:9

Наименование:Hose clamp

Каталожный номер:2B2121

Комплект:3

Примечание:

№ на схеме:10

Наименование:Plate

Каталожный номер:2B2130

Комплект:3

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:C4-3220

Комплект:6

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:C0-3700

Комплект:6

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:A3-1909

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:A2-0038

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:A2-0036

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:A3-1900

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rubber connector

Каталожный номер:A3-5410

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rubber connector

Каталожный номер:A3-5411

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rubber connector

Каталожный номер:A3-

Комплект:2

Примечание:

№ на схеме:20

Наименование:Rubber mat

Каталожный номер:B2-1520

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:A3-5001

Комплект:2

Примечание:

№ на схеме:22

Наименование:Flange

Каталожный номер:A3-5174

Комплект:2

Примечание:

№ на схеме:23

Наименование:Vibratory pump

Каталожный номер:Al-0043

Комплект:1

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:A3-5007

Комплект:2

Примечание:

№ на схеме:25

Наименование:Rubber connector

Каталожный номер:A3-

Комплект:1

Примечание:

№ на схеме:26

Наименование:Oil Filter

Каталожный номер:A2-0101

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clamp

Каталожный номер:B2-1793

Комплект:10

Примечание:

№ на схеме:28

Наименование:Connector

Каталожный номер:A3-5005

Комплект:1

Примечание:
