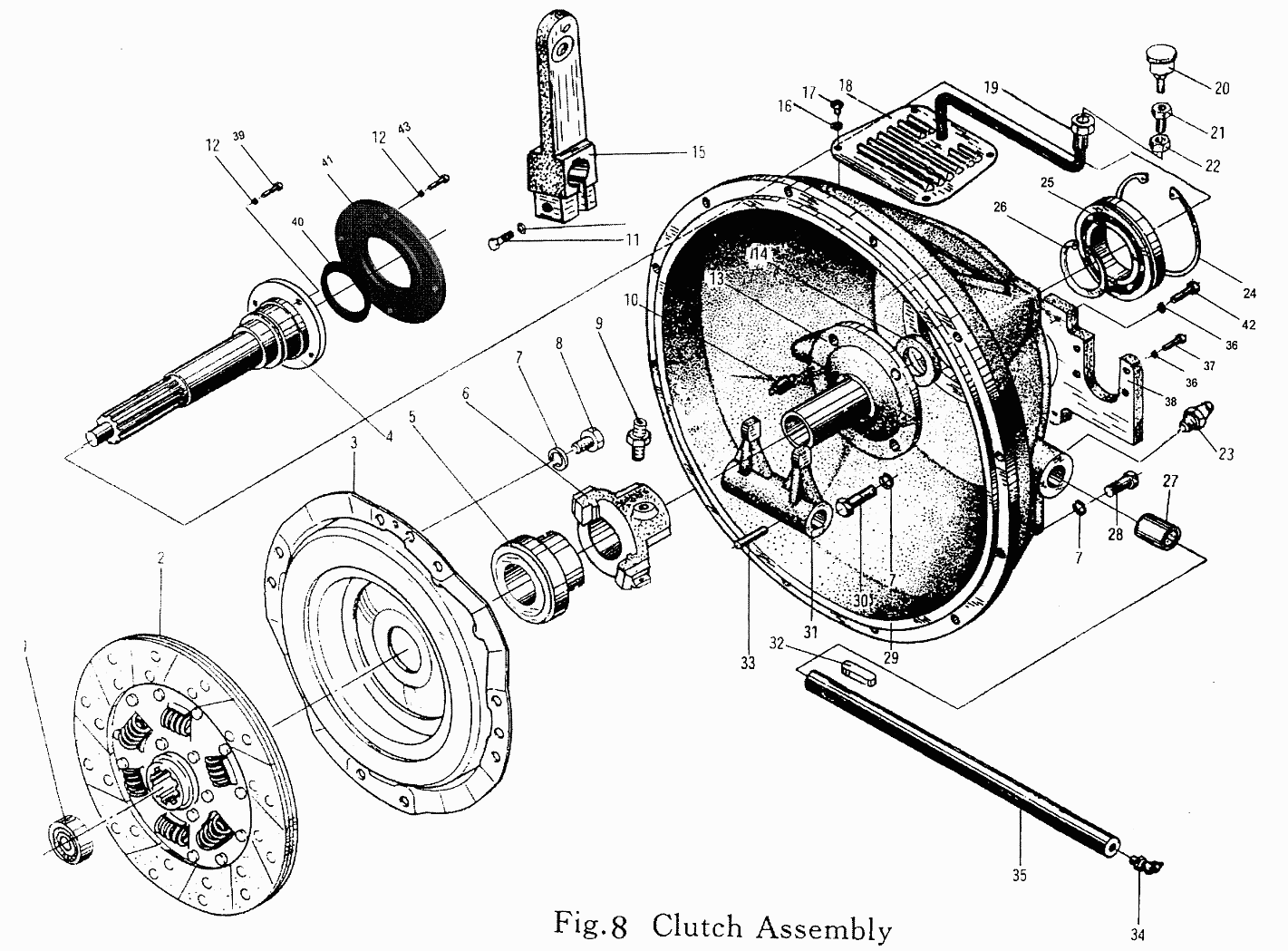

Сцепление/Clutch Assembly

← Радиатор и водяные трубопроводы/Radiator and Water Pipe Коробка передач/Gear Box and Fittings →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bearing

Каталожный номер:C9-2140

Комплект:1

Примечание:

№ на схеме:2

Наименование:Driven disc assembly

Каталожный номер:A6-3027

Комплект:1

Примечание:

№ на схеме:3

Наименование:Driven disc assembly

Каталожный номер:A6-3058

Комплект:1

Примечание:

№ на схеме:4

Наименование:Shaft

Каталожный номер:39E110

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bearing

Каталожный номер:C9-2785

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sleeve

Каталожный номер:34H266

Комплект:1

Примечание:

№ на схеме:7

Наименование:Spring washer

Каталожный номер:C4-3220

Комплект:28

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:C0-3600

Комплект:12

Примечание:

№ на схеме:9

Наименование:Pipe connector

Каталожный номер:A3-1732

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spring

Каталожный номер:180970

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:C0-2431

Комплект:1

Примечание:

№ на схеме:12

Наименование:Spring washer

Каталожный номер:C4-3200

Комплект:9

Примечание:

№ на схеме:13

Наименование:Shaft holder

Каталожный номер:34H268

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seal ring

Каталожный номер:180900

Комплект:1

Примечание:

№ на схеме:15

Наименование:Rocker arm

Каталожный номер:34H270

Комплект:1

Примечание:

№ на схеме:16

Наименование:Spring washer

Каталожный номер:C4-3180

Комплект:4

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:C2-5870

Комплект:4

Примечание:

№ на схеме:18

Наименование:Sight cover

Каталожный номер:34H262

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pipe connector

Каталожный номер:A4-0272

Комплект:1

Примечание:

№ на схеме:20

Наименование:Oil cup

Каталожный номер:A5-3100

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:083710

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:C3-1120

Комплект:1

Примечание:

№ на схеме:23

Наименование:Oil cup

Каталожный номер:A5-3110

Комплект:2

Примечание:

№ на схеме:24

Наименование:Snap ring

Каталожный номер:C4-3060

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bearing

Каталожный номер:C9-2140

Комплект:1

Примечание:

№ на схеме:26

Наименование:Snap ring

Каталожный номер:C4-2920

Комплект:1

Примечание:

№ на схеме:27

Наименование:Sleeve

Каталожный номер:153770

Комплект:4

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:C0-0125

Комплект:12

Примечание:

№ на схеме:29

Наименование:Casing

Каталожный номер:39E109

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:C0-3380

Комплект:4

Примечание:

№ на схеме:31

Наименование:Shift fork

Каталожный номер:34H275

Комплект:1

Примечание:

№ на схеме:32

Наименование:Key

Каталожный номер:C7-0420

Комплект:1

Примечание:

№ на схеме:33

Наименование:Pin

Каталожный номер:C6-1160

Комплект:2

Примечание:

№ на схеме:34

Наименование:Oil cup

Каталожный номер:A5-3140

Комплект:2

Примечание:

№ на схеме:35

Наименование:Shift shaft

Каталожный номер:34H274

Комплект:1

Примечание:

№ на схеме:36

Наименование:Washer

Каталожный номер:C4-3320

Комплект:4

Примечание:

№ на схеме:37

Наименование:Bolt

Каталожный номер:C0-4460

Комплект:4

Примечание:

№ на схеме:38

Наименование:Bolt

Каталожный номер:C0-0660

Комплект:4

Примечание:

№ на схеме:39

Наименование:Bolt

Каталожный номер:301560

Комплект:4

Примечание:

№ на схеме:40

Наименование:Seal

Каталожный номер:39E111

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bearing Cover

Каталожный номер:39E112

Комплект:1

Примечание:

№ на схеме:42

Наименование:Washer

Каталожный номер:C4-3240

Комплект:4

Примечание:

№ на схеме:43

Наименование:Bolt

Каталожный номер:C0-0360

Комплект:4

Примечание:
