Hy-support system 2CW150

Hy-support system 2CW150

← Hy-brake system 2CW375 Electrical system 30020060 →

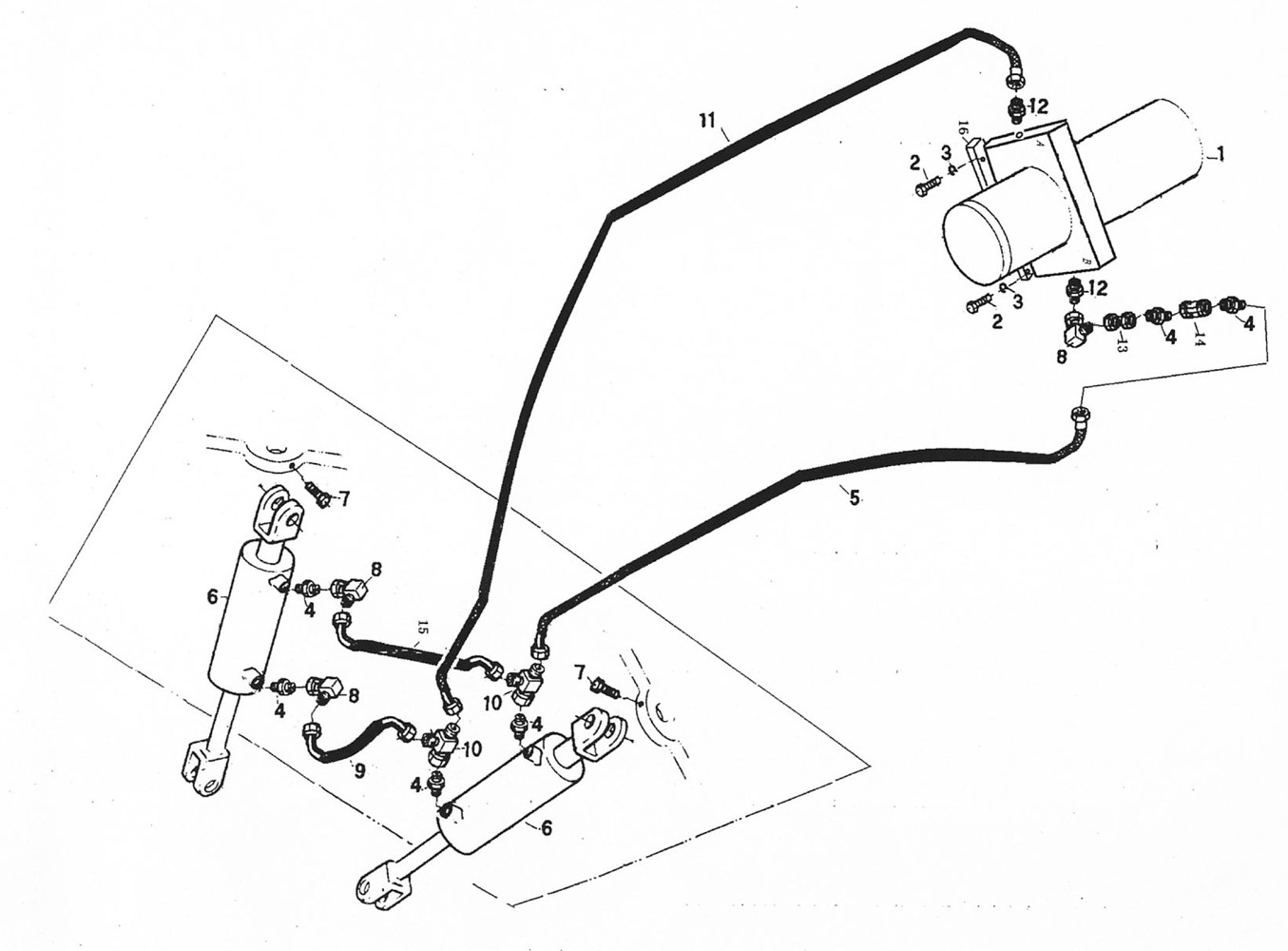

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Small Hy-station
Каталожный номер:DO-9037
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt M10x50
Каталожный номер:CO-0540
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer 10
Каталожный номер:C4-3220
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Adapter
Каталожный номер:A3-2400
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:A3-2972
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Support Cylinder
Каталожный номер:30021635
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Grease nipple 6
Каталожный номер:A5-3120
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Adapter
Каталожный номер:A3-2725
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose
Каталожный номер:A3-3038
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Adapter
Каталожный номер:A3-2497
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose
Каталожный номер:A3-3039
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Adapter
Каталожный номер:A3-7057
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Adapter
Каталожный номер:A3-2684
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Throttle
Каталожный номер:A1-4271
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose
Каталожный номер:A3-3037
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Plate
Каталожный номер:2CW151
Комплект:1
Примечание:
