Air system 2CW195

Air system 2CW195

← Fuel system 29С125 Exhaust system 2CW230 →

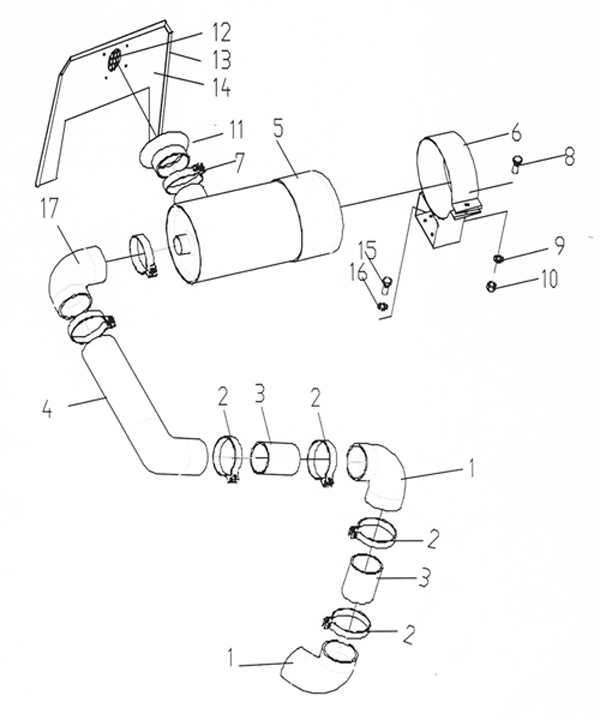

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rubber elbow
Каталожный номер:2CW221
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Clamp
Каталожный номер:B2-0642
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Wind pipe
Каталожный номер:29C109
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Wind pipe
Каталожный номер:29C110
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Air cleaner
Каталожный номер:A2-0150
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Mounting bracket
Каталожный номер:2CW225
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Clamp
Каталожный номер:B2-0642
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:CO-3640
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:C4-3840
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut
Каталожный номер:C3-0445
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pipe
Каталожный номер:2CW215
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Grid
Каталожный номер:2K0125
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Mounting plate
Каталожный номер:2CW205
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Rubber belt
Каталожный номер:B2-1061
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt
Каталожный номер:CO-4321
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:C4-3240
Комплект:2
Примечание:
