ЗАДНЯЯ РАМА 3В0075

ЗАДНЯЯ РАМА 3В0075

← ПЕРЕДНЯЯ РАМА 3В0055 ТЯГА РУЛЕВОГО МЕХАНИЗМА →

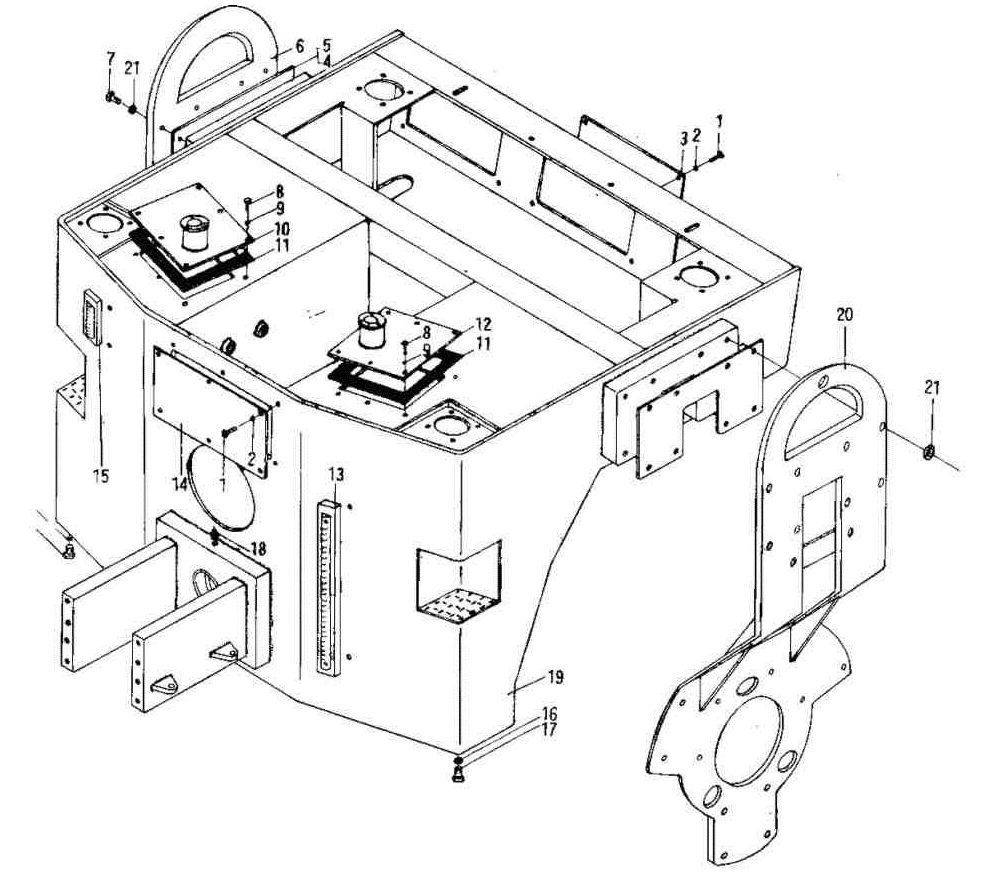

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Болт
Каталожный номер:C0-1940
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Шайба
Каталожный номер:C4-3180
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Крышка
Каталожный номер:3B0110
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Регулятор
Каталожный номер:3B0520
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Регулятор
Каталожный номер:3B0521
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Кронштейн
Каталожный номер:3B0490
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Болт
Каталожный номер:C0-5640
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Болт
Каталожный номер:C0-0320
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Шайба
Каталожный номер:C4-3220
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Крышка правого резервуара
Каталожный номер:3B0135
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Прокладка
Каталожный номер:3B0105
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Крышка левого резервуара
Каталожный номер:3B0100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Измеритель уровня
Каталожный номер:В1-0165
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Крышка
Каталожный номер:3B0115
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Измеритель уровня
Каталожный номер:В1-0185
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Уплотнение
Каталожный номер:A5-4240
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Заглушка
Каталожный номер:A5-3210
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Пресс-масленка (тавотница)
Каталожный номер:A5-3110
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Задняя рама
Каталожный номер:3B0075
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Кронштейн
Каталожный номер:3B1590
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Стопорная шайба
Каталожный номер:B8-1050
Комплект:16
Примечание:
