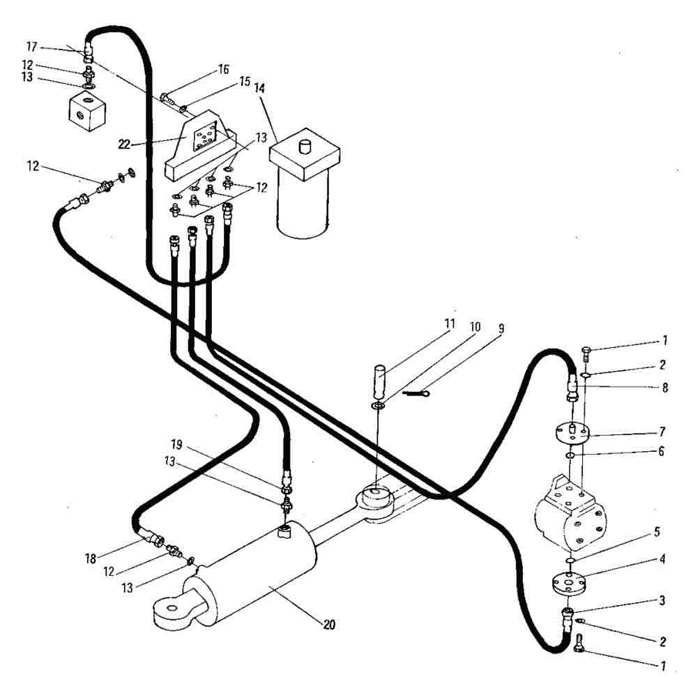

ГИДРАВЛИЧЕСКАЯ СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ 3В1095

← ГИДРАВЛИЧЕСКАЯ ВИБРАЦИОННАЯ СИСТЕМА 3В1090 ГИДРАВЛИЧЕСКАЯ ТОРМОЗНАЯ СИСТЕМА 3В1100 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт

Каталожный номер:C0-1940

Комплект:8

Примечание:

№ на схеме:2

Наименование:Шайба

Каталожный номер:C4-3180

Комплект:8

Примечание:

№ на схеме:3

Наименование:Шланг

Каталожный номер:A4-3356

Комплект:1

Примечание:

№ на схеме:4

Наименование:Адаптер

Каталожный номер:3B1310

Комплект:1

Примечание:

№ на схеме:5

Наименование:Кольцо

Каталожный номер:A5-1211

Комплект:1

Примечание:

№ на схеме:6

Наименование:Кольцо

Каталожный номер:A5-1150

Комплект:1

Примечание:

№ на схеме:7

Наименование:Адаптер

Каталожный номер:3B1305

Комплект:1

Примечание:

№ на схеме:8

Наименование:Шланг

Каталожный номер:A4-3357

Комплект:1

Примечание:

№ на схеме:9

Наименование:Шплинт

Каталожный номер:C6-4607

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шайба

Каталожный номер:C4-4114

Комплект:1

Примечание:

№ на схеме:11

Наименование:Вал

Каталожный номер:C6-3700

Комплект:1

Примечание:

№ на схеме:12

Наименование:Адаптер

Каталожный номер:A3-1735

Комплект:7

Примечание:

№ на схеме:13

Наименование:Уплотнение

Каталожный номер:A5-4180

Комплект:7

Примечание:

№ на схеме:14

Наименование:Блок рулевого управления

Каталожный номер:BZZ1-160

Комплект:1

Примечание:

№ на схеме:15

Наименование:Шайба

Каталожный номер:C4-3220

Комплект:4

Примечание:

№ на схеме:16

Наименование:Болт

Каталожный номер:C0-0320

Комплект:4

Примечание:

№ на схеме:17

Наименование:Шланг

Каталожный номер:A4-3353

Комплект:1

Примечание:

№ на схеме:18

Наименование:Шланг

Каталожный номер:A4-3354

Комплект:1

Примечание:

№ на схеме:19

Наименование:Шланг

Каталожный номер:A4-3355

Комплект:1

Примечание:

№ на схеме:20

Наименование:Цилиндр рулевого управления

Каталожный номер:3U1315

Комплект:1

Примечание:
