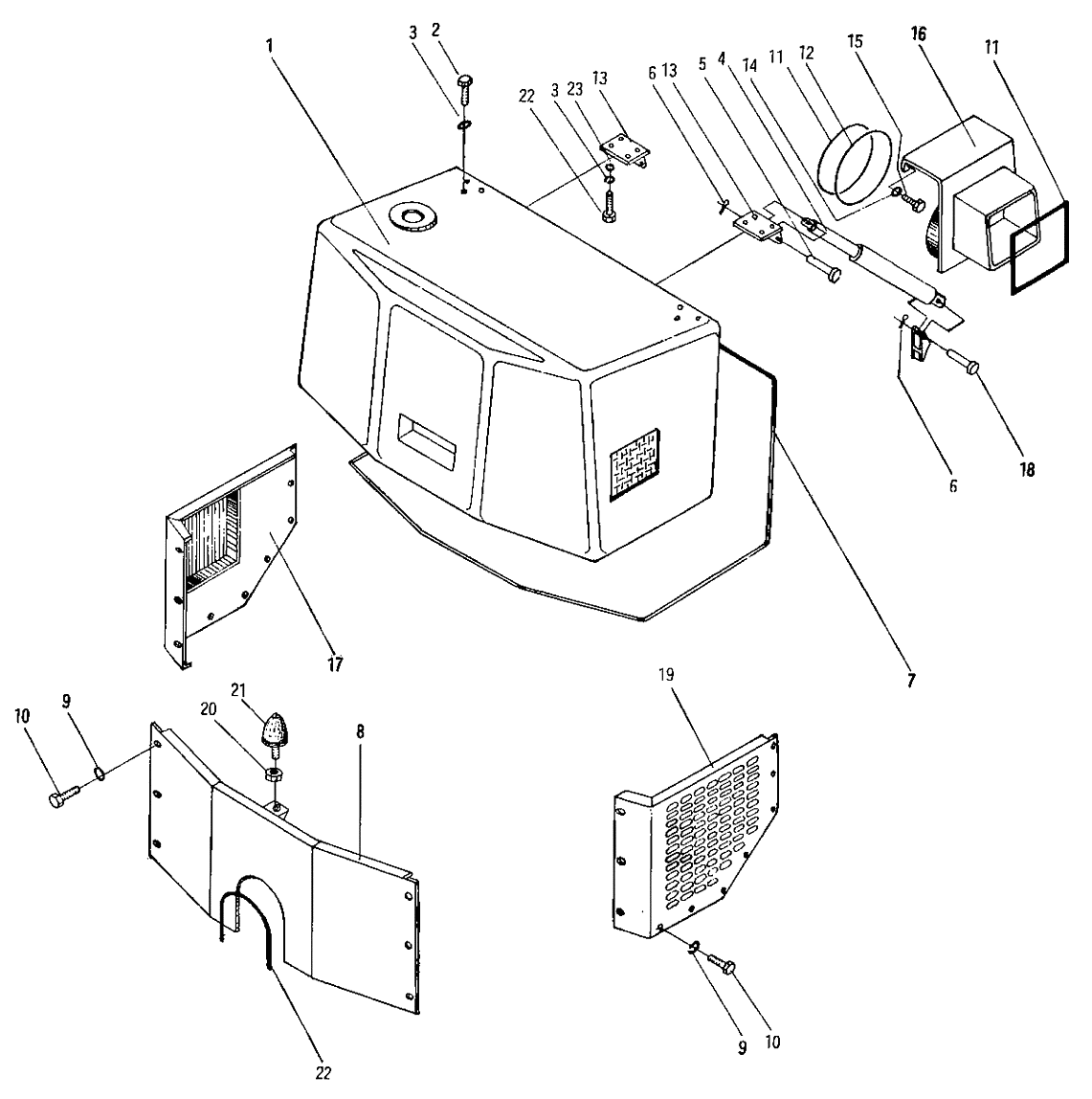

Верхняя секция 3В0025

← Платформа оператора 3В0045 Трос дроссельной заслонки / трос рычага направления движения 3В1380 / 3В1395 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Обшивка

Каталожный номер:3B1040

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт

Каталожный номер:C2-1720

Комплект:6

Примечание:

№ на схеме:3

Наименование:Шайба

Каталожный номер:C4-3180

Комплект:6

Примечание:

№ на схеме:4

Наименование:Газовая пружина

Каталожный номер:B3-0041

Комплект:2

Примечание:

№ на схеме:5

Наименование:Вал

Каталожный номер:C6-2920

Комплект:2

Примечание:

№ на схеме:6

Наименование:Штифт

Каталожный номер:C6-4290

Комплект:4

Примечание:

№ на схеме:7

Наименование:Кожух L = 3.5 м

Каталожный номер:B2-0971

Комплект:1

Примечание:

№ на схеме:8

Наименование:Средний кожух

Каталожный номер:3B1620

Комплект:1

Примечание:

№ на схеме:9

Наименование:Шайба

Каталожный номер:C4-3200

Комплект:20

Примечание:

№ на схеме:10

Наименование:Болт

Каталожный номер:C0-0140

Комплект:14

Примечание:

№ на схеме:11

Наименование:Кожух L=1 м

Каталожный номер:B2-0971

Комплект:2

Примечание:

№ на схеме:12

Наименование:Кожух L=1 м

Каталожный номер:B2-1061

Комплект:1

Примечание:

№ на схеме:13

Наименование:Кронштейн

Каталожный номер:3B0975

Комплект:2

Примечание:

№ на схеме:14

Наименование:Шайба

Каталожный номер:C4-3200

Комплект:2

Примечание:

№ на схеме:15

Наименование:Болт

Каталожный номер:C0-2420

Комплект:2

Примечание:

№ на схеме:16

Наименование:Крышка

Каталожный номер:3B1010

Комплект:1

Примечание:

№ на схеме:17

Наименование:Левый кожух

Каталожный номер:3B1060

Комплект:1

Примечание:

№ на схеме:18

Наименование:Вал

Каталожный номер:D0-1485

Комплект:2

Примечание:

№ на схеме:19

Наименование:Правый кожух

Каталожный номер:3B1070

Комплект:1

Примечание:

№ на схеме:20

Наименование:Гайка

Каталожный номер:C3-0060

Комплект:1

Примечание:

№ на схеме:21

Наименование:Буферная шайба

Каталожный номер:204365

Комплект:1

Примечание:

№ на схеме:22

Наименование:Болт

Каталожный номер:C0-1940

Комплект:8

Примечание:

№ на схеме:23

Наименование:Шайба

Каталожный номер:C4-3800

Комплект:12

Примечание:
