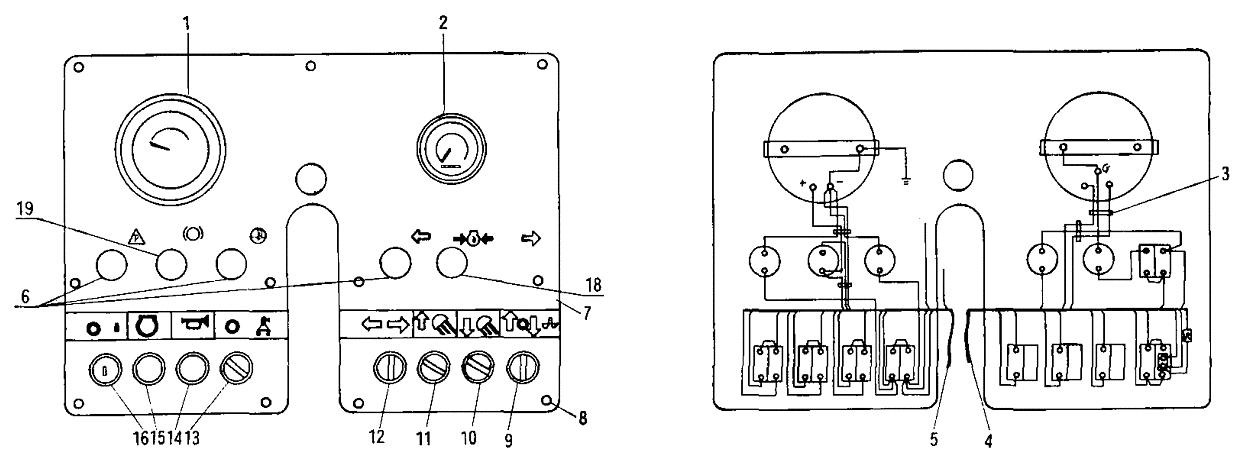

Приборная панель 3В1320

← Система управления направлением движения 3В1370 Система воздухозабора / система выхлопа отработанных газов 3В0760 / 3В0020 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Вольтметр

Каталожный номер:D0-4300

Комплект:1

Примечание:

№ на схеме:2

Наименование:Тахометр

Каталожный номер:A7-7180

Комплект:1

Примечание:

№ на схеме:3

Наименование:Кабельная стяжка

Каталожный номер:B2-1820

Комплект:15

Примечание:

№ на схеме:4

Наименование:Кабельный жгут

Каталожный номер:3B1350

Комплект:1

Примечание:

№ на схеме:5

Наименование:Кабельный жгут

Каталожный номер:3B1355

Комплект:1

Примечание:

№ на схеме:6

Наименование:Индикаторная лампа (зеленая)

Каталожный номер:E0-0028

Комплект:3

Примечание:

№ на схеме:7

Наименование:Панель приборов

Каталожный номер:3B1345

Комплект:1

Примечание:

№ на схеме:8

Наименование:Болт

Каталожный номер:C2-1660

Комплект:1

Примечание:

№ на схеме:9

Наименование:Переключатель

Каталожный номер:Tl-0868

Комплект:1

Примечание:

№ на схеме:10

Наименование:Переключатель

Каталожный номер:Tl-0868

Комплект:1

Примечание:

№ на схеме:11

Наименование:Переключатель

Каталожный номер:Tl-0868

Комплект:1

Примечание:

№ на схеме:12

Наименование:Переключатель указания поворота

Каталожный номер:E0-0005

Комплект:1

Примечание:

№ на схеме:13

Наименование:Переключатель

Каталожный номер:E0-0095

Комплект:1

Примечание:

№ на схеме:14

Наименование:Кнопка останова

Каталожный номер:Tl-0869

Комплект:1

Примечание:

№ на схеме:15

Наименование:Кнопка клаксона

Каталожный номер:Tl-0869

Комплект:1

Примечание:

№ на схеме:16

Наименование:Кнопка пуска

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:Индикаторная лампа (желтая)

Каталожный номер:E0-0030

Комплект:1

Примечание:

№ на схеме:19

Наименование:Индикаторная лампа (красная)

Каталожный номер:E0-0029

Комплект:1

Примечание:
