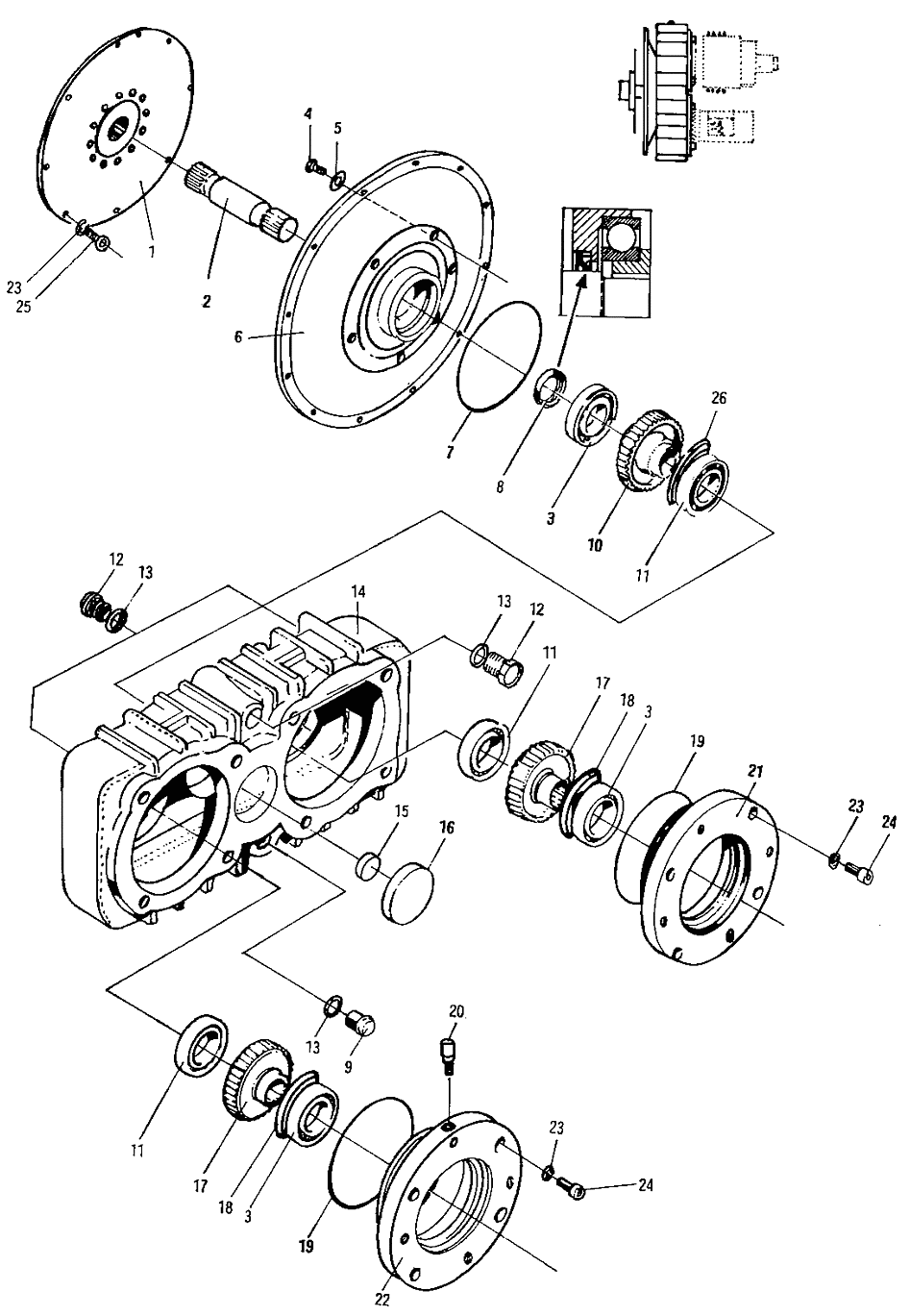

Коробка передач 3В0785

← Топливная система 3В0780 Гидравлическая двигательная установка 3В1085 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ведущий диск

Каталожный номер:3B0945

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шлицевой вал

Каталожный номер:3B0950

Комплект:1

Примечание:

№ на схеме:3

Наименование:Подшипник

Каталожный номер:C9-1470

Комплект:3

Примечание:

№ на схеме:4

Наименование:Болт

Каталожный номер:C0-0720

Комплект:6

Примечание:

№ на схеме:5

Наименование:Шайба

Каталожный номер:C4-3240

Комплект:6

Примечание:

№ на схеме:6

Наименование:Крышка маховика

Каталожный номер:3B0940

Комплект:1

Примечание:

№ на схеме:7

Наименование:Кольцо

Каталожный номер:A5-1600

Комплект:1

Примечание:

№ на схеме:8

Наименование:Уплотнение

Каталожный номер:A5-3440

Комплект:1

Примечание:

№ на схеме:9

Наименование:Заглушка

Каталожный номер:3B0951

Комплект:3

Примечание:

№ на схеме:10

Наименование:Ведущее зубчатое колесо

Каталожный номер:3B0915

Комплект:1

Примечание:

№ на схеме:11

Наименование:Подшипник

Каталожный номер:C9-1445

Комплект:3

Примечание:

№ на схеме:12

Наименование:Заглушка

Каталожный номер:204230

Комплект:1

Примечание:

№ на схеме:13

Наименование:Уплотнение o20

Каталожный номер:A5-4190

Комплект:4

Примечание:

№ на схеме:14

Наименование:Коробка передач

Каталожный номер:3B0935

Комплект:1

Примечание:

№ на схеме:15

Наименование:Заглушка

Каталожный номер:3B0920

Комплект:1

Примечание:

№ на схеме:16

Наименование:Крышка

Каталожный номер:3B0905

Комплект:1

Примечание:

№ на схеме:17

Наименование:Подшипник

Каталожный номер:3B0900

Комплект:2

Примечание:

№ на схеме:18

Наименование:Регулировочная шайба

Каталожный номер:3B0930

Комплект:2

Примечание:

№ на схеме:19

Наименование:Кольцо

Каталожный номер:A5-1560

Комплект:2

Примечание:

№ на схеме:20

Наименование:Заглушка фильтра

Каталожный номер:B8-3050

Комплект:1

Примечание:

№ на схеме:21

Наименование:Гнездо подшипника

Каталожный номер:3B0895

Комплект:1

Примечание:

№ на схеме:22

Наименование:Гнездо подшипника

Каталожный номер:3B0925

Комплект:1

Примечание:

№ на схеме:23

Наименование:Шайба

Каталожный номер:C4-3220

Комплект:16

Примечание:

№ на схеме:24

Наименование:Винт

Каталожный номер:C2-3680

Комплект:8

Примечание:

№ на схеме:25

Наименование:Болт

Каталожный номер:C0-0300

Комплект:8

Примечание:

№ на схеме:26

Наименование:Регулятор

Каталожный номер:3B0910

Комплект:1

Примечание:
