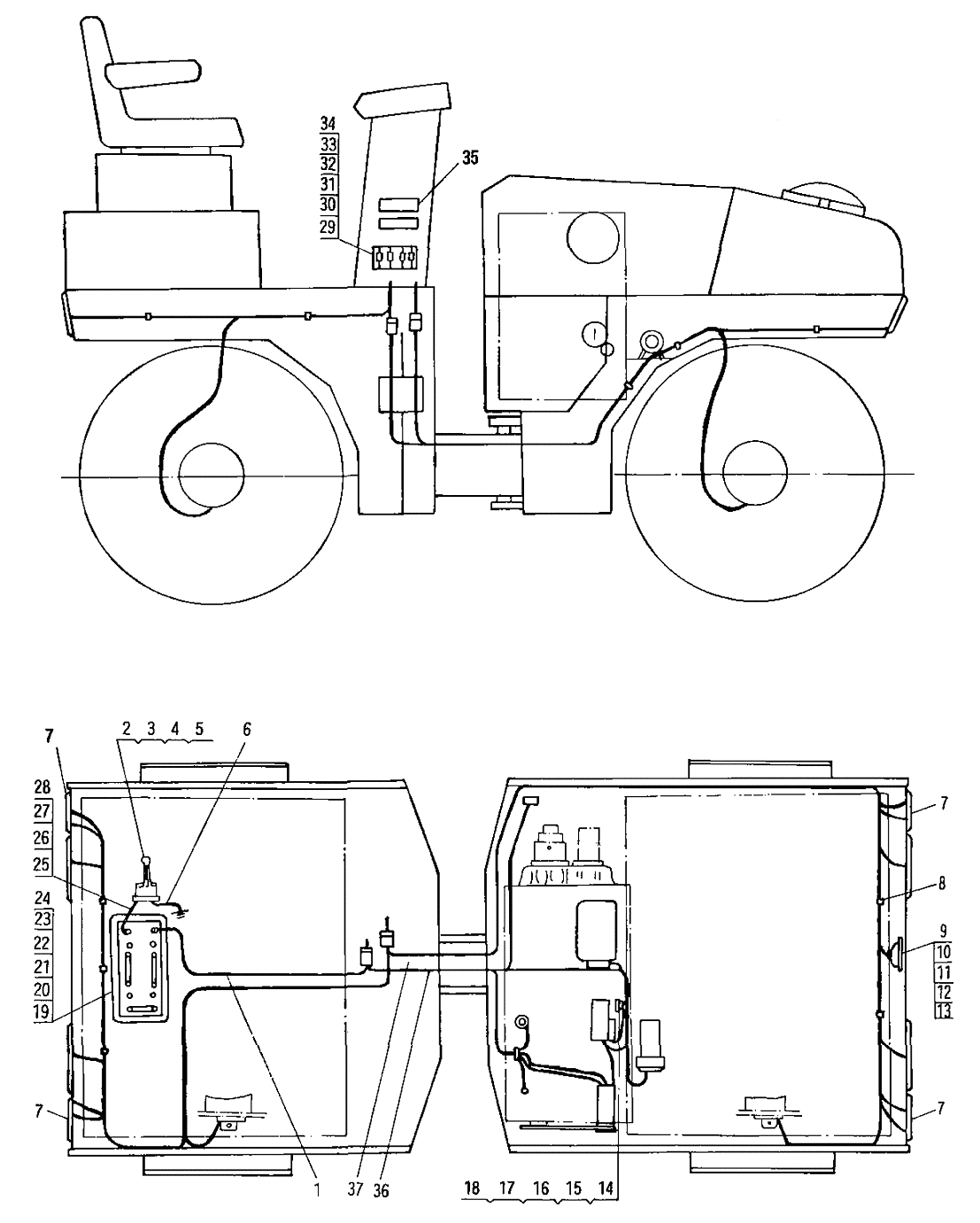

Электрическая система 3В0055

← Трос дроссельной заслонки / трос рычага направления движения 3В1380 / 3В1395 Органы управления и контроля 3В1375 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Кабель

Каталожный номер:A7-8522

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт

Каталожный номер:C0-2540

Комплект:2

Примечание:

№ на схеме:3

Наименование:Гайка

Каталожный номер:C3-0060

Комплект:5

Примечание:

№ на схеме:4

Наименование:Шайба

Каталожный номер:C4-3200

Комплект:5

Примечание:

№ на схеме:5

Наименование:Выключатель

Каталожный номер:A7-4310

Комплект:1

Примечание:

№ на схеме:6

Наименование:Заземляющий кабель

Каталожный номер:A7-8521

Комплект:1

Примечание:

№ на схеме:7

Наименование:Фонарь

Каталожный номер:D0-3190

Комплект:4

Примечание:

№ на схеме:8

Наименование:Кабельная стяжка

Каталожный номер:B2-1820

Комплект:30

Примечание:

№ на схеме:9

Наименование:Кронштейн

Каталожный номер:201595

Комплект:1

Примечание:

№ на схеме:10

Наименование:Клаксон

Каталожный номер:A7-6070

Комплект:1

Примечание:

№ на схеме:11

Наименование:Болт

Каталожный номер:C0-0180

Комплект:1

Примечание:

№ на схеме:12

Наименование:Разъем

Каталожный номер:A7-1140

Комплект:4

Примечание:

№ на схеме:13

Наименование:Разъем

Каталожный номер:A7-1130

Комплект:1

Примечание:

№ на схеме:14

Наименование:Болт

Каталожный номер:C2-0680

Комплект:4

Примечание:

№ на схеме:15

Наименование:Гайка

Каталожный номер:C3-0275

Комплект:20

Примечание:

№ на схеме:16

Наименование:Шайба

Каталожный номер:C4-3150

Комплект:20

Примечание:

№ на схеме:17

Наименование:Пусковое реле

Каталожный номер:A7-5100

Комплект:1

Примечание:

№ на схеме:18

Наименование:Рама

Каталожный номер:404780

Комплект:1

Примечание:

№ на схеме:19

Наименование:Батарея

Каталожный номер:A7-7112

Комплект:1

Примечание:

№ на схеме:20

Наименование:Резиновый лист

Каталожный номер:3B1325

Комплект:1

Примечание:

№ на схеме:21

Наименование:Болт

Каталожный номер:404770

Комплект:2

Примечание:

№ на схеме:22

Наименование:Кронштейн батареи

Каталожный номер:3B1330

Комплект:1

Примечание:

№ на схеме:23

Наименование:Фиксатор провода

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:24

Наименование:Разъем

Каталожный номер:A7-1400

Комплект:6

Примечание:

№ на схеме:25

Наименование:Болт

Каталожный номер:C0-0320

Комплект:2

Примечание:

№ на схеме:26

Наименование:Гайка

Каталожный номер:C3-0100

Комплект:2

Примечание:

№ на схеме:27

Наименование:Шайба

Каталожный номер:C4-3220

Комплект:2

Примечание:

№ на схеме:28

Наименование:Кабель

Каталожный номер:A7-8521

Комплект:1

Примечание:

№ на схеме:29

Наименование:Реле

Каталожный номер:A7-5020

Комплект:1

Примечание:

№ на схеме:30

Наименование:Реле

Каталожный номер:A7-6110

Комплект:1

Примечание:

№ на схеме:31

Наименование:Болт

Каталожный номер:C0-0860

Комплект:4

Примечание:

№ на схеме:32

Наименование:Рама

Каталожный номер:404860

Комплект:1

Примечание:

№ на схеме:33

Наименование:Болт

Каталожный номер:C0-1940

Комплект:2

Примечание:

№ на схеме:34

Наименование:Шайба

Каталожный номер:C4-3180

Комплект:2

Примечание:

№ на схеме:35

Наименование:Блок предохранителей

Каталожный номер:A7-6020

Комплект:2

Примечание:

№ на схеме:36

Наименование:Жгут проводов

Каталожный номер:3B1335

Комплект:1

Примечание:

№ на схеме:37

Наименование:Провода осветительных приборов

Каталожный номер:3131340

Комплект:1

Примечание:
