Барабан 3В0010

Барабан 3В0010

← Тяга рулевого механизма Скребок 3В0015 →

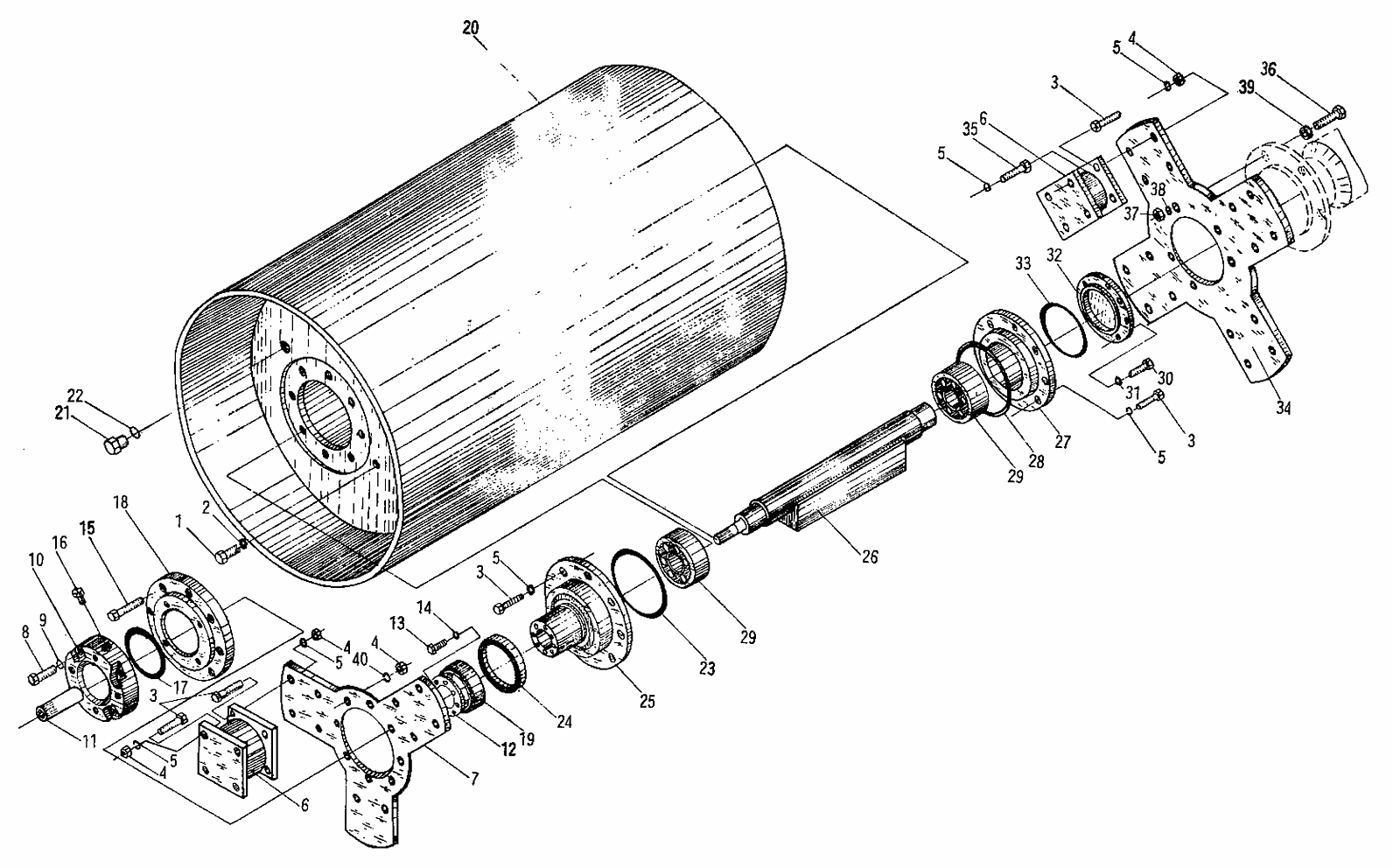

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Болт
Каталожный номер:402150
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Размещение
Каталожный номер:A5-4140
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Болт
Каталожный номер:C0-1720
Комплект:56
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Гайка
Каталожный номер:C3-2980
Комплект:58
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Шайба
Каталожный номер:B8-1040
Комплект:72
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Амортизатор
Каталожный номер:B8-0852
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Установка пластины
Каталожный номер:3B0470
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Болт
Каталожный номер:C0-0440
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Шайба
Каталожный номер:C4-3220
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Переходная муфта
Каталожный номер:3B0475
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Шлицевая муфта
Каталожный номер:3B0480
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Крышка подшипника
Каталожный номер:3B0485
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Болт
Каталожный номер:C2-3300
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Шайба
Каталожный номер:C4-3180
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Болт
Каталожный номер:C0-0820
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Сапун
Каталожный номер:B8-3050
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Кольцо
Каталожный номер:A5-1575
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Гнездо подшипника
Каталожный номер:3B0495
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Подшипник
Каталожный номер:C9-2745
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Барабан
Каталожный номер:3B0500
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Магнитная заглушка
Каталожный номер:202585
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Уплотнение
Каталожный номер:A5-4230
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Кольцо
Каталожный номер:A5—1710
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Уплотнение
Каталожный номер:A5-3589
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Гнездо подшипника
Каталожный номер:3B0505
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Эксцентричный вал
Каталожный номер:3B0510
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Гнездо подшипника
Каталожный номер:3B0515
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Кольцо
Каталожный номер:A5-1720
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Подшипник
Каталожный номер:C9-2175
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Болт
Каталожный номер:C0-0180
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Шайба
Каталожный номер:C4-3200
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Крышка
Каталожный номер:3B1605
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Кольцо
Каталожный номер:A5-1600
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Приводной диск
Каталожный номер:3B1610
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Болт
Каталожный номер:C0-0620
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Болт
Каталожный номер:CРѕ-5140
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Гайка
Каталожный номер:C3-3020
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Шайба
Каталожный номер:C4-3260
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Ремень безопасности
Каталожный номер:3B1615
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Шайба
Каталожный номер:C4-3240
Комплект:8
Примечание:
