Воздухоочиститель

← Система питания II Воздухоочиститель →

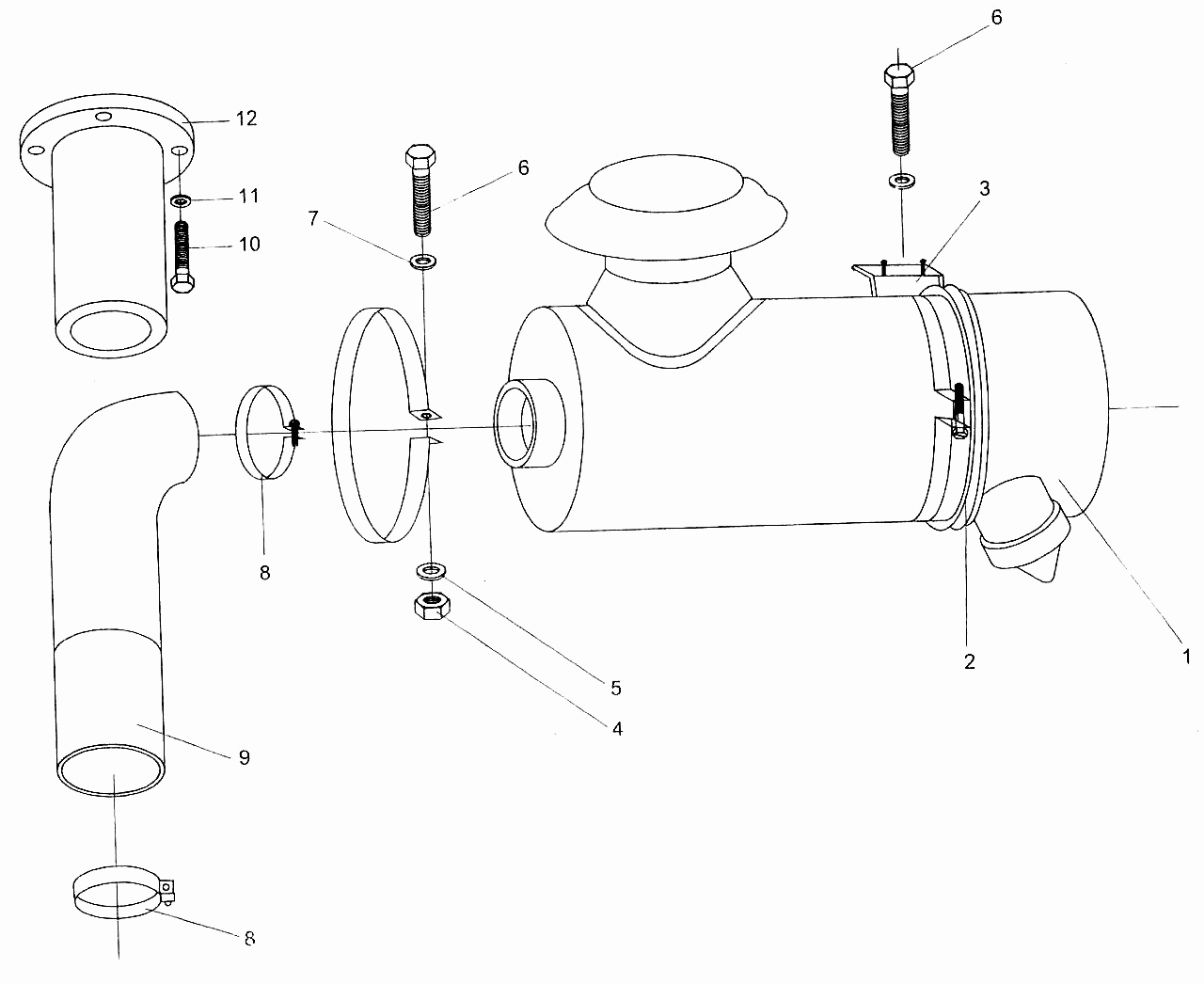

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Воздушный фильтр

Каталожный номер:KW1833A2

Комплект:1

Примечание:

№ на схеме:2

Наименование:Зажим

Каталожный номер:ZL20A/04-20

Комплект:2

Примечание:

№ на схеме:3

Наименование:Опора

Каталожный номер:WZ25.04-20

Комплект:2

Примечание:

№ на схеме:4

Наименование:Гайка М10 GB6170-86

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:5

Наименование:Шайба 10 GB93-87

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:6

Наименование:Болт М10х30 GB5783-86

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:7

Наименование:Шайба 10 GB97.1-85

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:8

Наименование:Зажим d70

Каталожный номер:ZBJ5001-87

Комплект:2

Примечание:

№ на схеме:9

Наименование:Шланг

Каталожный номер:65*75*700

Комплект:1

Примечание:

№ на схеме:10

Наименование:Болт М8х25 GB5783-86

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:11

Наименование:Шайба 8 GB93-87

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:12

Наименование:Патрубок

Каталожный номер:WZ25.1.5

Комплект:1

Примечание:
