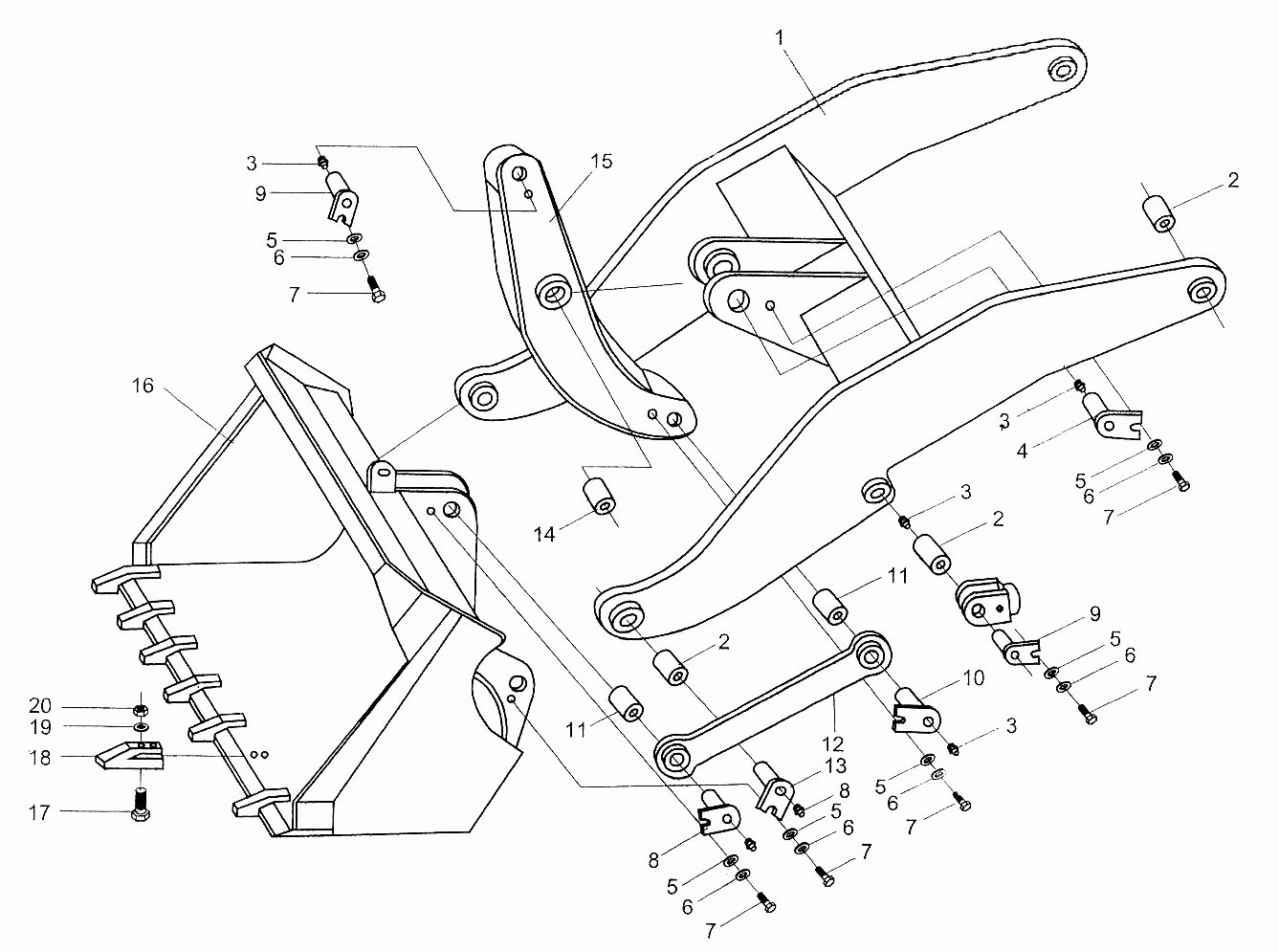

Погрузочное оборудование

← Капот Система питания I →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Стрела ковша

Каталожный номер:ZL20Рђ.14.3

Комплект:1

Примечание:

№ на схеме:2

Наименование:Втулка

Каталожный номер:ZL20Рђ.14-5

Комплект:6

Примечание:

№ на схеме:3

Наименование:Масленка GB1152-89

Каталожный номер:

Комплект:8

Примечание:

№ на схеме:4

Наименование:Штифт поворотного рукава

Каталожный номер:ZL20Рђ.14.6

Комплект:1

Примечание:

№ на схеме:5

Наименование:Прокладка

Каталожный номер:ZL20Рђ.02.01-3

Комплект:8

Примечание:

№ на схеме:6

Наименование:Шайба 12 GB93-87

Каталожный номер:

Комплект:8

Примечание:

№ на схеме:7

Наименование:Болт М12х25 GB5781-86

Каталожный номер:

Комплект:8

Примечание:

№ на схеме:8

Наименование:Штифт тяговой штанги

Каталожный номер:ZL20Рђ.14.5

Комплект:1

Примечание:

№ на схеме:9

Наименование:Штифт

Каталожный номер:ZL20Рђ.14.9

Комплект:3

Примечание:

№ на схеме:10

Наименование:Штифт

Каталожный номер:ZL20Рђ.14.7

Комплект:1

Примечание:

№ на схеме:11

Наименование:Втулка

Каталожный номер:ZL20Рђ.14.-3

Комплект:2

Примечание:

№ на схеме:12

Наименование:Тяговая штанга

Каталожный номер:ZL20Рђ.14.2

Комплект:1

Примечание:

№ на схеме:13

Наименование:Штифт стрелы ковша

Каталожный номер:ZL20Рђ.14.8

Комплект:2

Примечание:

№ на схеме:14

Наименование:Втулка

Каталожный номер:ZL20Рђ.14-4

Комплект:1

Примечание:

№ на схеме:15

Наименование:Поворотный рукав

Каталожный номер:ZL20Рђ.14.4

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ковш

Каталожный номер:ZL20Рђ.14.1

Комплект:1

Примечание:

№ на схеме:17

Наименование:Болт

Каталожный номер:ZL20Рђ.14-2

Комплект:12

Примечание:

№ на схеме:18

Наименование:Зуб ковша

Каталожный номер:ZL20Рђ.14-1

Комплект:6

Примечание:

№ на схеме:19

Наименование:Шайба 20 GB859-87

Каталожный номер:

Комплект:12

Примечание:

№ на схеме:20

Наименование:Гайка М20 GB41-86

Каталожный номер:

Комплект:12

Примечание:
