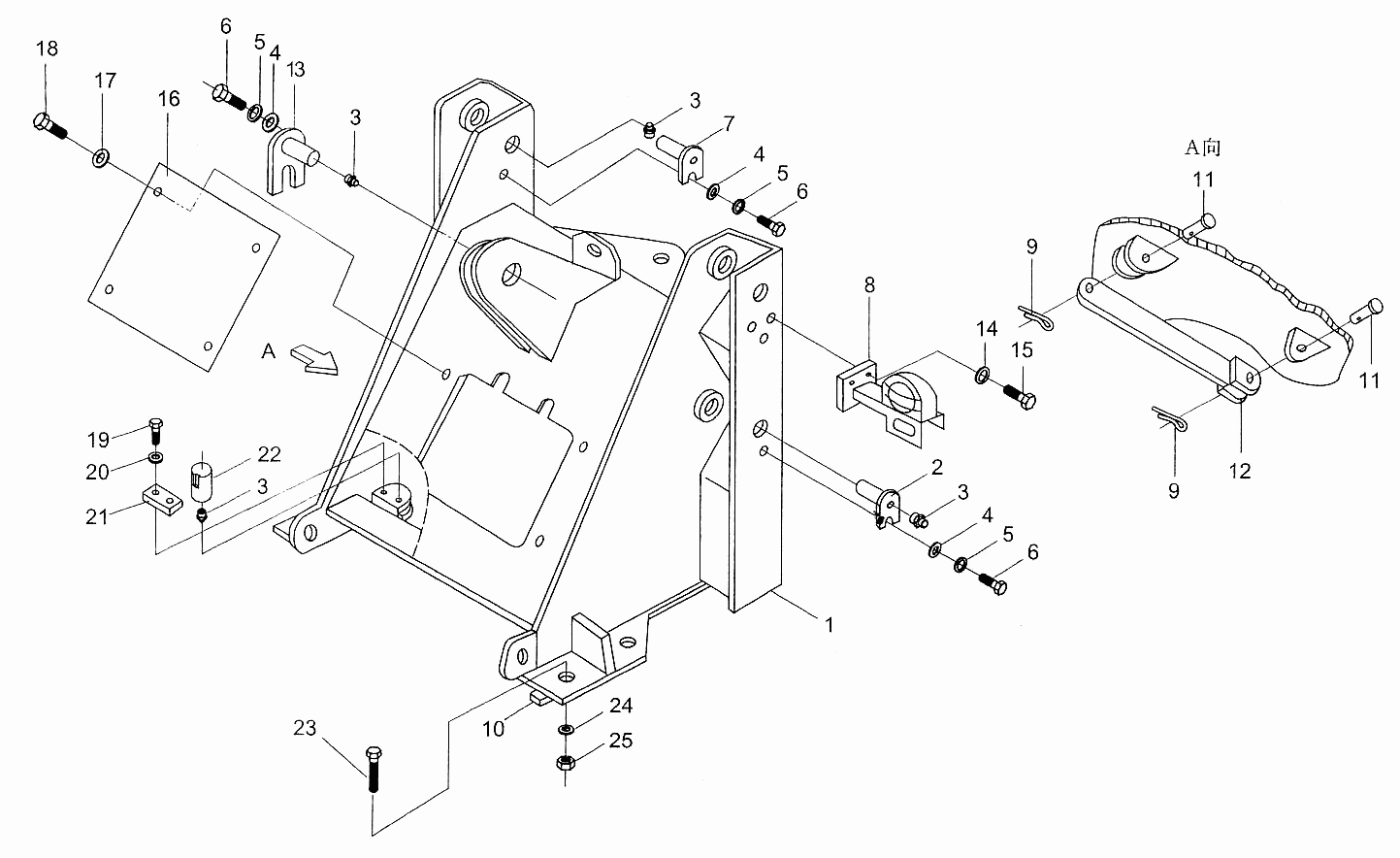

Передняя рама

← Задняя рама Колесо →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Передняя рама

Каталожный номер:ZL20Рђ.02.04

Комплект:1

Примечание:

№ на схеме:2

Наименование:Штифт цилиндра стрелы ковша

Каталожный номер:ZL20Рђ.14.08

Комплект:2

Примечание:

№ на схеме:3

Наименование:Масляный конденсатор прокладка GB1152-79

Каталожный номер:

Комплект:7

Примечание:

№ на схеме:4

Наименование:Шайба 12

Каталожный номер:ZL20Рђ.02.01-3

Комплект:5

Примечание:

№ на схеме:5

Наименование:Шайба пружинная 12 GB93-87

Каталожный номер:

Комплект:5

Примечание:

№ на схеме:6

Наименование:Болт М12х20 GB5781-86

Каталожный номер:

Комплект:5

Примечание:

№ на схеме:7

Наименование:Штифт стрелы ковша

Каталожный номер:ZL20Рђ.02.01

Комплект:2

Примечание:

№ на схеме:8

Наименование:Опора передней лампы

Каталожный номер:ZL20Рђ.11.05.2

Комплект:1

Примечание:

№ на схеме:9

Наименование:Разводной штифт 5х60 GB91-86

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:10

Наименование:Защитный блок

Каталожный номер:ZL20Рђ.02.-13

Комплект:4

Примечание:

№ на схеме:11

Наименование:Шатун

Каталожный номер:ZL20Рђ.02.4

Комплект:2

Примечание:

№ на схеме:12

Наименование:Штифт тяговой штанги

Каталожный номер:ZL20Рђ.02-6

Комплект:1

Примечание:

№ на схеме:13

Наименование:Палец рулевого цилиндра

Каталожный номер:ZL20Рђ.02.02

Комплект:1

Примечание:

№ на схеме:14

Наименование:Шайба 14 GB93-87

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:15

Наименование:Болт М14х30 GB5781-86

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:16

Наименование:Передняя накладка

Каталожный номер:ZL20Рђ.01-8

Комплект:1

Примечание:

№ на схеме:17

Наименование:Шайба 8 GB93-87

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:18

Наименование:Болт М8х20 GB5781-86

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:19

Наименование:Болт М8х20 GB5781-86

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:20

Наименование:Шайба 8 GB93-87

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:21

Наименование:Крепежная пластина

Каталожный номер:ZL20Рђ.02.06-1

Комплект:2

Примечание:

№ на схеме:22

Наименование:Штифт рулевого цилиндра

Каталожный номер:ZL20Рђ.02.06-2

Комплект:2

Примечание:

№ на схеме:23

Наименование:Болт М24х240

Каталожный номер:ZL20Рђ.02-1

Комплект:4

Примечание:

№ на схеме:24

Наименование:Шайба 24 GB93-87

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:25

Наименование:Гайка М24

Каталожный номер:ZL20Рђ.02-2

Комплект:4

Примечание:
