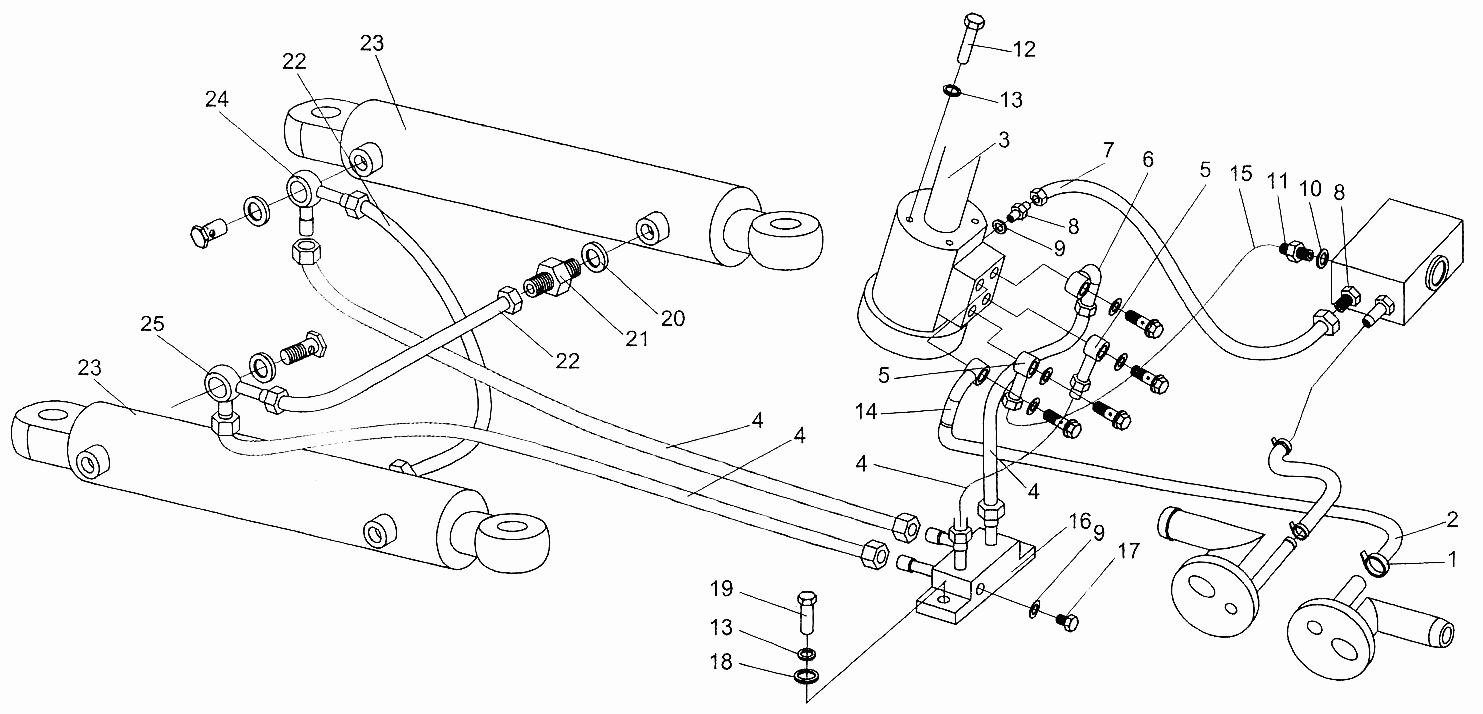

Гидросистема рулевого управления

← Гидросистема рабочего оборудования II Гидросистема рабочего оборудования →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Зажим

Каталожный номер:ZBJ15001-87

Комплект:2

Примечание:

№ на схеме:2

Наименование:Обратный трубопровод

Каталожный номер:ZL20Рђ.13-4

Комплект:1

Примечание:

№ на схеме:3

Наименование:Блок управления

Каталожный номер:BZZ5-320/FK

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шланг

Каталожный номер:WZ30.9.2.2Рђ

Комплект:4

Примечание:

№ на схеме:5

Наименование:Маслопровод РВ

Каталожный номер:ZL20Рђ.13.10

Комплект:2

Примечание:

№ на схеме:6

Наименование:Маслопровод А

Каталожный номер:ZL20Рђ.13.11

Комплект:1

Примечание:

№ на схеме:7

Наименование:Шланг 8II-850

Каталожный номер:WZ30.9.2.4Рђ

Комплект:1

Примечание:

№ на схеме:8

Наименование:Крепление блока управления главным клапаном

Каталожный номер:ZL20Рђ.16-12

Комплект:1

Примечание:

№ на схеме:9

Наименование:Комбинированная шайба 12 JВ982-77

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:10

Наименование:Комбинированная шайба 22 JВ982-77

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:11

Наименование:Соединительная втулка

Каталожный номер:ZL20Рђ.16-11

Комплект:1

Примечание:

№ на схеме:12

Наименование:Болт М10х25 GB5783-86

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:13

Наименование:Шайба 10 GB93-87

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:14

Наименование:Маслопровод Т

Каталожный номер:ZL20Рђ.13.9

Комплект:1

Примечание:

№ на схеме:15

Наименование:Шланг 13II-850

Каталожный номер:WZ30.9.2.5

Комплект:1

Примечание:

№ на схеме:16

Наименование:Соединительный блок

Каталожный номер:WZ30.9.2.1.1

Комплект:1

Примечание:

№ на схеме:17

Наименование:Штепсель

Каталожный номер:WZ30.9.2.1-2

Комплект:1

Примечание:

№ на схеме:18

Наименование:Шайба 10 GB95-85

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:19

Наименование:Болт М10х30 GB5781-86

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:20

Наименование:Комбинированная шайба 18 JВ982-77

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:21

Наименование:Соединительная втулка

Каталожный номер:ZL20Рђ.13.1

Комплект:2

Примечание:

№ на схеме:22

Наименование:Шланг 13II-600

Каталожный номер:WZ30.9.2.3

Комплект:2

Примечание:

№ на схеме:23

Наименование:Рулевой гидроцилиндр

Каталожный номер:ZL20-ZX-00

Комплект:2

Примечание:

№ на схеме:24

Наименование:Труба с Т-образным сочленением

Каталожный номер:ZL20Рђ.13.2Р°

Комплект:1

Примечание:

№ на схеме:25

Наименование:Труба с Т-образным сочленением

Каталожный номер:ZL20Рђ.13.1Р°

Комплект:1

Примечание:
