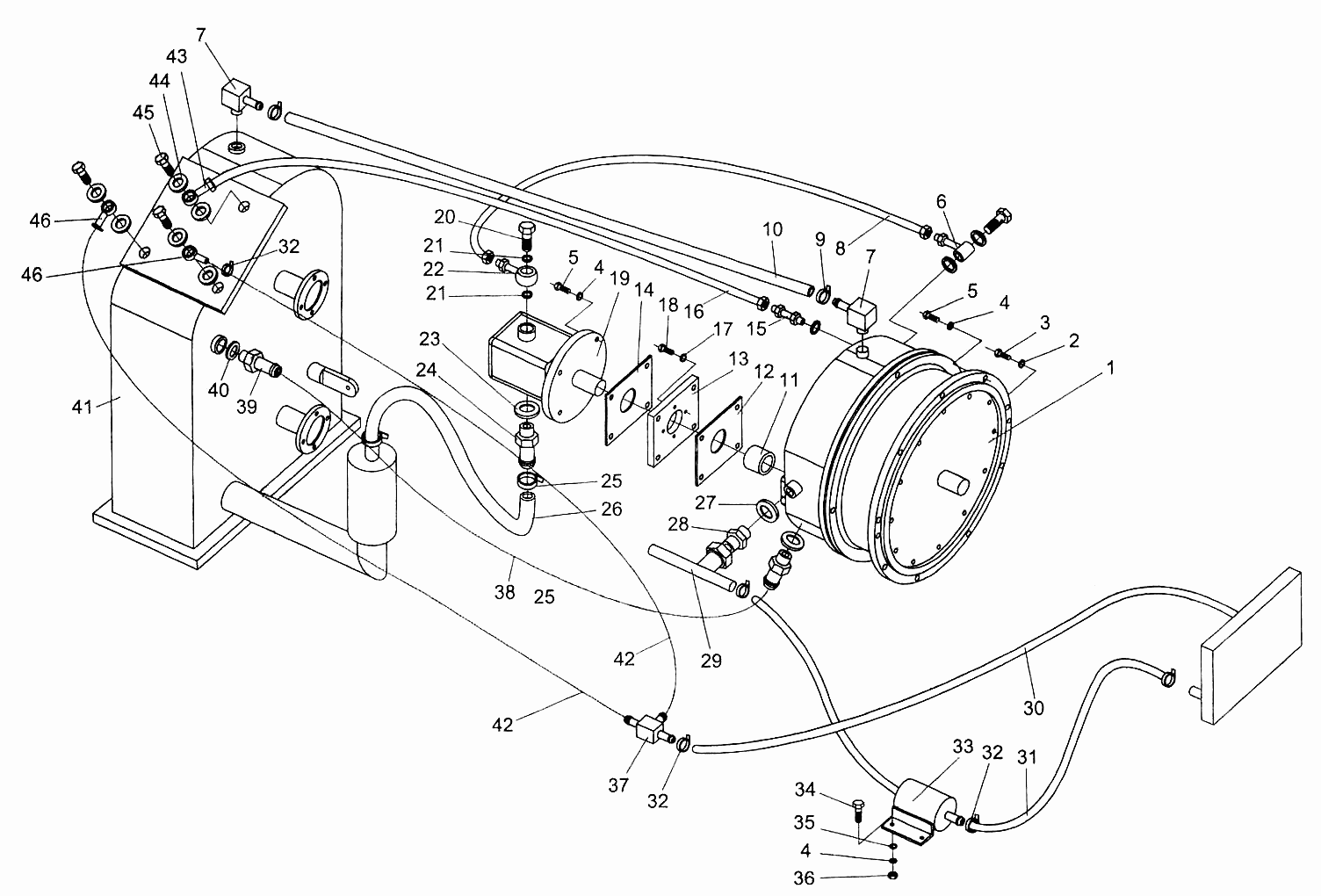

Гидромеханическая передача

← Глушитель Конвертор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Конвертор

Каталожный номер:YD315D-00

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шайба 20 GB93-87

Каталожный номер:

Комплект:16

Примечание:

№ на схеме:3

Наименование:Болт М12хх25 GB5783-86

Каталожный номер:

Комплект:14

Примечание:

№ на схеме:4

Наименование:Шайба 10 GB93-87

Каталожный номер:

Комплект:16

Примечание:

№ на схеме:5

Наименование:Болт М10х35 GB5783-86

Каталожный номер:

Комплект:14

Примечание:

№ на схеме:6

Наименование:Поперечное соединение

Каталожный номер:ZL20Рђ.4.8

Комплект:1

Примечание:

№ на схеме:7

Наименование:Поперечное соединение

Каталожный номер:ZL20Рђ.4.19

Комплект:2

Примечание:

№ на схеме:8

Наименование:Труба с т-образным зажимом

Каталожный номер:19 II-900

Комплект:1

Примечание:

№ на схеме:9

Наименование:Зажим D20

Каталожный номер:ZBJ15001-87

Комплект:2

Примечание:

№ на схеме:10

Наименование:Шланг 10

Каталожный номер:WZ30.3-1

Комплект:1

Примечание:

№ на схеме:11

Наименование:Патрубок

Каталожный номер:ZL20Рђ.4-7

Комплект:1

Примечание:

№ на схеме:12

Наименование:Бумажная подкладка

Каталожный номер:ZL20Рђ.4-24

Комплект:1

Примечание:

№ на схеме:13

Наименование:Пластина соединения

Каталожный номер:ZL20Рђ.4-6

Комплект:1

Примечание:

№ на схеме:14

Наименование:Бумажная подкладка

Каталожный номер:ZL20Рђ.4-23

Комплект:1

Примечание:

№ на схеме:15

Наименование:Поперечное соединение

Каталожный номер:ZL20Рђ.4.7

Комплект:1

Примечание:

№ на схеме:16

Наименование:Д-образная труба

Каталожный номер:13 II-800

Комплект:8

Примечание:

№ на схеме:17

Наименование:Шайба 8 GB93-97

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:Болт М8х25 GB70-85

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:19

Наименование:Насос коробки передач

Каталожный номер:GBF-F432-ALPL

Комплект:6

Примечание:

№ на схеме:20

Наименование:Штуцер

Каталожный номер:ZL20Рђ.16.1-4

Комплект:1

Примечание:

№ на схеме:21

Наименование:Кольцо 35х3.1 GB1275-86

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:22

Наименование:Труба цилиндра стрелы ковша

Каталожный номер:ZL20Рђ.16.6

Комплект:2

Примечание:

№ на схеме:23

Наименование:Шайба 33 JВ982-77

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:24

Наименование:Соединение отверстия насоса залива масла коробки передач

Каталожный номер:ZL20Рђ.4.5Рђ

Комплект:1

Примечание:

№ на схеме:25

Наименование:Зажим

Каталожный номер:ZBJ15001-87

Комплект:4

Примечание:

№ на схеме:26

Наименование:Топливный шланг

Каталожный номер:ZL20Рђ.4-16

Комплект:1

Примечание:

№ на схеме:27

Наименование:Шайба 24 JВ982-77

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:28

Наименование:Соединительный болт

Каталожный номер:ZL20Рђ.4-10

Комплект:1

Примечание:

№ на схеме:29

Наименование:Поперечное соединение

Каталожный номер:ZL20Рђ.4.6

Комплект:1

Примечание:

№ на схеме:30

Наименование:Шланг 19х6.5

Каталожный номер:ZL20Рђ.4-12

Комплект:1

Примечание:

№ на схеме:31

Наименование:Шланг 19х6.5

Каталожный номер:ZL20Рђ.4-13

Комплект:1

Примечание:

№ на схеме:32

Наименование:Зажим D35

Каталожный номер:ZBJ15001-87

Комплект:10

Примечание:

№ на схеме:33

Наименование:Масляный фильтр

Каталожный номер:Z3.3.6

Комплект:1

Примечание:

№ на схеме:34

Наименование:Болт М10х30 GB5783-86

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:35

Наименование:Шайба 10 GB97.1-85

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:36

Наименование:Гайка М10 GB6170-86

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:37

Наименование:Т-образное сочленение

Каталожный номер:ZL20Рђ.4.4

Комплект:3

Примечание:

№ на схеме:38

Наименование:Топливный шланг

Каталожный номер:ZL20Рђ.4-17

Комплект:3

Примечание:

№ на схеме:39

Наименование:Штуцер

Каталожный номер:ZL20Рђ.4-18

Комплект:3

Примечание:

№ на схеме:40

Наименование:Шайба 27 JВ982-77

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:41

Наименование:Коробка передач

Каталожный номер:BS428

Комплект:3

Примечание:

№ на схеме:42

Наименование:Шланг

Каталожный номер:ZL20Рђ.4-2

Комплект:2

Примечание:

№ на схеме:43

Наименование:Резной болт

Каталожный номер:ZL20Рђ.4-1

Комплект:3

Примечание:

№ на схеме:44

Наименование:Шайба 22 JВ982-77

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:45

Наименование:Штуцер

Каталожный номер:ZL20Рђ.4.3

Комплект:1

Примечание:

№ на схеме:46

Наименование:Соединительная втулка

Каталожный номер:ZL20Рђ.4.2

Комплект:2

Примечание:
