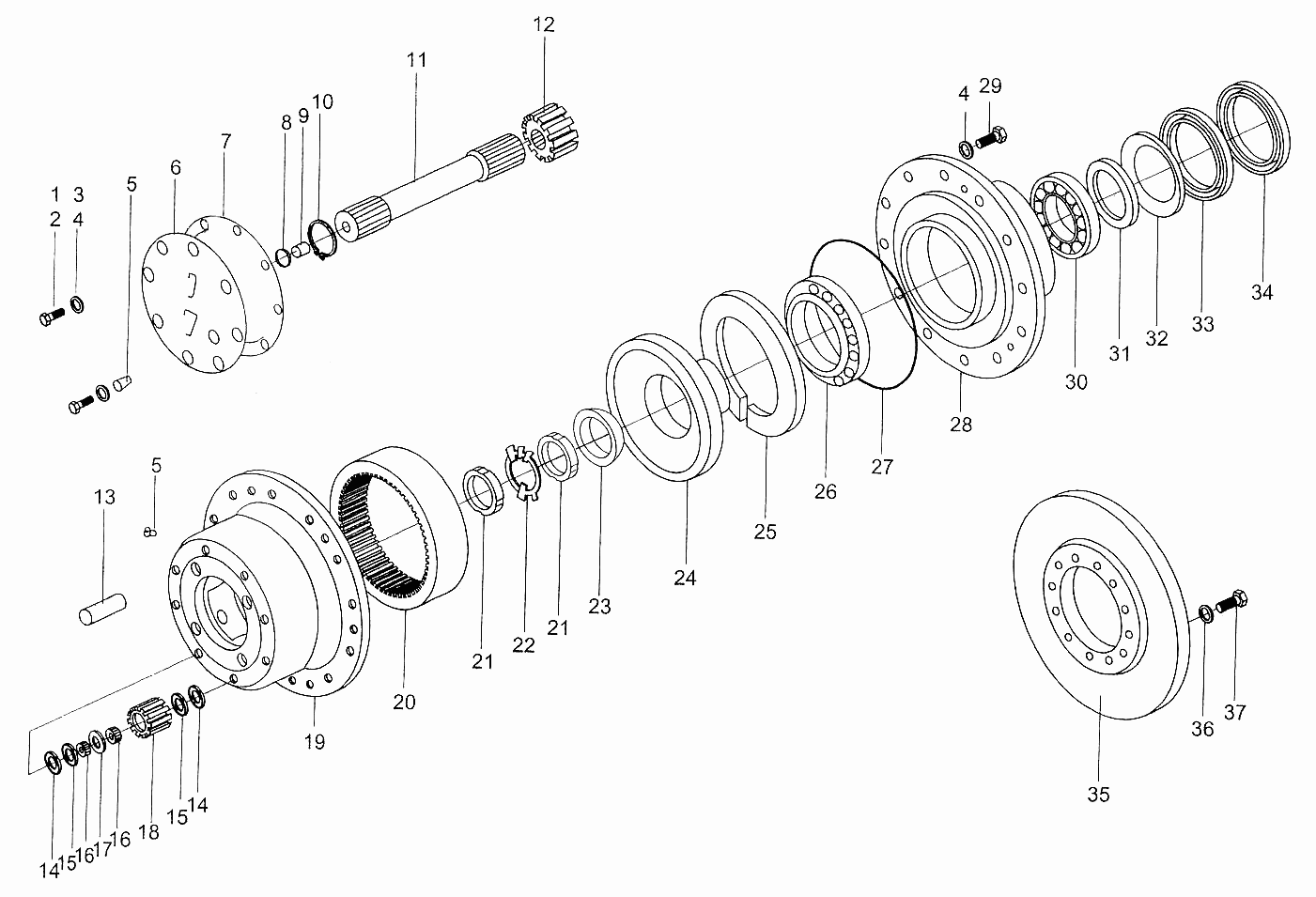

Бортовой редуктор

← Главная передача Задняя рама →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт М12х1.5 GB5786-86

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт М12х1.5 GB5786-86

Каталожный номер:

Комплект:7

Примечание:

№ на схеме:3

Наименование:Шайба 12 GB93-87

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шайба 12 GB93-87

Каталожный номер:

Комплект:10

Примечание:

№ на схеме:5

Наименование:Штепсель М16х2

Каталожный номер:Q61716

Комплект:1

Примечание:

№ на схеме:6

Наименование:Крышка

Каталожный номер:ZL30.2.3-7

Комплект:1

Примечание:

№ на схеме:7

Наименование:Герметик

Каталожный номер:ZРЎL25.2.3-5

Комплект:1

Примечание:

№ на схеме:8

Наименование:Упорный блок

Каталожный номер:ZРЎL25.2.3-11

Комплект:1

Примечание:

№ на схеме:9

Наименование:Регулировочный штифт

Каталожный номер:ZРЎL25.2.3-12

Комплект:1

Примечание:

№ на схеме:10

Наименование:Защитное кольцо 48 GB894.1-86

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:11

Наименование:Полувал

Каталожный номер:ZL30.2.3-6

Комплект:1

Примечание:

№ на схеме:12

Наименование:Центральная шестерня

Каталожный номер:ZL30-62015

Комплект:1

Примечание:

№ на схеме:13

Наименование:Планетарная ось колеса

Каталожный номер:ZРЎL25.2.3-7Рђ

Комплект:4

Примечание:

№ на схеме:14

Наименование:Прокладка планетарной шестерни

Каталожный номер:ZL30-42008

Комплект:4

Примечание:

№ на схеме:15

Наименование:Прокладка планетарной шестерни

Каталожный номер:ZL30-62009

Комплект:4

Примечание:

№ на схеме:16

Наименование:Ролик 4х23.8 GB309-89

Каталожный номер:

Комплект:200

Примечание:

№ на схеме:17

Наименование:Промежуточное кольцо

Каталожный номер:ZL30-62010

Комплект:4

Примечание:

№ на схеме:18

Наименование:Планетарная шестерня

Каталожный номер:ZL30-62005

Комплект:4

Примечание:

№ на схеме:19

Наименование:Планетарная ступица

Каталожный номер:ZL30-22004

Комплект:1

Примечание:

№ на схеме:20

Наименование:Зубчатое кольцо

Каталожный номер:ZL30.2.3-3

Комплект:1

Примечание:

№ на схеме:21

Наименование:Крепежная гайка М90х2

Каталожный номер:ZL30-62016

Комплект:2

Примечание:

№ на схеме:22

Наименование:Шайба 85 GB858-88

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:23

Наименование:Конусная шайба

Каталожный номер:ZРЎL25.2.3-16

Комплект:1

Примечание:

№ на схеме:24

Наименование:Внутреннее зубчатое кольцо

Каталожный номер:ZL30-62003

Комплект:1

Примечание:

№ на схеме:25

Наименование:Запорное кольцо

Каталожный номер:ZL30Р•.2.4-1

Комплект:1

Примечание:

№ на схеме:26

Наименование:Подшипник 7521Е GB297-84

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:27

Наименование:Герметическое кольцо 335х8.6

Каталожный номер:ZL30-02001

Комплект:1

Примечание:

№ на схеме:28

Наименование:Ступица

Каталожный номер:ZL30-22002

Комплект:1

Примечание:

№ на схеме:29

Наименование:Болт М12х35 GB5783-86

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:30

Наименование:Подшипник 2007122Е GB297-84

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:31

Наименование:Шайба

Каталожный номер:ZL30.2.2-3

Комплект:1

Примечание:

№ на схеме:32

Наименование:Маслоотражательное кольцо

Каталожный номер:ZРЎL25.2.3-20

Комплект:1

Примечание:

№ на схеме:33

Наименование:Сальник PD140х170х16

Каталожный номер:HG4-692-67

Комплект:1

Примечание:

№ на схеме:34

Наименование:Сальник PD140х170х16

Каталожный номер:HG4-692-67

Комплект:1

Примечание:

№ на схеме:35

Наименование:Тормозной диск

Каталожный номер:ZL30.2.3-9

Комплект:1

Примечание:

№ на схеме:36

Наименование:Шайба 16 GB93-87

Каталожный номер:

Комплект:12

Примечание:

№ на схеме:37

Наименование:Винт М16х45 GB70-85

Каталожный номер:

Комплект:12

Примечание:
