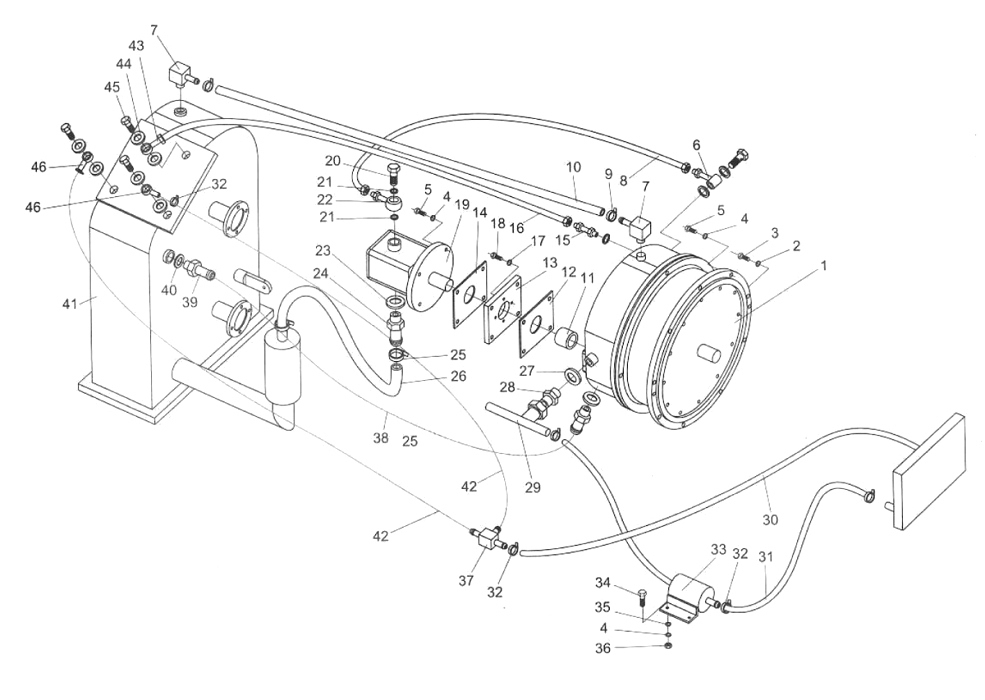

Transmission Hydraulic System

← Brake Assy Driving Shaft Assy →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Converter

Каталожный номер:YJ315D-Q0

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lock Washer 12

Каталожный номер:GB93-87

Комплект:16

Примечание:

№ на схеме:3

Наименование:Bolt М12 x 25

Каталожный номер:GB5783-86

Комплект:14

Примечание:

№ на схеме:4

Наименование:Lock Washer 10

Каталожный номер:GB93-87

Комплект:16

Примечание:

№ на схеме:5

Наименование:Bolt M 10 * 35

Каталожный номер:GB5783-86

Комплект:14

Примечание:

№ на схеме:6

Наименование:Joint

Каталожный номер:ZL20A.4.S

Комплект:1

Примечание:

№ на схеме:7

Наименование:Joint

Каталожный номер:ZL20A.4.19

Комплект:

Примечание:

№ на схеме:8

Наименование:Pipe

Каталожный номер:19 U -900

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clamp D20

Каталожный номер:ZBJ15001-87

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hose Ø10

Каталожный номер:WZ30.3-1

Комплект:

Примечание:

№ на схеме:11

Наименование:Sleeve

Каталожный номер:ZL20A.4-7

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pad

Каталожный номер:ZL20A.4-24

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plate

Каталожный номер:ZI.20A.4-6

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pad

Каталожный номер:ZL20A.4-23

Комплект:1

Примечание:

№ на схеме:15

Наименование:Joint

Каталожный номер:ZL20A.4.7

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe

Каталожный номер:13 П -800

Комплект:1

Примечание:

№ на схеме:17

Наименование:Lock Washer 8

Каталожный номер:GB93-87

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M 8 x 25

Каталожный номер:GВ70-85

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pump

Каталожный номер:CBF-F432-ALPL

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:ZL20A.I6.1-4

Комплект:1

Примечание:

№ на схеме:21

Наименование:'O' Ring 35 * 3.1

Каталожный номер:GB1275-86

Комплект:6

Примечание:

№ на схеме:22

Наименование:Pipe

Каталожный номер:ZL20A.16-6

Комплект:6

Примечание:

№ на схеме:23

Наименование:Washer 33

Каталожный номер:JB982-77

Комплект:1

Примечание:

№ на схеме:24

Наименование:Joint

Каталожный номер:ZL20A.4.5A

Комплект:1

Примечание:

№ на схеме:25

Наименование:Clamp D50

Каталожный номер:ZBJ15001-87

Комплект:4

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:ZL20A.4-16

Комплект:1

Примечание:

№ на схеме:27

Наименование:Washer 24

Каталожный номер:JB982-77

Комплект:1

Примечание:

№ на схеме:28

Наименование:Joint

Каталожный номер:ZL20A.4-10

Комплект:1

Примечание:

№ на схеме:29

Наименование:Jomt

Каталожный номер:ZL20A.4.6

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose Ø19x6.5

Каталожный номер:ZL20A.4-12

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose Ø19x6.5

Каталожный номер:ZL20A.4-13

Комплект:1

Примечание:

№ на схеме:32

Наименование:Clamp D32

Каталожный номер:ZBJ15001-87

Комплект:10

Примечание:

№ на схеме:33

Наименование:Filter

Каталожный номер:Z3.3.6

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt M 10 x 30

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:35

Наименование:Washer 10

Каталожный номер:GB97.I-85

Комплект:2

Примечание:

№ на схеме:36

Наименование:Nut M 10

Каталожный номер:GB6170-86

Комплект:2

Примечание:

№ на схеме:37

Наименование:Joint

Каталожный номер:ZL20A.4.4

Комплект:3

Примечание:

№ на схеме:38

Наименование:Pipe

Каталожный номер:ZL20A.4-17

Комплект:3

Примечание:

№ на схеме:39

Наименование:Joint

Каталожный номер:ZL20A.4-18

Комплект:3

Примечание:

№ на схеме:40

Наименование:Washer 27

Каталожный номер:JB982-77

Комплект:3

Примечание:

№ на схеме:41

Наименование:Gear box

Каталожный номер:BS428

Комплект:3

Примечание:

№ на схеме:42

Наименование:Pipe

Каталожный номер:ZL20A.4-2

Комплект:2

Примечание:

№ на схеме:43

Наименование:Bolt

Каталожный номер:ZL20A.4-1

Комплект:3

Примечание:

№ на схеме:44

Наименование:Washer 22

Каталожный номер:JB982-77

Комплект:6

Примечание:

№ на схеме:45

Наименование:Joint

Каталожный номер:ZL20A.4.3

Комплект:1

Примечание:

№ на схеме:46

Наименование:Joint

Каталожный номер:ZL20A.4.2

Комплект:2

Примечание:
