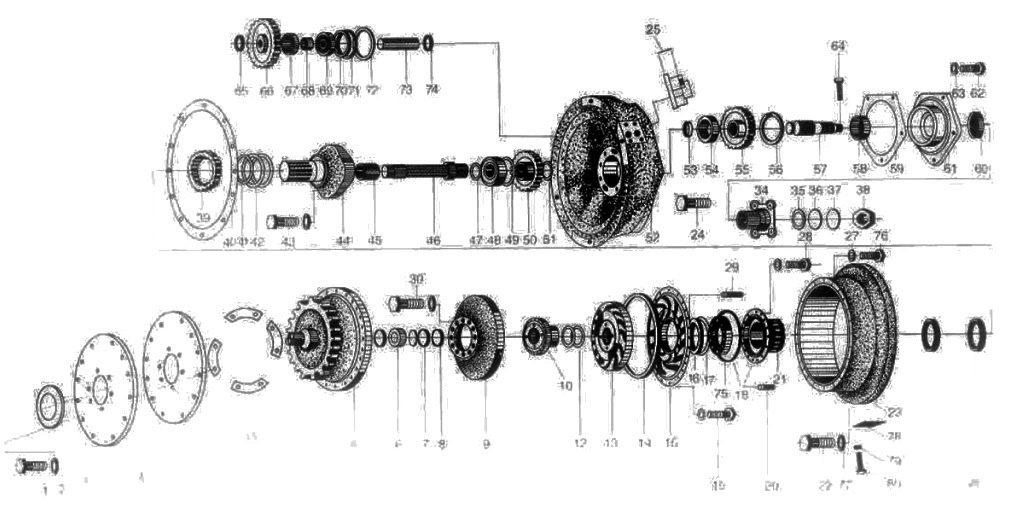

Torque Converter Assy

← Planetary Redactor Assy Engine System 2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12x25

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:2

Наименование:Lock Washer 12

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:3

Наименование:Plate

Каталожный номер:YJ315-46X

Комплект:1

Примечание:

№ на схеме:4

Наименование:Flexible Disc

Каталожный номер:YJ315-47X

Комплект:2

Примечание:

№ на схеме:5

Наименование:Drive Insstal Sel

Каталожный номер:YJ315-01X

Комплект:1

Примечание:

№ на схеме:6

Наименование:GB289-64

Каталожный номер:GB289-64

Комплект:1

Примечание:

№ на схеме:7

Наименование:Snap Ring 55

Каталожный номер:GB893-76

Комплект:1

Примечание:

№ на схеме:8

Наименование:Snap Ring 38

Каталожный номер:GB894-76

Комплект:2

Примечание:

№ на схеме:9

Наименование:Turbine

Каталожный номер:YJ315-03

Комплект:1

Примечание:

№ на схеме:10

Наименование:Turbine Guide Sleeve

Каталожный номер:YJ315-02A

Комплект:2

Примечание:

№ на схеме:12

Наименование:Snap Ring 60

Каталожный номер:GB894-76

Комплект:1

Примечание:

№ на схеме:13

Наименование:Stator

Каталожный номер:YJ315-06

Комплект:1

Примечание:

№ на схеме:14

Наименование:«O» Ring

Каталожный номер:YJ400-12

Комплект:1

Примечание:

№ на схеме:15

Наименование:Impeller

Каталожный номер:YJ315-09

Комплект:1

Примечание:

№ на схеме:16

Наименование:Stator Mat

Каталожный номер:YJ315-08A

Комплект:1

Примечание:

№ на схеме:17

Наименование:Snap Ring 90

Каталожный номер:GB894-76

Комплект:1

Примечание:

№ на схеме:18

Наименование:«O» Ring 125x265

Каталожный номер:GB345.1-82

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M8x40

Каталожный номер:GB5783-86

Комплект:24

Примечание:

№ на схеме:20

Наименование:Rin

Каталожный номер:Y1315-45

Комплект:4

Примечание:

№ на схеме:21

Наименование:YJ315-40A

Каталожный номер:YJ315-40A

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M10x30

Каталожный номер:GB5783-86

Комплект:1

Примечание:

№ на схеме:23

Наименование:YJ315-32X

Каталожный номер:YJ315-32X

Комплект:1

Примечание:

№ на схеме:24

Наименование:YJ315-38

Каталожный номер:YJ315-38

Комплект:4

Примечание:

№ на схеме:25

Наименование:YJ320-00

Каталожный номер:YJ320-00

Комплект:1

Примечание:

№ на схеме:26

Наименование:GB9877.1-88

Каталожный номер:GB9877.1-88

Комплект:

Примечание:

№ на схеме:27

Наименование:Lock Washer 12

Каталожный номер:GB93-86

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt M8x20

Каталожный номер:GB5783-86

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pin A6x20

Каталожный номер:30D-11-33

Комплект:8

Примечание:

№ на схеме:30

Наименование:Bolt M10X25

Каталожный номер:GR5783-86

Комплект:12

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:YJ315-48X

Комплект:4

Примечание:

№ на схеме:34

Наименование:Output Flange

Каталожный номер:YJ315-22B

Комплект:1

Примечание:

№ на схеме:35

Наименование:Washer

Каталожный номер:YJ315-25

Комплект:1

Примечание:

№ на схеме:36

Наименование:Seal Gasket

Каталожный номер:YJ315-26

Комплект:1

Примечание:

№ на схеме:37

Наименование:Washer

Каталожный номер:YJ 315-24

Комплект:1

Примечание:

№ на схеме:38

Наименование:Nut

Каталожный номер:YJ315-28

Комплект:1

Примечание:

№ на схеме:39

Наименование:Gear

Каталожный номер:ZL30D-11-20

Комплект:1

Примечание:

№ на схеме:40

Наименование:Paoer Pad

Каталожный номер:YJ315-31

Комплект:1

Примечание:

№ на схеме:41

Наименование:Snap Ring

Каталожный номер:GB894-76

Комплект:1

Примечание:

№ на схеме:42

Наименование:Seal Ring

Каталожный номер:YJ315-41

Комплект:2

Примечание:

№ на схеме:43

Наименование:Bolt M12x40

Каталожный номер:GB5783-86

Комплект:6

Примечание:

№ на схеме:44

Наименование:Stater Guide Sleeve

Каталожный номер:YJ315-11

Комплект:1

Примечание:

№ на схеме:45

Наименование:Bush

Каталожный номер:YJ315-18

Комплект:1

Примечание:

№ на схеме:46

Наименование:Shaft

Каталожный номер:YJ315-07

Комплект:1

Примечание:

№ на схеме:47

Наименование:Seal Ring

Каталожный номер:YJ400-20

Комплект:1

Примечание:

№ на схеме:48

Наименование:Roller Bearing 310

Каталожный номер:GB276-64

Комплект:1

Примечание:

№ на схеме:49

Наименование:Snap Ring 110

Каталожный номер:GB893-64

Комплект:1

Примечание:

№ на схеме:50

Наименование:Gear

Каталожный номер:ZI.30D-11-18

Комплект:1

Примечание:

№ на схеме:51

Наименование:Snap Ring 48

Каталожный номер:GB894-76

Комплект:1

Примечание:

№ на схеме:52

Наименование:Converter Housing

Каталожный номер:YJ315-15C

Комплект:1

Примечание:

№ на схеме:53

Наименование:Snap Ring 30

Каталожный номер:GB894-76

Комплект:1

Примечание:

№ на схеме:54

Наименование:Roller Bearing 307

Каталожный номер:GB276-64

Комплект:1

Примечание:

№ на схеме:55

Наименование:Gear

Каталожный номер:ZL30D-11-06

Комплект:1

Примечание:

№ на схеме:56

Наименование:Snap Ring 90

Каталожный номер:GB893-76

Комплект:1

Примечание:

№ на схеме:57

Наименование:Output Shaft

Каталожный номер:YJ3J5-21

Комплект:1

Примечание:

№ на схеме:58

Наименование:Roller Bearing 308

Каталожный номер:GB276-64

Комплект:1

Примечание:

№ на схеме:59

Наименование:Paper Pad

Каталожный номер:YJ315-28

Комплект:1

Примечание:

№ на схеме:60

Наименование:Skeleton Oil Seal FB55X82X10

Каталожный номер:GB9877.1-88

Комплект:2

Примечание:

№ на схеме:61

Наименование:Bearing Seat

Каталожный номер:YJ315-27A

Комплект:1

Примечание:

№ на схеме:62

Наименование:Bolt М12 x 30

Каталожный номер:GB5782-86

Комплект:5

Примечание:

№ на схеме:63

Наименование:Lock Washer 12

Каталожный номер:GB93-87

Комплект:11

Примечание:

№ на схеме:64

Наименование:Cotteer Pin 5X50

Каталожный номер:GB91-76

Комплект:1

Примечание:

№ на схеме:65

Наименование:Snap Ring 30

Каталожный номер:GB894-76

Комплект:6

Примечание:

№ на схеме:66

Наименование:Gear

Каталожный номер:ZL30D-11-39A

Комплект:2

Примечание:

№ на схеме:67

Наименование:Roller Bearing 206

Каталожный номер:GB276-64

Комплект:2

Примечание:

№ на схеме:68

Наименование:Bushing

Каталожный номер:YJ315-13

Комплект:2

Примечание:

№ на схеме:69

Наименование:Roller Bearing 50206

Каталожный номер:GB277-64

Комплект:2

Примечание:

№ на схеме:70

Наименование:Stop Ring 62/67.7

Каталожный номер:GB305-89

Комплект:2

Примечание:

№ на схеме:71

Наименование:Wrasher

Каталожный номер:YJ315-17

Комплект:2

Примечание:

№ на схеме:72

Наименование:Snap Ring 68

Каталожный номер:GB893-76

Комплект:2

Примечание:

№ на схеме:73

Наименование:Pump Shah

Каталожный номер:ZL30D-11-02

Комплект:2

Примечание:

№ на схеме:74

Наименование:Snap Ring 130

Каталожный номер:GB894-76

Комплект:

Примечание:

№ на схеме:75

Наименование:Roller Bearing 212

Каталожный номер:GB276-64

Комплект:1

Примечание:

№ на схеме:76

Наименование:Bolt M12X35

Каталожный номер:GB5783-86

Комплект:12

Примечание:

№ на схеме:77

Наименование:Lock Washer 10

Каталожный номер:GB93-87

Комплект:12

Примечание:

№ на схеме:78

Наименование:Cover

Каталожный номер:YJ315-05X

Комплект:2

Примечание:

№ на схеме:79

Наименование:Lock Washer 6

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:80

Наименование:Bolt m6x12

Каталожный номер:GB5783-86

Комплект:8

Примечание:
