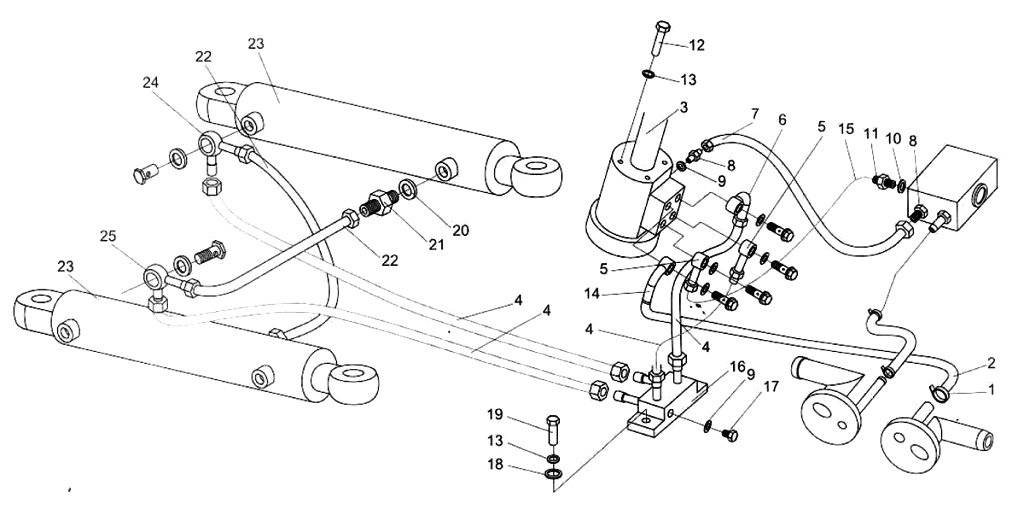

Steering Hydraulic System

← Excavating Working Device Loader Hydraulic System →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp d40

Каталожный номер:ZBJ15001-87

Комплект:2

Примечание:

№ на схеме:2

Наименование:Pipe

Каталожный номер:ZL20A.13-4

Комплект:1

Примечание:

№ на схеме:3

Наименование:Steering Control Unit

Каталожный номер:BZZ5-320/FK

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:WZ30.9.2.2A

Комплект:4

Примечание:

№ на схеме:5

Наименование:Tube PB

Каталожный номер:ZL2UA.13.1Q

Комплект:2

Примечание:

№ на схеме:6

Наименование:Tube A

Каталожный номер:ZL20A.13.il

Комплект:I

Примечание:

№ на схеме:7

Наименование:Hose 8 II-850

Каталожный номер:WZ30.9.2.4A

Комплект:1

Примечание:

№ на схеме:8

Наименование:Joint

Каталожный номер:ZL20A.16-12

Комплект:2

Примечание:

№ на схеме:9

Наименование:Packing 12

Каталожный номер:JB982-77

Комплект:3

Примечание:

№ на схеме:10

Наименование:Packing 22

Каталожный номер:JB982-77

Комплект:1

Примечание:

№ на схеме:11

Наименование:Joint

Каталожный номер:ZL20A.16-11

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M 10x25

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer 10

Каталожный номер:GB93-87

Комплект:6

Примечание:

№ на схеме:14

Наименование:Tube T

Каталожный номер:ZL20A.13.9

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose 13 II-850

Каталожный номер:WZ30.9.2.5

Комплект:1

Примечание:

№ на схеме:16

Наименование:Joint

Каталожный номер:WZ30.9.2.1.1

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:WZ30.9.2.1-2

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer 10

Каталожный номер:GB95-85

Комплект:6

Примечание:

№ на схеме:19

Наименование:Bolt M 10x30

Каталожный номер:GB5781-86

Комплект:2

Примечание:

№ на схеме:20

Наименование:Packing 18

Каталожный номер:JB982-77

Комплект:2

Примечание:

№ на схеме:21

Наименование:Joint

Каталожный номер:ZL20A.13.1

Комплект:2

Примечание:

№ на схеме:22

Наименование:Hose 13 II-600

Каталожный номер:WZ 30.9.2.3

Комплект:2

Примечание:

№ на схеме:23

Наименование:Steering Cylinder

Каталожный номер:ZL20-ZX-00

Комплект:2

Примечание:

№ на схеме:24

Наименование:Tee Tube

Каталожный номер:ZL20A.13.2a

Комплект:1

Примечание:

№ на схеме:25

Наименование:Tee Tube

Каталожный номер:ZL20A.13.1a

Комплект:1

Примечание:
