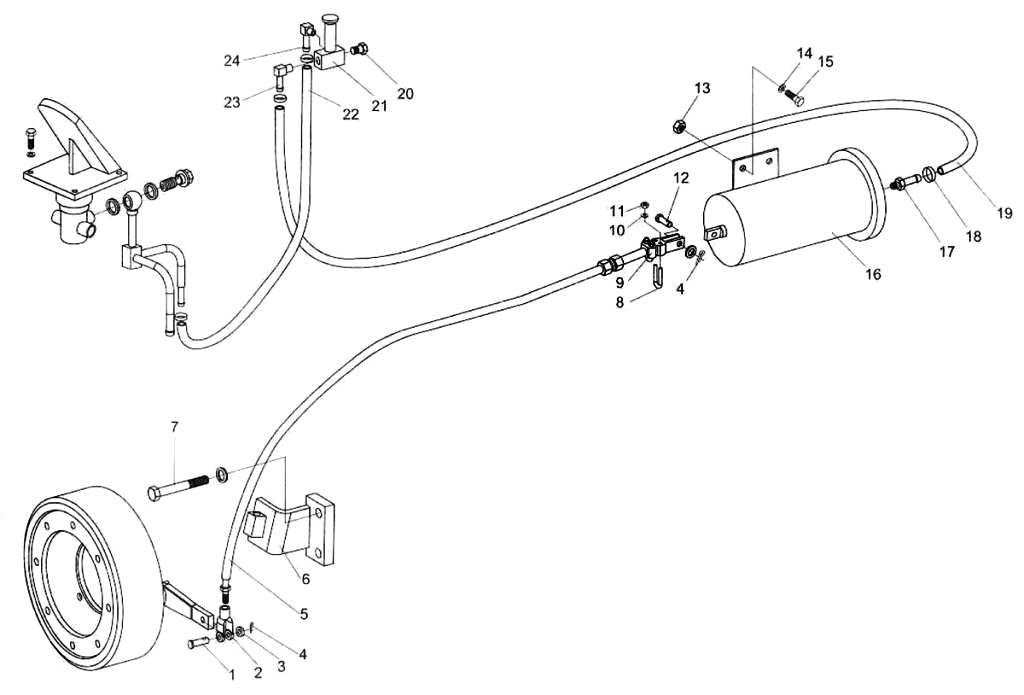

Parking Brake System

← Tank Propulsion System →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pin В8 x 32

Каталожный номер:GB882-86

Комплект:1

Примечание:

№ на схеме:2

Наименование:Joint

Каталожный номер:ZJ.20A.10-!

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 10

Каталожный номер:GB95-S5

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pin 3.2. x 24

Каталожный номер:GB91-86

Комплект:2

Примечание:

№ на схеме:5

Наименование:Operation Axis

Каталожный номер:ZL2OA.I0.1

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bracket

Каталожный номер:GB5782-86

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M16x110

Каталожный номер:Zb20A.10.2

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:ZL20A.10.3-4

Комплект:2

Примечание:

№ на схеме:9

Наименование:Block

Каталожный номер:ZL20A.10.3-3

Комплект:1

Примечание:

№ на схеме:10

Наименование:Lock Washer 6

Каталожный номер:GB93-S7

Комплект:4

Примечание:

№ на схеме:11

Наименование:Nut M10

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:12

Наименование:Pin E10x30

Каталожный номер:GB882-S6

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut M10

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:14

Наименование:Lock Washer 10

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt M12x35

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:16

Наименование:Brake Cylinder

Каталожный номер:XZ50E

Комплект:1

Примечание:

№ на схеме:17

Наименование:Joint

Каталожный номер:WZ30.7-2

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clamp

Каталожный номер:ZBJ15O0I-86

Комплект:4

Примечание:

№ на схеме:19

Наименование:Pipe

Каталожный номер:WZ30.7-6

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:WZ30.7-3

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hand Valve

Каталожный номер:QZ-3526002

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pipe

Каталожный номер:WZ30.7-5

Комплект:1

Примечание:

№ на схеме:23

Наименование:Joint

Каталожный номер:WZ30.7-4

Комплект:1

Примечание:

№ на схеме:24

Наименование:Joint

Каталожный номер:WZ30.7-7

Комплект:1

Примечание:
