Leg Hydraulic System

← Pilot Hydraulic System Hydraulic Crush System →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

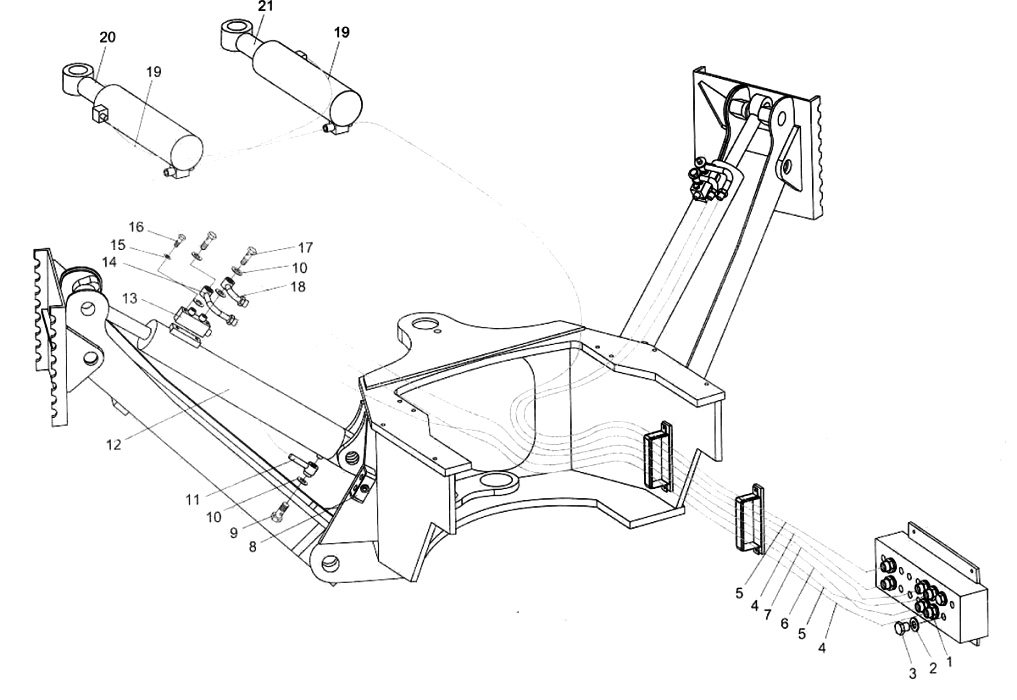

№ на схеме:1

Наименование:Joint

Каталожный номер:WZ30.9.3.3-5

Комплект:6

Примечание:

№ на схеме:2

Наименование:Washer 30

Каталожный номер:JB982-77

Комплект:8

Примечание:

№ на схеме:3

Наименование:Plug

Каталожный номер:WZ30.93.3-6

Комплект:2

Примечание:

№ на схеме:4

Наименование:Hose 13 II

Каталожный номер:WZ30.9.3.3.11A

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose 13 II

Каталожный номер:WZ30.9.3.3.10A

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hose 13 II -2900

Каталожный номер:WZ30.9.3.3.1

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose 13 II -2800

Каталожный номер:WZ30.9.3.3.7

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:WZ30.9.3.3.4

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M18x1.5

Каталожный номер:WZ30.9.3.3-3

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer 18

Каталожный номер:JB982-77

Комплект:8

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:WZ30.9.3.3.2A

Комплект:2

Примечание:

№ на схеме:12

Наименование:Cylinder

Каталожный номер:WZ25.9.2.1A

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hydraulic Lock

Каталожный номер:SO-H10B-S

Комплект:2

Примечание:

№ на схеме:14

Наименование:Tube

Каталожный номер:WZ30.9.3.3.9

Комплект:2

Примечание:

№ на схеме:15

Наименование:Lock Washer 10

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt M 10x75

Каталожный номер:GB70-85

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M 18x1.5

Каталожный номер:WZ30.9.3.3.8-4

Комплект:4

Примечание:

№ на схеме:18

Наименование:Tube

Каталожный номер:WZ30.9.3.3.8

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hose 13 II - 850

Каталожный номер:WZ25.9.2I

Комплект:2

Примечание:

№ на схеме:20

Наименование:Cylinder

Каталожный номер:WZ 16.9.9-54

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cylinder

Каталожный номер:WZ16.9.42

Комплект:1

Примечание:
