Compressor Bracket

Compressor Bracket

← Hydraulic Crush System Hood →

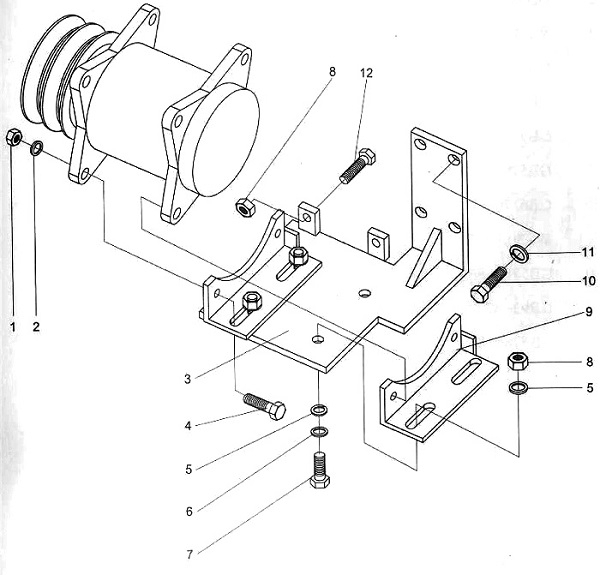

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Nut М8
Каталожный номер:GB6I70-86
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Lock Washer 8
Каталожный номер:GB93-87
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Plate
Каталожный номер:WZ30.L8.1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt M8x35
Каталожный номер:GR5783-86
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer 10
Каталожный номер:GB97.1-S5
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Lock Washer 10
Каталожный номер:GB93-87
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt M10x30
Каталожный номер:GB5783-86
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut M10
Каталожный номер:GB6170-86
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Angle Iron
Каталожный номер:WZ30.1.8.2
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M12x30
Каталожный номер:GB5783-86
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Lock Washer 12
Каталожный номер:GB93-87
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt M10x35
Каталожный номер:GB57S3-86
Комплект:2
Примечание:
