Working Device Hydraulic System 2

← Working Device Hydraulic System 1 Air Cleaner Diagram →

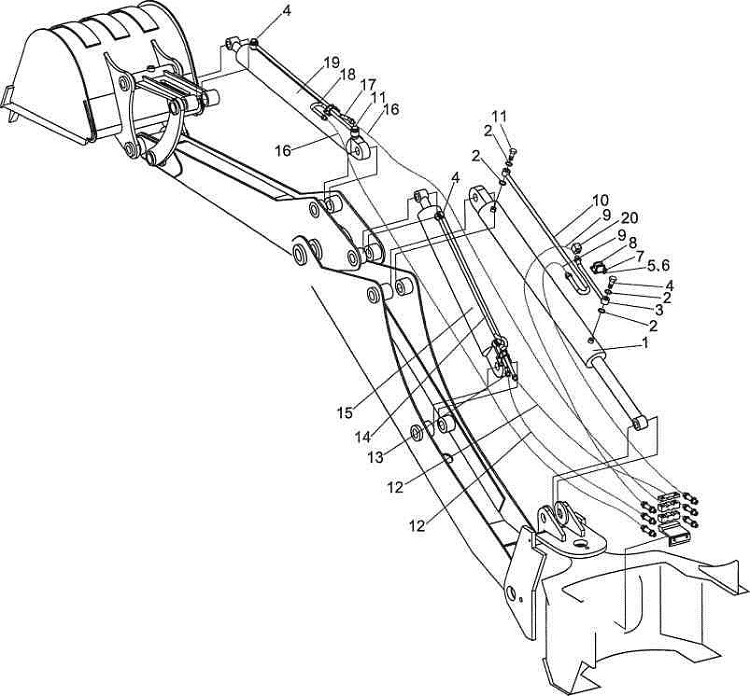

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Arm Cylinder

Каталожный номер:WZ25.9.1.3

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 22

Каталожный номер:JB982-77

Комплект:12

Примечание:

№ на схеме:3

Наименование:Tube

Каталожный номер:WZ30.9.3.2.12

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M22x1.5

Каталожный номер:WZ30.9.3.2-4

Комплект:3

Примечание:

№ на схеме:5

Наименование:Nut M10

Каталожный номер:GB6170-86

Комплект:12

Примечание:

№ на схеме:6

Наименование:Washer 10

Каталожный номер:GB93-87

Комплект:12

Примечание:

№ на схеме:7

Наименование:Plate

Каталожный номер:WZ30.9.3.2.11-2

Комплект:3

Примечание:

№ на схеме:8

Наименование:'U' Bolt

Каталожный номер:WZ30.9.3.2.11-1

Комплект:6

Примечание:

№ на схеме:9

Наименование:Hose 16 II-2600

Каталожный номер:WZ30.9.3.2.10A

Комплект:2

Примечание:

№ на схеме:10

Наименование:Tube

Каталожный номер:WZ30.9.3.2.7

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M22x1.5

Каталожный номер:WZ30.9.3.2-6

Комплект:3

Примечание:

№ на схеме:12

Наименование:Hose 16 II-1700

Каталожный номер:WZ30.9.3.2.9A

Комплект:2

Примечание:

№ на схеме:13

Наименование:Tube

Каталожный номер:WZ30.9.3.2.8

Комплект:1

Примечание:

№ на схеме:14

Наименование:Tube

Каталожный номер:WZ30.9.3.2.5

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bucket Cylinder

Каталожный номер:WZ25.9.1.5

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose 16 II-3900

Каталожный номер:WZ30.9.3.2.3A

Комплект:2

Примечание:

№ на схеме:17

Наименование:Tube

Каталожный номер:WZ30.9.3.2.1

Комплект:1

Примечание:

№ на схеме:18

Наименование:Tube

Каталожный номер:WZ30.9.3.2.2

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bucket Cylinder

Каталожный номер:WZ25.9.1.9

Комплект:1

Примечание:

№ на схеме:20

Наименование:Valve

Каталожный номер:XSF-F25L-125

Комплект:1

Примечание:
