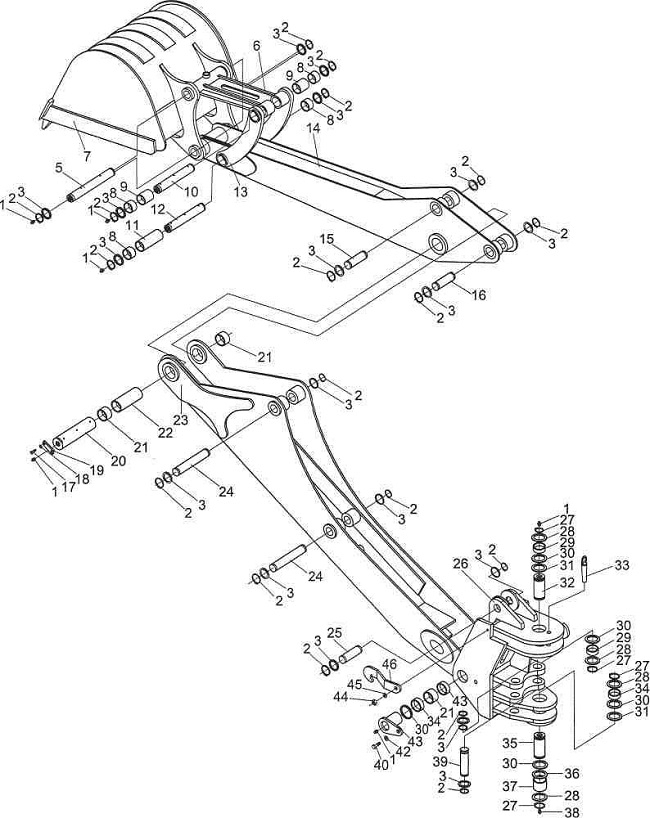

Excavating Working Device

← Front Chassis Assy Steering Hydraulic System →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Grease Cup M10x1

Каталожный номер:GB1152-27

Комплект:8

Примечание:

№ на схеме:2

Наименование:Retaining Ring 50

Каталожный номер:GB894.1-86

Комплект:22

Примечание:

№ на схеме:3

Наименование:Ring

Каталожный номер:GB/T894.1-86

Комплект:22

Примечание:

№ на схеме:5

Наименование:Shaft

Каталожный номер:WZ30.11-15

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bucket Linkage

Каталожный номер:WZ30.11.2

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hoe Bucket

Каталожный номер:WZ30.11.1

Комплект:1

Примечание:

№ на схеме:8

Наименование:Shaft Bucket

Каталожный номер:WZ30.11-12

Комплект:4

Примечание:

№ на схеме:9

Наименование:Shaft Bucket

Каталожный номер:WZ30.11-13

Комплект:2

Примечание:

№ на схеме:10

Наименование:Shaft

Каталожный номер:WZ30.11-9

Комплект:1

Примечание:

№ на схеме:11

Наименование:Shaft Bushing

Каталожный номер:WZ30.11-17

Комплект:1

Примечание:

№ на схеме:12

Наименование:Shaft

Каталожный номер:WZ30.11-18

Комплект:1

Примечание:

№ на схеме:13

Наименование:Guide Linkage

Каталожный номер:WZ30.11.4

Комплект:2

Примечание:

№ на схеме:14

Наименование:Dipper

Каталожный номер:WZ30.11.5

Комплект:1

Примечание:

№ на схеме:15

Наименование:Shaft

Каталожный номер:WZ30.11-26

Комплект:1

Примечание:

№ на схеме:16

Наименование:Shaft

Каталожный номер:WZ30.11-26

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M10x25

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer 10

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:19

Наименование:Plate

Каталожный номер:WZ30.11-22

Комплект:1

Примечание:

№ на схеме:20

Наименование:Shaft

Каталожный номер:WZ30.11-25

Комплект:1

Примечание:

№ на схеме:21

Наименование:Shaft Bushing

Каталожный номер:WZ30.11-23

Комплект:4

Примечание:

№ на схеме:22

Наименование:Shaft Bushing

Каталожный номер:WZ30.11-24

Комплект:1

Примечание:

№ на схеме:23

Наименование:Boom

Каталожный номер:WZ30.11.6

Комплект:1

Примечание:

№ на схеме:24

Наименование:Shaft

Каталожный номер:WZ30.11-27

Комплект:2

Примечание:

№ на схеме:25

Наименование:Shaft

Каталожный номер:WZ30.11-28

Комплект:1

Примечание:

№ на схеме:26

Наименование:Swing Tower

Каталожный номер:WZ30.11.7

Комплект:1

Примечание:

№ на схеме:27

Наименование:Retaining Ring 70

Каталожный номер:GB894.1-86

Комплект:4

Примечание:

№ на схеме:28

Наименование:Ring

Каталожный номер:WZ30.11-32

Комплект:4

Примечание:

№ на схеме:29

Наименование:Shaft Bushing

Каталожный номер:WZ30.11-33

Комплект:2

Примечание:

№ на схеме:30

Наименование:Adjusting Cushion

Каталожный номер:WZ30.11-30

Комплект:12

Примечание:

№ на схеме:31

Наименование:Adjusting Cushion

Каталожный номер:WZ30.11-34

Комплект:2

Примечание:

№ на схеме:32

Наименование:Shaft

Каталожный номер:WZ30.11-31

Комплект:1

Примечание:

№ на схеме:33

Наименование:Pin

Каталожный номер:WZ30.11.40

Комплект:1

Примечание:

№ на схеме:34

Наименование:Shaft Bushing

Каталожный номер:WZ30.11-24

Комплект:3

Примечание:

№ на схеме:35

Наименование:Shaft

Каталожный номер:WZ30.11-37

Комплект:1

Примечание:

№ на схеме:36

Наименование:Cushion

Каталожный номер:WZ30.11-38

Комплект:1

Примечание:

№ на схеме:37

Наименование:Shaft Bushing

Каталожный номер:WZ30.11-39

Комплект:1

Примечание:

№ на схеме:38

Наименование:Grease Cup M10x1

Каталожный номер:GB1153-79

Комплект:1

Примечание:

№ на схеме:39

Наименование:Shaft

Каталожный номер:WZ30.11.35

Комплект:2

Примечание:

№ на схеме:40

Наименование:Bolt M20x40

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:41

Наименование:Washer 20

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:42

Наименование:Shaft Assy

Каталожный номер:WZ30.11.29

Комплект:2

Примечание:

№ на схеме:43

Наименование:Shaft Bushing

Каталожный номер:WZ30.11-24

Комплект:2

Примечание:

№ на схеме:44

Наименование:Nut M16

Каталожный номер:GB6170-86

Комплект:1

Примечание:

№ на схеме:45

Наименование:Washer 16

Каталожный номер:GB95-85

Комплект:1

Примечание:

№ на схеме:46

Наименование:Shaft Seat

Каталожный номер:WZ30.11.41

Комплект:2

Примечание:
