Установка двигателя/Engine Install XZ50K.45 III

Установка двигателя/Engine Install XZ50K.45 III

← Кабина/Cab JSQF2802 Установка двигателя/Engine Install (I) XZ60K.45 →

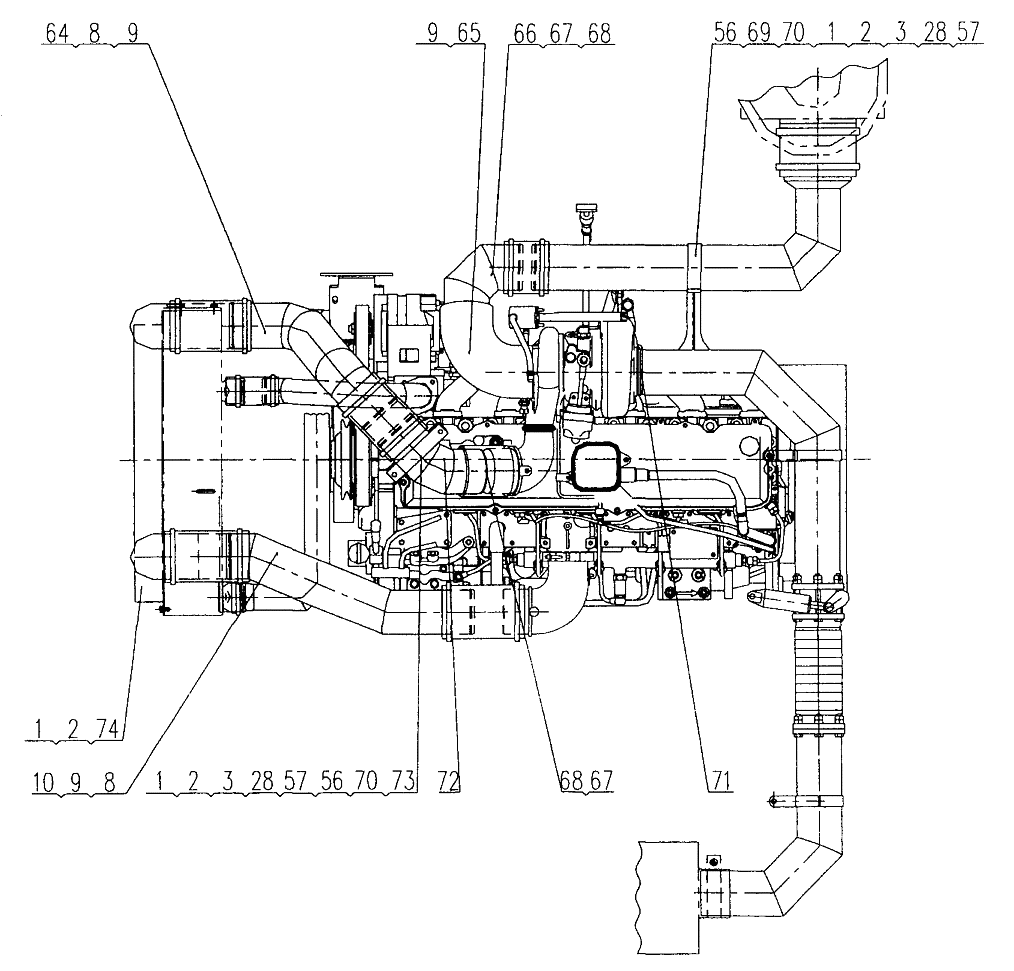

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt M8X20
Каталожный номер:10410011
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer 8
Каталожный номер:10440001
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nut M8
Каталожный номер:10430001
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Rubber house
Каталожный номер:IC9276
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Clip
Каталожный номер:11210565
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Tubing exhaust pipe
Каталожный номер:03845057
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Washer 10
Каталожный номер:10440006
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:56
Наименование:Clip
Каталожный номер:03600580
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:57
Наименование:Washer 8
Каталожный номер:10440062
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:64
Наименование:Tubing inlet pipe I
Каталожный номер:11417443
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:65
Наименование:Rubber hose
Каталожный номер:CA9083
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:66
Наименование:Air inlet pipe II
Каталожный номер:11417442
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:67
Наименование:Rubber hose
Каталожный номер:3111415363
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:68
Наименование:Clip d112
Каталожный номер:11211516
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:69
Наименование:Support
Каталожный номер:03845090
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:70
Наименование:Bolt M10X20
Каталожный номер:10420002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:71
Наименование:Clip
Каталожный номер:XS9258
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:72
Наименование:Tubing inlet pipe I
Каталожный номер:11417444
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:73
Наименование:Support
Каталожный номер:03845093
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:74
Наименование:Tubing radiator
Каталожный номер:10100535
Комплект:1
Примечание:
