Управление дросселем/Crane Control Gun 01209001

← Подъемное оборудование/Wirerope Presser 08608010 Электрооборудование/Operating cabs electric system 08611002 →

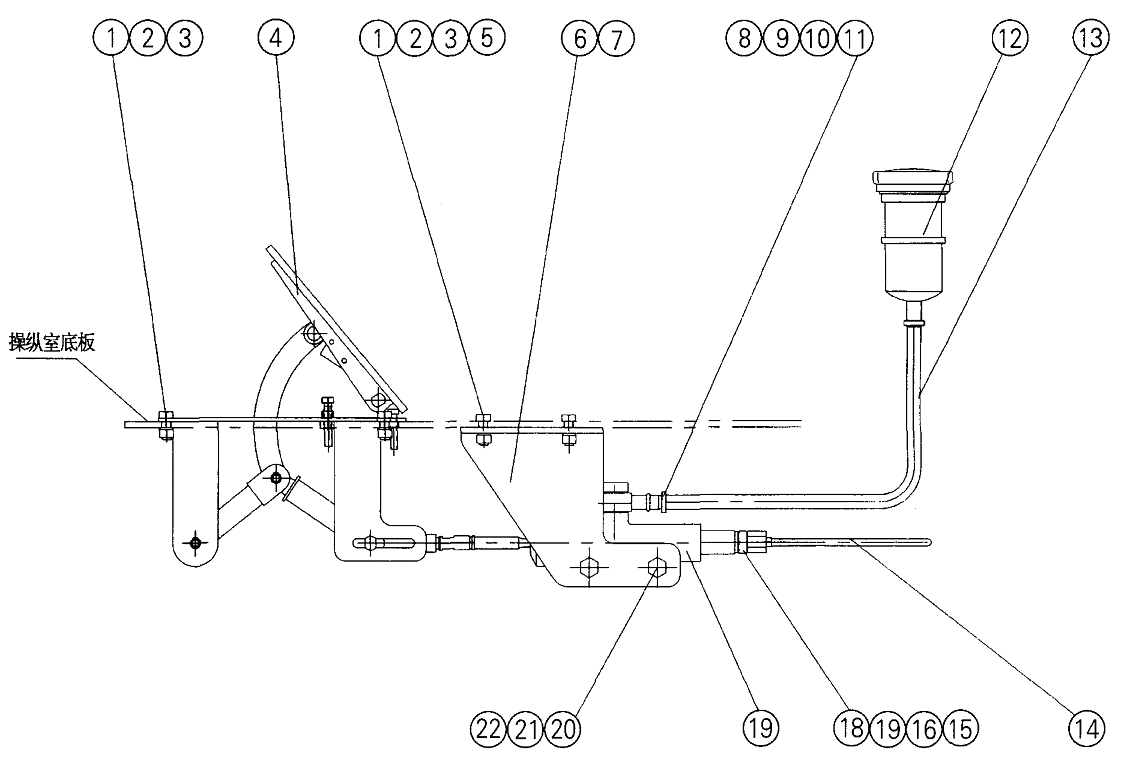

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8X30

Каталожный номер:10410013

Комплект:8

Примечание:

№ на схеме:2

Наименование:Nut M8

Каталожный номер:10430001

Комплект:8

Примечание:

№ на схеме:3

Наименование:Washer 8

Каталожный номер:10440001

Комплект:8

Примечание:

№ на схеме:4

Наименование:Treadboard

Каталожный номер:11414241

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer 8

Каталожный номер:10440062

Комплект:4

Примечание:

№ на схеме:6

Наименование:Left Trestle

Каталожный номер:12102587

Комплект:1

Примечание:

№ на схеме:7

Наименование:Right Trestle

Каталожный номер:12102588

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connection Bolt

Каталожный номер:12102589

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connection

Каталожный номер:01200441

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer 18

Каталожный номер:10440037

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hosepipe Hoop d10-d16

Каталожный номер:11210218

Комплект:2

Примечание:

№ на схеме:12

Наименование:Grease Cup

Каталожный номер:11410540

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oxygen Pipe d12X2

Каталожный номер:12102590

Комплект:1

Примечание:

№ на схеме:14

Наименование:Copper Pipe d6X0.75

Каталожный номер:12102591

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connection

Каталожный номер:12102592

Комплект:1

Примечание:

№ на схеме:16

Наименование:Nut A6

Каталожный номер:10430074

Комплект:2

Примечание:

№ на схеме:17

Наименование:Connection

Каталожный номер:10120385

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer 12

Каталожный номер:10440017

Комплект:2

Примечание:
