Направляющие каната/Rope Seat 05602240

← Телескопический механизм/Telescoping Units 08602112 Направляющие каната/Guied Bracket 08602118 →

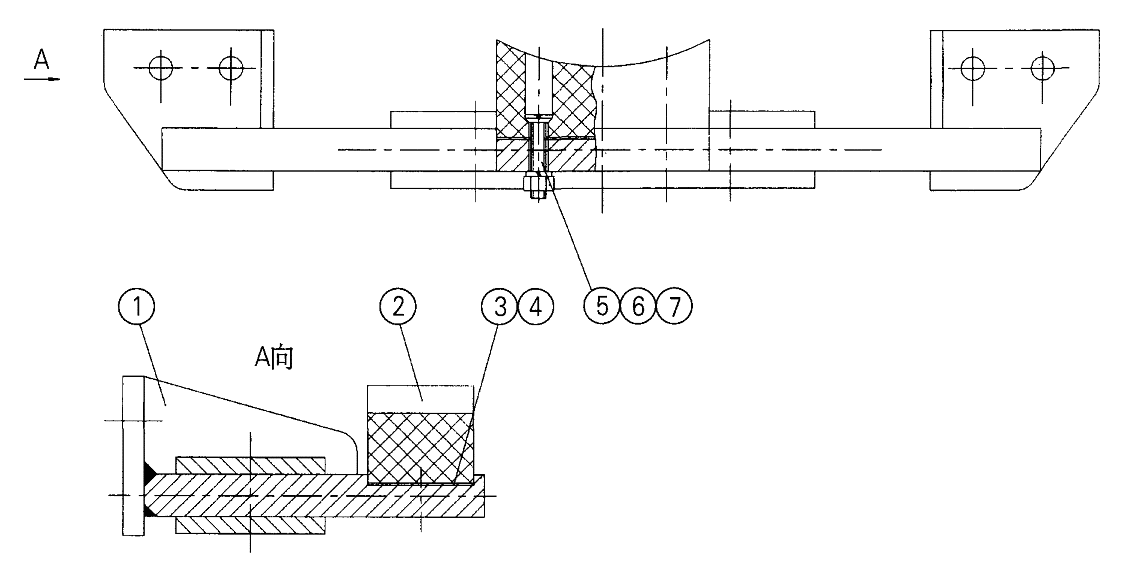

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bracket

Каталожный номер:05602241

Комплект:1

Примечание:

№ на схеме:2

Наименование:Support Seat

Каталожный номер:11412787

Комплект:1

Примечание:

№ на схеме:3

Наименование:Adjust Mat

Каталожный номер:02501340

Комплект:1

Примечание:

№ на схеме:4

Наименование:Adjust Mat

Каталожный номер:02501341

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer 8

Каталожный номер:10440001

Комплект:2

Примечание:

№ на схеме:6

Наименование:Nut M8

Каталожный номер:10430001

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt M8X35

Каталожный номер:10420180

Комплект:2

Примечание:
