Глушитель/Muffler Assembly XZ25K.47

← Топливный бак/Fuel Tank XZ50K.46A Глушитель/Muffler Assembly XZ16K 47 II →

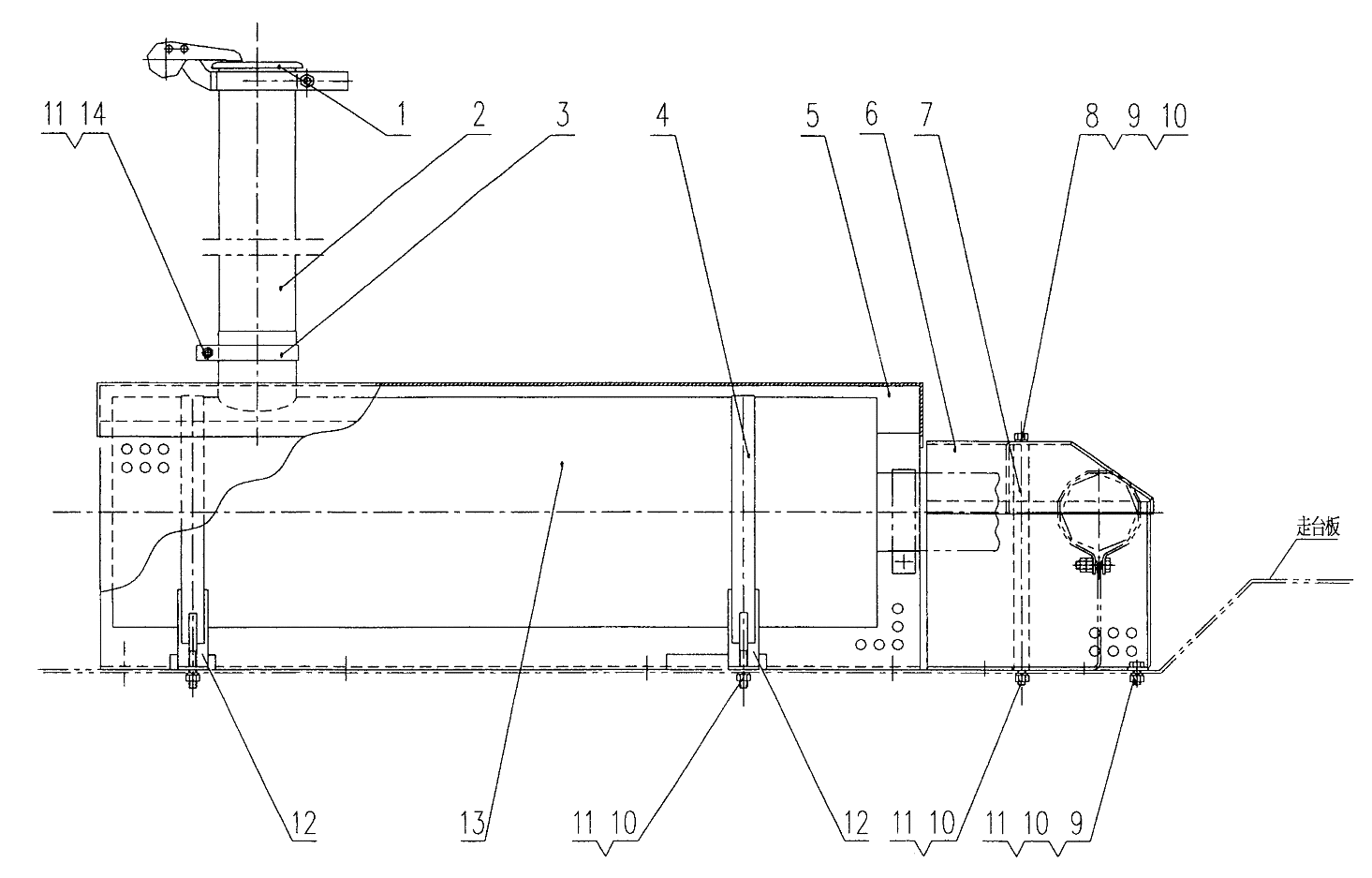

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Muffler cover

Каталожный номер:130201012

Комплект:1

Примечание:

№ на схеме:2

Наименование:Caudal pipe

Каталожный номер:134901618

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clip

Каталожный номер:130201300

Комплект:1

Примечание:

№ на схеме:4

Наименование:Belt

Каталожный номер:134900450

Комплект:2

Примечание:

№ на схеме:5

Наименование:Check ring

Каталожный номер:134900452

Комплект:1

Примечание:

№ на схеме:6

Наименование:Exhaust pipe shell

Каталожный номер:130200196

Комплект:1

Примечание:

№ на схеме:7

Наименование:Support pole

Каталожный номер:130200195

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer 10

Каталожный номер:805300017

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M10X20

Каталожный номер:805000714

Комплект:21

Примечание:

№ на схеме:10

Наименование:Washer 10

Каталожный номер:805300014

Комплект:15

Примечание:

№ на схеме:11

Наименование:Nut M10

Каталожный номер:805200048

Комплект:21

Примечание:

№ на схеме:12

Наименование:Muffler support

Каталожный номер:134900454

Комплект:2

Примечание:

№ на схеме:13

Наименование:Muffler

Каталожный номер:800301100

Комплект:1

Примечание:

№ на схеме:14

Наименование:Muffler

Каталожный номер:800301101

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M10X45

Каталожный номер:805000713

Комплект:1

Примечание:
