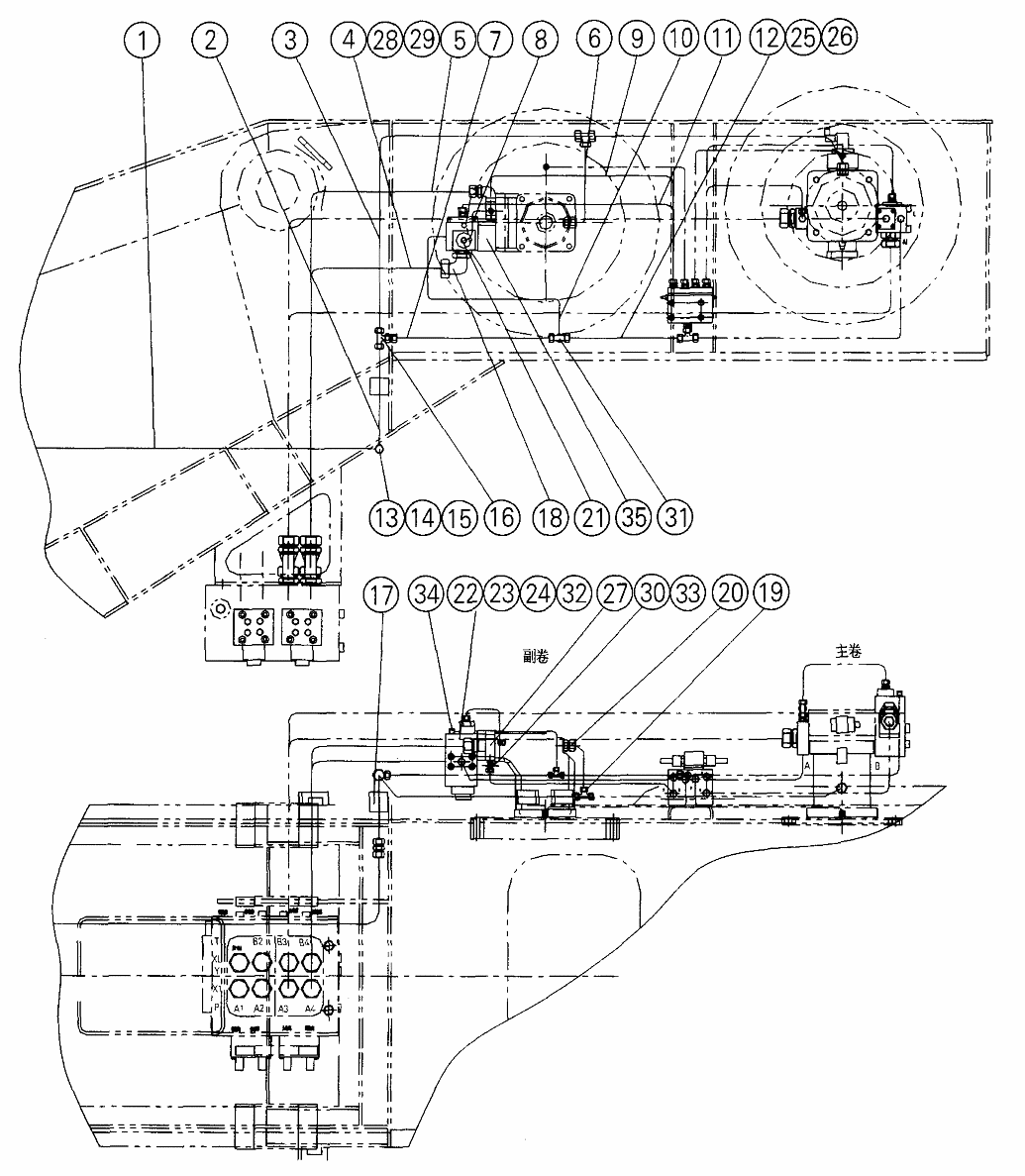

Гидросистема/The Auxiliary Winch Pipes 08613080

Каталожный номер:08770818

Комплект:1

Примечание:

№ на схеме:2

Каталожный номер:08770817

Комплект:1

Примечание:

№ на схеме:3

Каталожный номер:08770816

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seamlesstube d30X3

Каталожный номер:08770807

Комплект:1

Примечание:

№ на схеме:5

Наименование:Seamlesstube d30X3

Каталожный номер:08770808

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:08770809

Комплект:1

Примечание:

№ на схеме:7

Наименование:Seamlesstube d8X1.5

Каталожный номер:08770810

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seamlesstube d8X1.5

Каталожный номер:08770811

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:08770812

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:08770813

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:08770814

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:08770815

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:20430001

Комплект:8

Примечание:

№ на схеме:14

Наименование:Cutting ring

Каталожный номер:20120042

Комплект:8

Примечание:

№ на схеме:15

Каталожный номер:20120028

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fitting 15L/08L/15L

Каталожный номер:10120110

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pipe clip

Каталожный номер:11210791

Комплект:1

Примечание:

№ на схеме:18

Наименование:Flange

Каталожный номер:10124142

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:20120166

Комплект:1

Примечание:

№ на схеме:20

Каталожный номер:20120025

Комплект:1

Примечание:

№ на схеме:21

Наименование:Flange

Каталожный номер:10123190

Комплект:1

Примечание:

№ на схеме:22

Наименование:Balance valve

Каталожный номер:20100187

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M12X100

Каталожный номер:10420278

Комплект:4

Примечание:

№ на схеме:24

Наименование:Washer 12

Каталожный номер:10440010

Комплект:4

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:20120538

Комплект:12

Примечание:

№ на схеме:26

Наименование:Cutting ring

Каталожный номер:20120537

Комплект:12

Примечание:

№ на схеме:27

Наименование:Flange

Каталожный номер:20120860

Комплект:1

Примечание:

№ на схеме:28

Наименование:Nut

Каталожный номер:20121585

Комплект:4

Примечание:

№ на схеме:29

Наименование:Cutting ring

Каталожный номер:20120554

Комплект:4

Примечание:

№ на схеме:30

Каталожный номер:20120997

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:20121758

Комплект:1

Примечание:

№ на схеме:32

Каталожный номер:20120549

Комплект:1

Примечание:

№ на схеме:33
