Гидросистема/Level Cylinder QY65K.68

Гидросистема/Level Cylinder QY65K.68

← Гидросистема/Pipes For Pressure Oil QY60K.65II.2 Гидросистема/The Front Vertical Cylinder QY65K.69.1 →

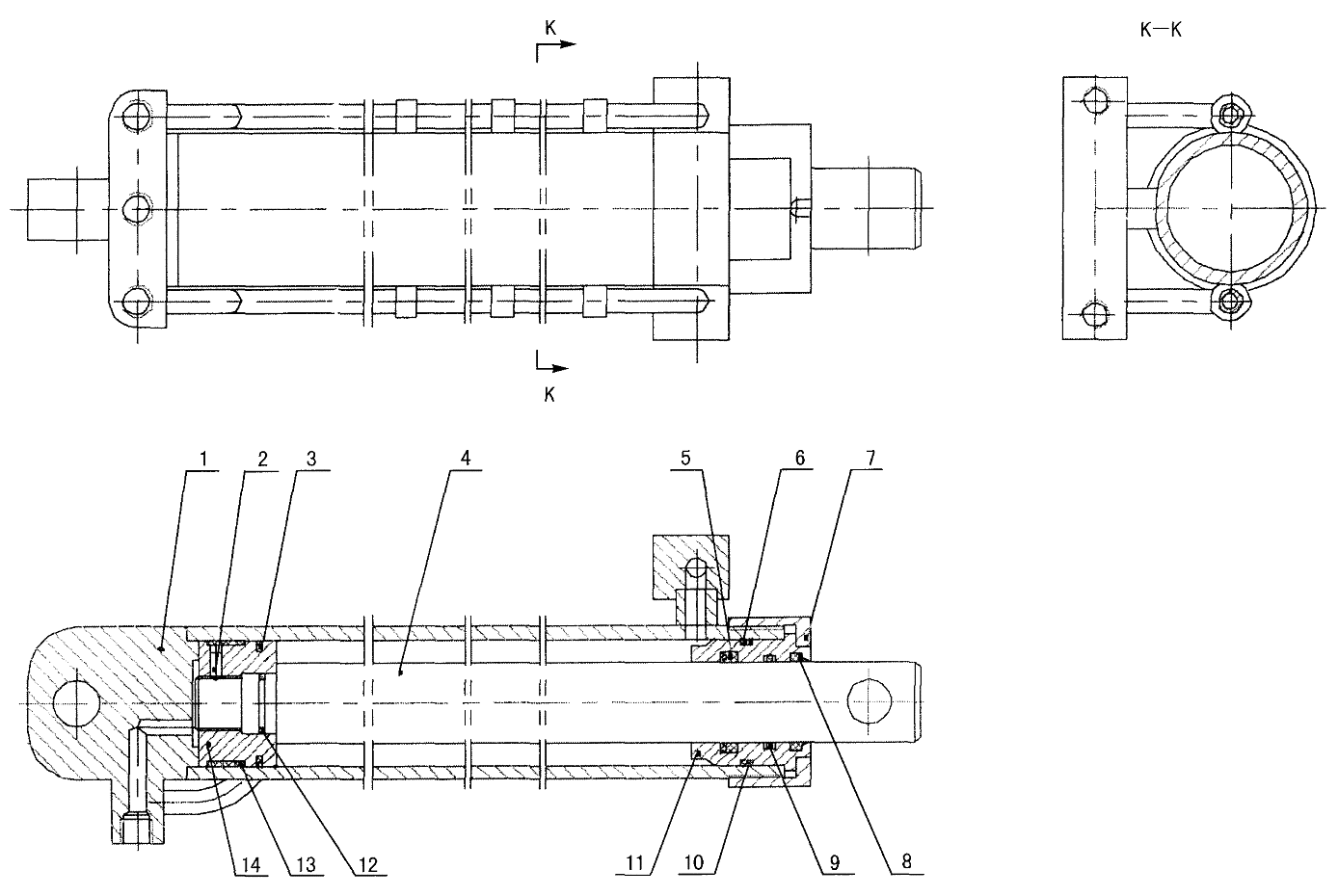

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cylinder
Каталожный номер:QY50K.68-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt M6X15
Каталожный номер:GB71-85
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Airproof ring D63X4.2
Каталожный номер:S55044
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt M6X5
Каталожный номер:GB71-85
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Airproof ring d40X48X10
Каталожный номер:JB/ZQ4265-86
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:0 seal ring 56X3.55
Каталожный номер:GB3452.1-86
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Cover board
Каталожный номер:QY25K.68-05
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Dustproof ring d40X50.5X6
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:0 seal ring d40X3.55
Каталожный номер:GB3452.1-86
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Check ring 57.71X3.0
Каталожный номер:8-228
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Guide ring
Каталожный номер:QY25K.68-04
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-Ring 25X2.65
Каталожный номер:GB3452.1-86
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Support ring D63X20X2.5
Каталожный номер:QY25K.68-06
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Assembled Washer 14
Каталожный номер:JB982-77
Комплект:2
Примечание:
